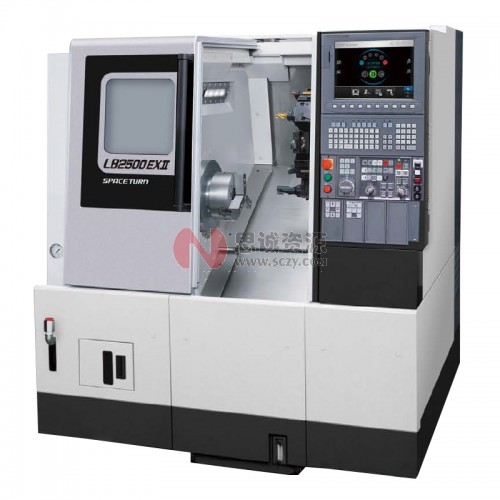

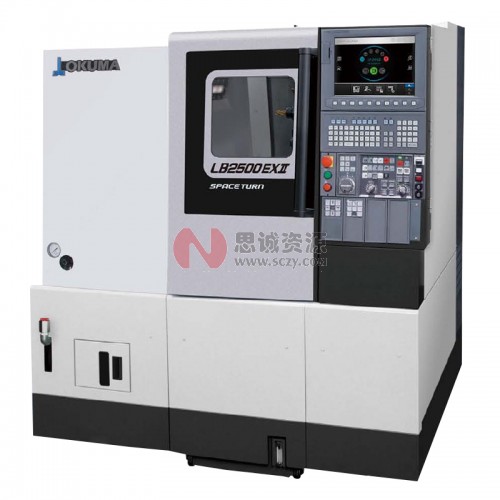

日本大隈_OKUMA单刀架数控车床LB2500EXⅡ



日本大隈_OKUMA单刀架数控车床LB2500EXⅡ

单刀架数控车床LB2500EXⅡ

优化标准机床

高品位

●应用Thermo-Friendly Concept

●倾斜箱式床身结构

高 刚 性·高 速 度

●搭载全新大功率、高扭矩电机

●更大更快的主轴

●大通孔直径和更广泛的工作范围

●其转速、马力和扭矩居同类之首



简单操作

●新一代智能化CNC

高精度规格

保证高尺寸稳定性的加工

具有空前尺寸稳定性的

Thermo-Friendly Concept

采用我公司独特的机床设计和热位移控制技术,Okuma的Thermo-Friendly Concept应用于所有机型以确保非凡的加工精度。卓越的长时间连续运行的尺寸稳定性,多任务、副主轴的前后面加工,甚至于无需麻烦的补偿或热机而进行Y轴加工。

具有与众不同的结构和刚性的倾斜箱式床身结构

倾斜箱式床身结构的进一步发展已经被高度地赞扬成SPACE TURN系列中的 “OKUMA式坚固结构”。位于箱式床身上的主要单元床头箱和刀架的优化放置,确保卓越的热稳定性和高刚性。即使强力切削,也能够体现稳定的加工精度。

圆度(加工实例)

标准主轴0.3µm/1,800min-1

表面粗糙度[刀尖的均一性](加工实例)

标准主轴:0.3µm/2,000min-1

通过大功率电机和更快的机械运动大大缩短了加工时间

强力主轴电机使

车削能力达到4.4 mm2

主轴轴承内径高达ø120mm,可对应各种大小工件,搭载广域型强力电机,可达到4.4mm2的车削能力。实现从重切削到稳定高精度加工的需求。

内置大隈独立研制的高功率广域型强力电机,因为不存在齿轮与皮带,所以不会产生振动与弯曲,实现不会振刀的稳定加工。

更高速的机械运动缩短了运行时间



车削加工能力 4.4mm2

(工件材料:S45C)

主轴/电机多样化



优化铣削性能,

快捷的刀具更换时间、复合加工也能实现高效率

紧凑新型的PREX电机使铣削性能达到200cm3/min

紧凑大功率高扭矩PREX电机还用于复合V12径向刀架的铣削主轴。与强力高刚性螺栓紧固系统的组合,大大提高复合加工的速度。

旋转刀具主轴

更高速的机械运动缩短了运行时间



铣削能力 200cm3/min

(工件材料:S45C)

广泛的工作范围

最大加工直径: ø410mm (M刀架: ø340mm)

主轴通孔: 更大  ø80mm

机床规格

项目 机型 LB2500 EXⅡ(L) LB2500 EXⅡ(M)
T
能力、容量 床身上回转直径 mm ø580
拖板上回转直径 mm ø470
最大加工直径 mm ø410 ø340
最大加工长度 mm 150
移动量 X轴 mm 260
Z轴 mm 350
C轴 360
(旋转控制角度0.001)
主轴 主轴转速 min-1 45~5,000
主轴变速档数 档自动范围 (电机绕组切换)
主轴端 档自动范围 (电机绕组切换)
主轴通孔直径 mm ø80
主轴轴承内径 mm ø120
刀架 刀架型式 V12 NC 刀架 M-V12 NC 刀架
刀具安装把数 L: 12把 L / M: 12把
外圆刀柄尺寸 mm 25
内圆刀柄直径 mm ø40
刀架旋转时间 sec/1分度 0.1
动力刀具主轴 动力刀具主轴转速 min-1 - 45~6,000
动力刀具主轴变速档速 - 无级变速
进给速度 快速进给速度 (X · Z) m/min X:25、Z:30
快速进给速度 (C) min-1 - 200
电机 主轴电机 (30分/连续) kW 22/15[30/22]
动力刀具主轴电机 kW - 7.1/4.1(25分/连续)
进给轴电机 kW X:2.8/Z:3.5
冷却液泵用电机 (50Hz/60Hz) kW 侧面排出:0.25/0.25,後面排出:0.25/0.25
机床尺寸 机床高度 mm 1,770
占地面积 (侧面排出) mm×mm 1,880×1,840
机床重量 mm×mm 3,400 3,500
数控装置 OSP-P300LA


备注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新,敬请谅解!
