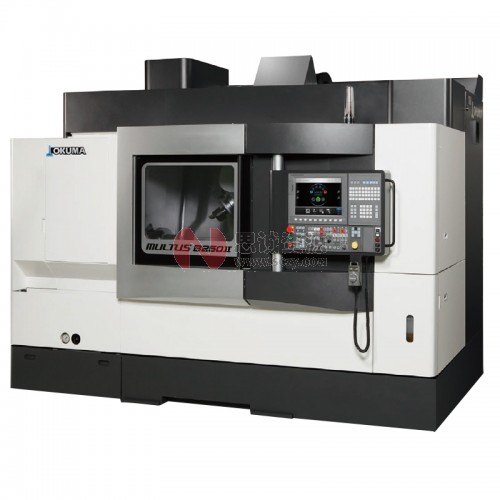

智能化复合加工中心MULTUS B250Ⅱ

智能化复合加工中心

更方便操作,更紧凑

MULTUS BII系列新成员诞生——8英寸卡盘紧凑型MULTUS B250II。

“小身体”里凝缩着超高加工能力和超大加工区域。

高性能且方便操作的MULTUS B250II,实现各种类型零件的高附加价值生产。



在零件加工市场,

实现着超高生产效率。

安装了拥有8英寸卡盘尺寸的强力主轴(最大功率为22kW),高功率、大扭矩旋转刀具主轴(12kW)。最大推力达5kN的高刚性尾座,牢固地支撑着重型工件,充分活用主轴能力,车削、铣削均能实现超高加工效率。

超大加工区域和小型机身

同时兼备了Y轴行程200mm、最大加工长度达750mm,可应对各种类型加工的超大加工区域,和机身宽3,190mmx长2,210mm适应各种安装空间的紧凑型机床结构。B轴最小分度角度达0.001°,可分度任意斜面。

B轴分度角度225˚

(最小控制角度0.001˚)

机床规格

机种 单位 MULTUS B250II C750
能力、容量 拖板上回转直径 mm φ600※1
最大加工长度 mm 750
最大加工直径 mm φ600
主主轴 主轴端形状 JIS A2-6
主轴转速 min-1 45~5,000
主轴通孔直径/主轴轴承内径 mm φ80/φ120
移动量 X轴移动量 mm 500(-20~+480)
Z轴移动量 mm 800
Y轴移动量 mm 200(-100~+100)
C轴控制角度 360(最小控制角度 0.001)
B轴分度角度 225(-30~+195(最小控制角度 0.001))
刀架 刀架型式 H1 ATC
刀具数量 1(L刀具、M刀具共用)
外径车刀刀柄 mm 25
内径刀柄直径 mm φ32
旋转刀具主轴 旋转刀具主轴转速 min-1 50~12,000[50~20,000※2]
进给系 快速进给速度 m/min X:40、Z:40、Y:26
min-1 C:200、B:30
尾架 尾座轴的锥孔型号 MT.No.5 静态[MT.No4 内置]
尾架移动量 mm 810
尾架推力 kN 1~5
自动刀具
交换装置
刀柄型式 HSK-A63[CAPTO C6]
收藏刀具数 20[40、60]
刀具最大直径 mm φ90(无相邻刀具时为φ130)
刀具最大长度 mm 200(离量规线的长度)
刀具最大重量 kg 4
电机 主主轴用 kW VAC22/15(30分/连续)
旋转刀具用 kW VAC12/8(5分/连续)[VAC 9/6(5分/连续)※2]
进给轴用 kW X:3.5、Y:2.9、Z:2.8
冷却液用电机(50/60Hz) kW 0.55/0.75
机床尺寸 机床高度 mm 2,582
占地面积(宽×长) mm×mm 3,190×2,210※3
机床重量 kg 7,900※3
数控装置 OSP-P300SA
