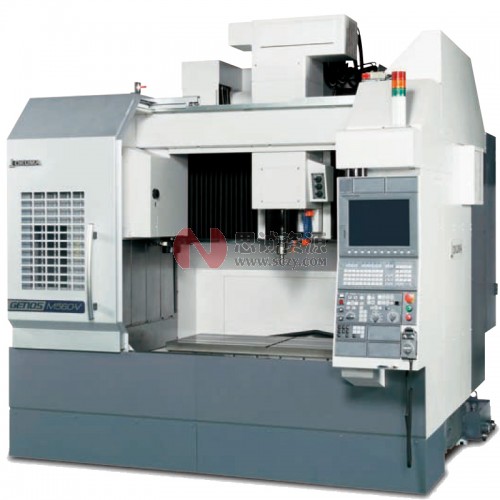

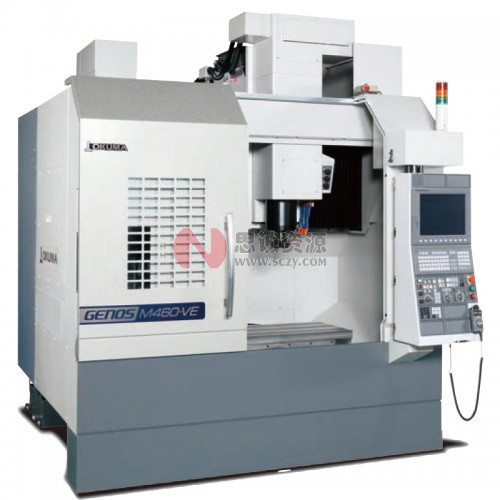

日本大隈_OKUMA立式加工中心GENOS M460-VE/M560-V



日本大隈_OKUMA立式加工中心GENOS M460-VE/M560-V

立式加工中心GENOS M460-VE/M560-V

实现超过预期生产性的高刚性结构

.标准主轴8,000min-1规格

主轴转速:8,000min-1

电机功率:11/7.5kW(10分/连续)

主轴扭矩:198N·m

主轴锥孔:7/24锥度No.40

.宽调速主轴12,000min-1规格(OP)

主轴转速12,000min-1

电机功率 22/18.5kW (10分/连续)

主轴扭矩:199N·m

主轴锥孔7/24锥度No.40

.无芯驱动·中央驱动

.高刚性龙门式结构

应用三维计算机辅助设计(3D-CAD)和FEM有限元解析所开发的高刚性机床结构。

从加工点到滑动面的外伸可以进行细小且高效的切削。

三角筋(对角线)结构铸件

■加工能力(GENOS M460-VE/M560-V)

保证高质量的高速、 高精度加工

接受温度变化的新构思

通过独创的结构设计和热位移补偿系统,实现惊人的加工精度的'Thermo­ Friendly Concept', 即使在车间温度变化的长时间生产运行期间,要求的零件尺寸仍保持稳定。

.主轴轴承部位的散热处理

.热稳定性优异的结构

环境热位移控制(TAS-C)

在车间环境温度变化的情况下, 自动地使机床保持于最佳的、稳定的状态可达到最理想的加工精度。

主轴热位移控制(TAS-S)

即使在高转速下, 也可对主轴实现高精度热位移补偿。

对切削液、切屑的隔热处理

在热量传给机械之前将带有因加工产生的热量的切屑迅速排出。

非切削时间缩短35% (与大偎公司原有机型相比较.)

■快速进给速度           X, Y:42m/min, Z:32m/min

■ATC时间(T-T)        1.2sec

■主轴加、减速时间    1.2sec  (8,000min-1主轴0-8,000min-1)

■ Hi-G控制(标准)

在定位过程中, 本功能根据BL电机的转速—扭矩特性来控制加/减速度。

Hi-Cut功能(标准)

在零件加工时, 对拐角、圆弧等加工形状进行相应的进给速度控制, 以求保证加工形状的高精度并可缩短加工时间。

客户拭目以待的便捷的机械操作

.可在机床的正面进行刀库刀具的装/卸。

.主轴头上装有手动刀具装/卸按钮。

实际需要面积8.0㎡(9.8㎡)

容易转换工件、工序的工作台高度和易近身性

切屑处理

Machining Navi M-g(选件)

>>>挑战高效益的加工条件!

Machining Navi可以瞬间搜索最佳加工条件,实现高效率加工。

>>>可根据分析结果变更加工条件。

Machining Navi根据话筒收集的振纹声音将多个最佳主轴转速候补值显示在画面上。

然后通过摸变更到所显示的最佳主轴转速, 便可快捷地确认其效果。

对话型操作功能

》>>简单编程

可在加工顺序表中进行加工工序的新追加、修改。

按刀具单位任意设定每1个工序, 可通过高度自由的编辑功能应用该技巧。

新追加时自动设定推荐值。

通过简单操作的第一个工件加工功能

通过加工顺序表可直接运转。

一旦发现问题可马上修正、立即确认, 提高了第一个工件加工的速度。

机械规格

机型 单位 GENOS M460-VE  GENOS M560-V
行程 X轴(滑鞍左/右) mm  762 1,050
Y轴(工作台 前/后) mm  460 560
Z轴(主轴头上/下) mm  460
工作台表面至主轴端面 mm  150~610
工作台 工作台尺寸 mm  1,000X460  1,300 X 560
地面至工作台上面的距离 mm  800
最大承载重量 kg  700 900
主轴 主轴转速 min-1  8,000 (12,000)
主轴变速档数 无级变速
锥孔 7/24 锥度No.40
轴承内径 mm  φ70
进给速度 快速进给速度IX·Y·ZI m/min  X·Y: 42, Z:32
切削进给速度IX·Y·ZI m/min  X·Y.Z:32
精度(大限组装厂内容许值1 定位精度 m/min  0.006mm (ISO 230-2 : 2006)
电机 主轴电机(10分/连续) kw 11/7.5 (22/18.5)
进给轴电机IX·Y·ZI kw X·Y.Z:4.0
ATC  刀柄型式 MASBT40
拉钉型式 MAS2
刀库容量 20 (32)
刀具最大直径(有邻接刀具时) mm  φ90
刀具最大直径(无邻接刀具时) mm  φ125
刀具最大长度 mm  300
刀具最大重量 kg  8
刀具最大力矩 N·m  7.8[8kgx100mm]
刀具选择方式 随机选择
机床尺寸 高度 mm  2,746
占地尺寸   宽X长 mm  2,200X2,805  2,510X3,100
重量 kg  6,300 7,500
控制装置 OSP-P200MA

标准规格*标准附件

项目 备注
主轴转速 50-8,000min-1  7/24锥度No.40、11/7.5kW(10分/连续)
快速进给速度X, Y:42m/分 , Z:32m/分
主轴头冷却装置 润滑油调节器
空气滤清器(过滤器) 含注油器和调节器
主轴油雾带润滑系统
主轴热位移控制ITAS-SI
环境热位移控制ITAS-C)
ATC刀具更换装置 20个刀库
ATC7J库挡板
刀具松开组件
切削液供给系统* 1 M460-VE:切削液箱190LI有效100L)、250W泵
M560-V ·切削液箱230L(有效120LI、250W泵
切削液喷嘴 柔性喷嘴 5个
切屑冲流系统* 1 工作台左右
切屑托盘* M460-VE:有效60L
M560-V ·有效69L
ATC吹气装置
吹屑装置 喷嘴式
基础座(带起重螺栓I 8个
3色状态指示灯 型式CILED信号灯}
工作照明灯 荧光灯
整体式护罩 带顶盖
锥孔清洁棒
操作用工具
工具箱
彩色液晶显示器的操作面板
脉冲手轮

特殊规格
