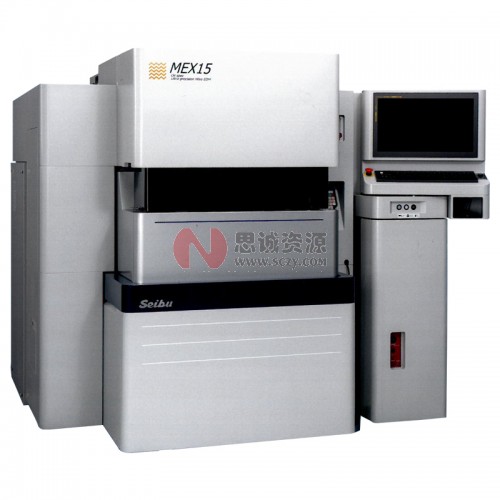

超精密放电线切割MEX15

“超越MB系列的放电线切割机”。

无论遇到怎样的困难,我们都以顶点为目标。

累计钻研与追求高精度,成就了我们所达到的顶尖技术。西部电机历史上最高性能的机械“MEX15”在这里完成。

 静态精度

自动铜线供给装置AWF

加工精度

动态精度

加工样品

MEX15 性能规格表

标准规格

机身规格 【MEX15】 工件最大尺寸 [WXDXH]  180 x 165 x 60 mm
工件最大重量 12 kg
各轴移动量  [ XXYXZ ]  1 50 x 1 50 x 1 20 mm
使用铜线直径 φ0.03~φ0.15mm(标准规格φ0.1mm)
外形尺寸  [WXOXH)  1,730 x 1,735.5 x 1,855 mm
重量 3,900 kg
最大锥度 土10° (板厚60mm圆锥加工)
控制设备规格 「Smart NC」 输入方式 MDI,以太网、 USB
显示器 21 5英寸静电容量式触控超薄显示屏
控制轴数 5轴(同时4轴)
最小设定单位 0.01µm
景小驱动单位 0.01µm
程序存储容量 1 Gbyte
加工电源规格 「MPSC-15-02」 输入电源 3相、200V/220V士10%、50/60Hz、13.5kVA
重量 170 kg
过滤设备规格 「MF300」 加工液 油规格第四类第三石油类(日本分类)水规格离子交换水
过滤器 过滤纸(内压式)x2个
加工液储罐容益 300Q
设置环境
电源设备 一次侧电源 3相200/220V±10%
周波数 50/60Hz±1%
接续端子台 M6 (5.5 mm2~22 mm2
电气容量(机械) 13.5kVA
电气容量(冷却装置) 1.43kW
设置工事 每台机床需要C种接地工程处理(接地抵抗值100以下·14mm2以上的柔软锅电线)
空压源设备 压力 0.5MPa以上
流量 1 00 e /min(ANR) 以上
接续部 尼龙,或氨基甲酸脂管φ8mm接头
设置场所 可使用设置温度 10℃~40℃
推荐温度 20℃(±1℃)
湿度 30%~75%R.H(不可结露)
环境 无酸性雾等腐蚀性气体,无尘埃的环境
标高 1,000m以下
基础 400mm以上的混汲土厚度
地面的倾斜 5mm/m以内(每米5mm的斜度或段差)
允许振动值 加速度0.5m/S2以下, 振幅度2um以下
电波障碍 若线切割放电加工机引起电波障碍的话, 则需要设置屏蔽室
发热量 电源装置 最大 l,892Kcal/h 平均964Kcal/h
机械 最大955Kcal/h 平均478Kcal/h
加工冷却装置 径大3,268Kcal/h 平均1,634Kcal/h
合计 最大6,1 1 5Kcal/h 平均3,048Kcal/h
