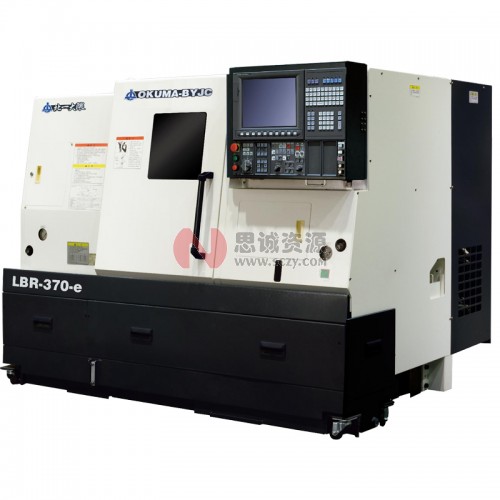

自营北一大隈 数控车床 LBR-370-e

含税价

待询价(提交订单10分钟内获取专属报价单)

品牌
北一大隈
产品分类
加工中心
型号
G61B032B4DBC3B
单位
配送仓库
国内仓库
货期
数量
- +
服务保障
发票保障 正品保障
支付方式
支付宝 微信支付 银行转账
品牌专区
服务说明

1、由思诚资源优选发货,并提供售后服务

2、因库存实时变化,具体发货时间以实际发货为准

售前咨询 0769-22186189咨询

高速、超强力、高精度、高集成度、高环保性

LBR-370-e

结构紧凑、性能超群、价格合理的最新版本

LBR-370系列数控车床及复合车削中心适用于各类轴、套、盘类零件的直线、曲线、斜线、弧线圆周、台阶加工,能满足各类高温合金、钛合金、耐热合金、不锈钢、铸铁以及复合材料的铸锻件毛坯的粗精重切削、高速、高精度加工。

POWER (超强力的主轴)

内装式VAC电机主轴,由于主轴箱内无齿轮无皮带,从而也消除了震动源。主轴VAC电机定子采用油冷却,主轴自动2档变速(主轴VAC电机绕组转换)。

切削加工实例

.切削加工能力(工件材料:S45C)

.复合加工能力,精度实例(工件材料S45C)

Speed (高速)

不断追求高速化技术、非切削时间降低、大幅度降低非切削时间

加速度:0.6G

利用高精度伺服控制技术实现X、Z轴加速的高速化

快速进给速度: X=20m/min Z=25m/min

采用高刚性滑动导轨,快速进给速度达到该结构型式的最高水平

刀架旋转时间: 0.1秒/分度

采用NC分度刀度结构,无需抬起动作,实现高速旋转

PREX电机驱动的紧凑型刀架
高刚性的V12复合NC刀盘

.用一台电机可同时控制刀架和动力工具的旋转
.所有刀位均可安装L (车削)、M(铣削)用工具
.采用NC伺服控制的0.1秒/分度的高速旋转刀具
.采用快速换刀系统

高速、高精度的C轴主轴箱

.高速快速进给20Qmin·1
.重复定位精度式.007°

.c轴静态精度实例(GOO定位)

.c 轴控制

Accuracy (高精度)

划时代的箱型斜床身结构, 加工尺寸的稳定性更好连续加工尺寸变化中5 μ m(实例)

光洁度(刀尖均匀性)

e0.3μm 200Qmin·1
.工件材料BsB

圆度

e0.37μm 200Qmin·1
.工件材料BsB

无齿轮无皮带主轴箱

主轴箱内无齿轮、皮带轮、从而消除了振动因素

高刚性箱型床身

通过FEM解析,设计出耐弯、耐扭的高刚性箱型床身,即使在强力切削时,仍可实现稳定的高精度加工。
*有限元分析方法

Environment (高环保性)

为了人类和地球, 创造舒适的生产环境

润滑油削减

最佳润滑油供给循环
NC系统(AI功能)自动控制润滑装置,在轴停止状态下,可自动停止润滑,使润滑循环最佳化。

Z轴导轨面润滑油的回收
通过回收,减少切削液中混入润滑油,延长切消液的使用寿命,减少机床造成的污染和异臭。

双层安全玻璃窗

机床防护罩由二重钢板构成,并装有可吸收冲击的强化组合玻璃,操作员的安全保障进
一步得到提高,并可通过无格玻璃窗监视机内的工作清况。

环保规格(选件)

·油水分离装置

·半干式加工规格

·防冷却液腐败装置(通过铜过滤器来防止细菌滋生)

.排屑装置的形式及其应用

箱型斜床身

在箱型床身上安装主轴箱、刀架等主要部件,机床的稳定性高刚性兼备,是划时代的机床结构。

新时代智能化CNC OSP suite OSP-P300LA-e

可视化、数字化加工现场的生产指示和更换工装信息加工和运转状况、机械维护信息等。新次元的操作实现了加工的智能化·速度化·制造的高效化。

suite应用

OKUMA的智能化技术具备可视化、数字化加工现场所需信息的功能,是—款丰富的应用软件。支援高度的制造。

suite触摸

采用适合加工现场的高可靠性触摸屏。通过触摸屏幕右侧的功能键图标启动suite应用,画面上将弹出程序可自定义图标布局。suite应用可单触访间相应的使用环境。

快乐对话超级版(选购件

加工顺序表根据画面显示进行操作
· 在—个画面上显示现在的位置、模拟、加工准备表等,取消了模式转换使画面转换、光标移动等的操作手续减少到最低程度。
· 可以直接从加工顺序表进行程序编制、加工准备、运转等各种操作。
·即使不记得G/M码也能简便的进行操作。

标准附件
切削液装置
照明灯(LED)
切削护罩
切屑盘
基础垫圈
水平调整螺栓
操作用工具
8寸中控油压卡盘1套
拉杆1个
标准软爪1套
外圆刀座(I 、II型各2个)M机为选配
内圆刀座6个M机为选配
错杆套(())20、())25各2个) M机为选配
钻头套MT N0.3 1个M机为选配

主要标准规格
调度程序
自动编程功能LAP4
用户任务1/公共变量(标准200组)
用户任务2/函数运算逻辑运算
刀具磨损补偿功能
程序存储容星4GB
运行缓冲存储容呈2MB
Hi-G控制
加工管理功能
Ethernet接口
USB2.0接口(2个)
RS-232C接口(1个)

机床规格表

项目 单位 LBR-370-e
中心距500 中心距1000
能力 床身上最大回转直径 mm φ530
横向滑鞍上最大回转直径 mm φ420
最大加工直径 mm φ370 [ φ340 ]
最大加工长度 mm 500 1000
移动量 X轴行程 mm 260(185+75) [ 260 (170+90) ]
Z轴行程 mm 520 1020
C轴 [360°(回转控制角度0.001 ° )]
主轴 主轴转速 r/min 45~ 4,500
主轴转速级数 无级
主轴端 JIS A2-6 [ JIS A2-8
主轴通孔直径 mm φ62 [ φ80 ]
主轴轴承内径 mm φ100 [ φ120]
动力头转速 [ 45~ 4,500]
刀架 刀架类型 V12不带升降[复合V12不带升降]
刀架安装刀具把数 12
外径车刀刀柄尺寸 mm 25
内径车刀刀柄直径 mm φ40
刀架转位时间 s 0.1
进给 快速进给速度 m/min X: 20 Z: 25 [ C: 200min·1 ]
切削进给速度 mm/rev X,Z: 0.001~1,000
尾座 尾座轴直径 mm ¢90
尾座锥孔类型 MT. No.5
尾座轴行程 mm 120
电机 主轴电机 kW VAC 15/11 [ 22/15 ] (20分/连续)
进给轴电机 kW X:BL2.8 / Z:BL3.5
C轴电机 [ PREX 7/3.3 (15分/连续)]
切削液电机 kW (扬程) 0.25 ( 4M )
总电容量 KVA 23
尺寸 机械高度 mm 1,745 1,925
占地面积 mmxmm 2,200x1,827 3,310x1,895
机床重星 kg 4,200 [ 4300 ] s, 900 [ 6000 ]
数控系统 OSP-P300 LA-e
