钶锐锶K-540iG石墨加工中心



钶锐锶K-540iG石墨加工中心

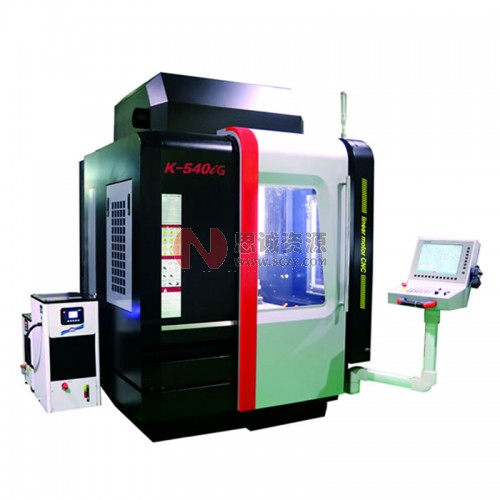

K-540iG 石墨加工中心

项目 K-540iG
机床部分标准规格
加工范围 X轴行程 500mm
Y轴行程 400mm
Z轴行程 200mm
工作台面到主轴端面的距离 185 - 385mm
工作台 工作台大小(X轴方向,Y轴方向) 500 x 400mm
台面最大承重 300kg(均一承重)
作业面形状 T槽 公称10 x 间隔100mm x 4个10
主轴 型式 内藏式电主轴
转速 30000RPM
主轴端(公称主轴号码) 1/10锥度 HSK-E40
主轴电动机 11KW
主轴最大夹持刀具直径 16mm
进给速度 快进速度X/Y/Z   60/60/60m/min(出机设定三轴为18m/min)
切削进给速度X/Y/Z 1-30,000mm/min
最大加速度 0.6g/0.7g/1.0g
换刀装置 刀柄类型 HSK-E40
刀库刀位数 20tools
刀具最大长度 140mm
刀具选择方式 随即就近
刀具最大重量 4KG/把
换刀时间(刀具对刀具) 1.55
精度 定位精度 ≤0.003mm
重复定位精度 ≤0.002mm
所需动力源 气压源 6.5Kgf/cm²
电压源 3x380,8KvA
机床尺寸 占地面积 3682 x 3734 x 2635mm
机床重量 4500kg
