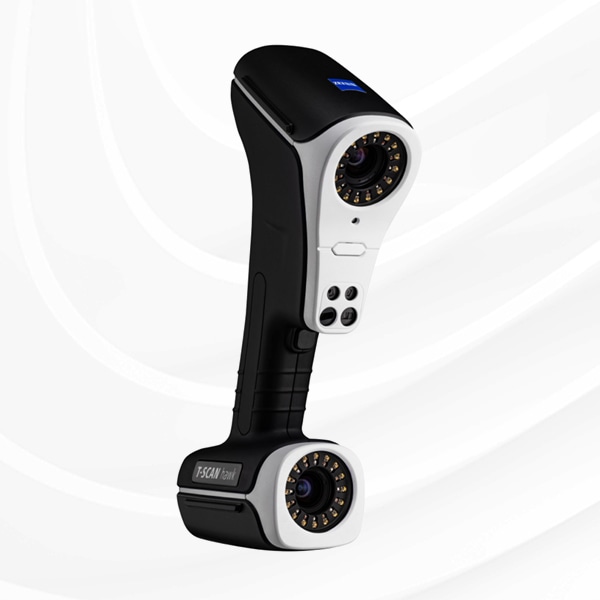

蔡司T-SCAN hawk三维扫描仪

您的便携式三维扫描和简单检测解决方案

轻巧的蔡司T-SCAN hawk三维扫描仪搭配GOM Inspect Suite软件套装

全新T-SCAN hawk扫描仪便携、精确、与众不同:这套结合GOM Inspect Suite软件套装的强大解决方案,可协助您完成从扫描高质量三维数据到获得高质量结果的全过程。它专为简化流程设计,为服务于您设计。

专为便携性设计

T-SCAN hawk三维扫描系统体积小巧,可以在任何需要的地方采集数据。从逆向工程到质量控制,轻巧的手持式解决方案可在生产过程和车间现场为您提供支持。

专为精确性设计

全新T-SCAN hawk三维扫描仪集成多重优秀技术,例如大型物体摄影测量,多种激光光源和三种扫描模式,可完美扫描扫描零件极小细节和深口,提供超高精度的三维测量数据。

专为独特性设计

由 T-SCAN hawk 结合预安装的 GOM Inspect Suite 软件套装组成的完整解决方案可以简化从扫描到评估和报告的整个工作流程。

应用

逆向工程

根据实际形状还原CAD

模具及历史文物存档

从细节到大型零件扫描

产品维护

零件磨损及损坏的简单三维检测

室内外便携操作

多种评估的趋势分析

质量控制

实际数据与CAD对比

功能性尺寸检测

车间现场检测

彰显质量

GOM Inspect Suite 软件套装可以实现一切您想要的功能。作为一体化,独立于操作系统的软件解决方案,它允许导入不同测量系统来源的三维数据,支持从三维打印和逆向工程,到检测,评估和报告的完整工作流程。作为三维计量软件的标杆,它实现了更简化和更快速的工作流程。

功能

操作简单

 独立一体机
 设备启动快
 扫描过程简单直观

灵活扫描

轻巧,紧凑,便携式设计
方便出差携带,提供现场支持
适用于狭窄环境和可及性差的区域作业

满足不同需求

多种激光光源分别用于极小细节和大范围扫描
 捕捉各类表面和材料数据
 可扫描高亮和高暗物体表面和深口

不惧大型挑战

适合大型或重型物体扫描
 扫描大型物体更高精
 内置摄影测量系统
 数据结果可靠

三种扫描模式,一键轻松切换

灵活的解决方案让用户可以在每次扫描过程中切换不同模式。

红色交叉激光线:适用于大范围扫描

针对大面幅高效扫描或快速三维重建

蓝色平行激光线:适用于精细扫描

针对小型零部件,零件细节或高暗和高亮表面

单束红色激光线:适用于狭窄空间扫描

针对深孔或可及性差的区域

技术参数

扫描模式 标准扫描 单束激 光扫描 精 细扫描
激 光光源 7对交 叉红色激 光线 1束 红色激 光线 5束平 行蓝色激 光线
分辨率 0.05 mm 0.05 mm 0.01 mm
扫描范围 最大550 mm x 600 mm
精细扫描 支持
深口扫描 支持
内置摄影测量系统 支持
精确度 0.02 mm + 0.035 mm/m
高精 GOM 比例尺 搭配内置摄影测量系统
激光等级 (IEC 60825-1:2014) Class 2M(人眼安全)
软件 GOM Inspect Suite
