Roundtest

●实现高效调心调水平与高精度测量相结合

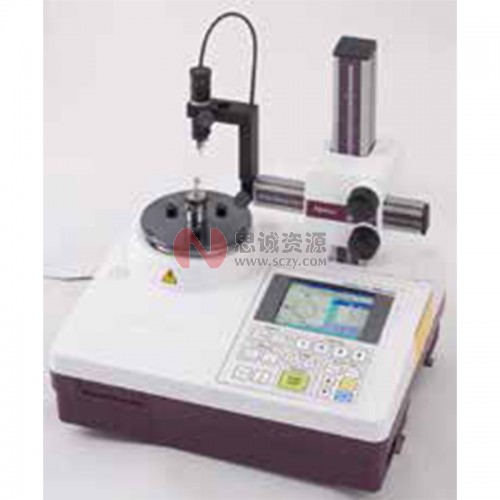

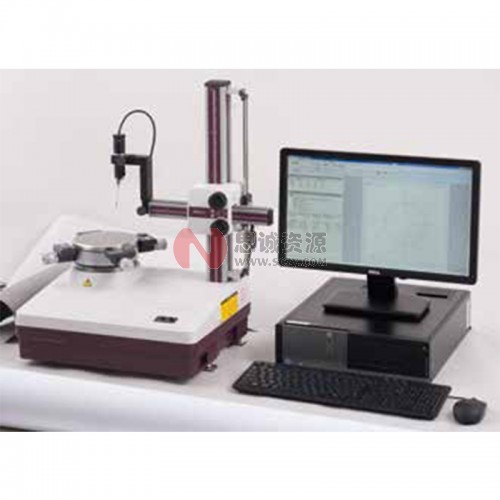

Roundtest RA-10

211系列 — 圆度测量仪

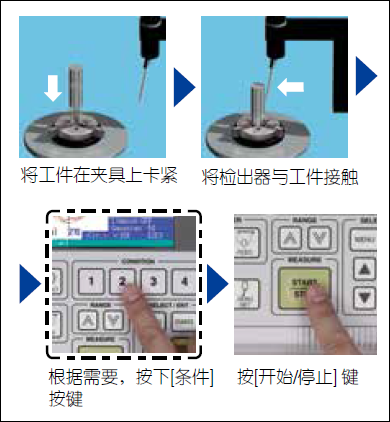

简单的4步测量

规格

型号 RA-10
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.04+6H/10000)µm   H: 为测量高度 (mm)
轴向 (0.04+6X/10000)µm   X: 到旋转工作台轴的距离 (mm)
最大测量直径 ø100mm
台面最大承重 10kg
垂直移动 垂直行程 117mm
X轴 移动范围 75mm (旋转中心为起点-25mm ~ +50mm)
检出器*1 测量范围 ±1000µm

1: 本检出器只适用标准长度测针。不适用于长测针。

Roundtest RA-120 / 120P 211系列 — 圆度测量仪

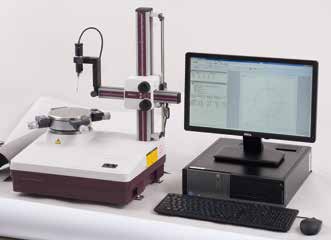

RA-120

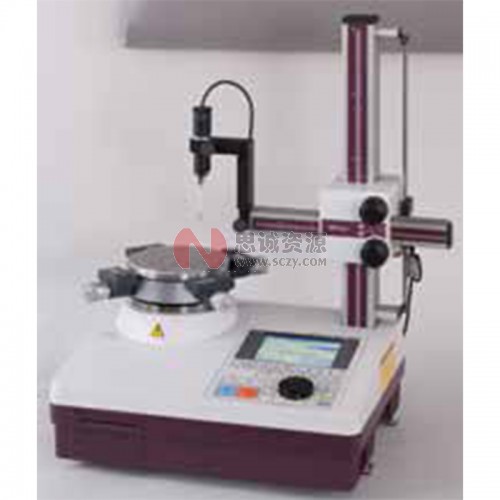

RA-120P

各种型号(RA-120/120P/10)的分析能力不同而有所不同。

 规格

型号 RA-120 RA-120P
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.04+6H/10000)µm   H: 为测量高度 (mm)
轴向 (0.04+6X/10000)µm   X: 到旋转工作台轴的距离 (mm)
最大测量直径 ø280mm (ø380mm: 当检出器设置为垂直方向时,最大探测高度为自台面50mm)
台面最大承重 25kg
垂直移动 垂直行程 280mm
X轴 移动范围 165mm (旋转中心为起点-25mm ~ +140mm)
检出器*2 测量范围 ±1000µm

1:    在径向方向上,到工作台中心的测量高度小于20mm和到工作台顶端的测量高度小于20mm的工件需要使用辅助工作台(选件)。

2:  本检出器只适用标准长度测针。不适用于长测针。

Roundtest RA-1600

211系列 — 圆度/圆柱度形状测量系统

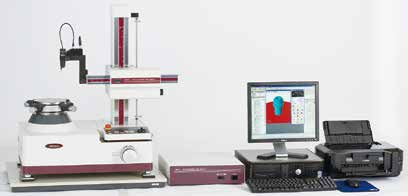

211-723  RA-1600

 规格

型号 RA-1600
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.04+6H/10000)µm   H: 为测量高度 (mm)
轴向 25kg
最大测量直径 ø280mm (ø380mm: 当检出器设置为垂直方向时,最大探测高度为自台面50mm)
台面最大承重 ø280mm
垂直移动 垂直行程 300mm
X轴 移动范围 165mm (旋转中心为起点-25mm ~ +140mm)
检出器 测量范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm

Roundtest RA-2200

211系列 — 圆度/圆柱度形状测量系统

RA-2200 AS

带边桌的桌式一体除振台(选件)

RA-2200 AS

带显示器支架的除振台(选件)

 打印机桌(由客户提供)未显示。

 规格

型号 RA-2200AS RA-2200DS RA-2200AH RA-2200DH
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.02+3.5H/10000)µm   H: 为测量高度 (mm)
轴向 (0.02+3.5X/10000)µm   X: 到旋转工作台轴的距离 (mm)
台面最大承重 30kg
最大测量直径 ø 300mm
垂直移动 垂直行程 300mm 500mm
X轴 移动范围 175mm (旋转中心为起点-25mm ~ +150mm)
检出器 测量范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm

Roundtest RA-H5200

211系列 — 圆度/圆柱度形状测量系统

RA-H5200AH

 规格

型号 RA-H5200AS RA-H5200AH
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.02+3.5H/10000)µm  H: 为测量高度 (mm)
轴向 (0.02+3.5X/10000)µm  X: 到旋转工作台轴的距离 (mm)
台面最大承重 80kg (自动定心: 65kg)
最大测量直径 ø400mm
垂直移动
(Z轴立柱)
垂直行程 350mm 550mm
X轴 移动范围 225mm (旋转中心为起点-25mm ~ +200mm)
检出器 测量范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm

Roundtest Extreme RA-2200 CNC

211系列 — CNC圆度/圆柱度形状测量系统

RA-2200 CNC

图中附带了系统防振台架 (带侧桌)

型号 RA-2200 CNC
Z轴立柱 标准立柱
(垂直移动: 300mm)
高立柱
(垂直移动: 500mm)
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.02+3.5H/10000)µm   H: 为测量高度 (mm)
轴向 (0.02+3.5X/10000)µm   X: 到旋转工作台轴的距离 (mm)
台面最大承重 30kg
最大测量直径 ø 256mm
垂直移动
(Z轴立柱)
垂直行程 300mm 500mm
X轴 移动范围 175mm (旋转中心为起点-25mm ~ +150mm)
检出器 测量范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm

Roundtest Extreme RA-H5200 CNC

211系列 — CNC圆度/圆柱度形状测量系统

RA-H5200 CNC

 规格

型号 RA-H5200 CNC
Z轴立柱 标准立柱
(垂直移动: 300mm)
高立柱
(垂直移动: 550mm)
旋转工作台 旋转精度
(JIS B 7451-1997)
径向 (0.02+3.5H/10000)µm   H: 为测量高度 (mm)
轴向 (0.02+3.5X/10000)µm  X: 到旋转工作台轴的距离 (mm)
台面最大承重 80kg (自动定心: 65kg)
最大测量直径 ø356mm
垂直移动
(Z轴立柱)
垂直行程 350mm 550mm
X轴 移动范围 225mm (旋转中心为起点-25mm ~ +200mm)
检出器 测量范围 标准 ±400µm/±40µm/±4µm
跟踪 ±5mm

Roundtest Extreme RA-6000 CNC

211系列 — CNC圆度/圆柱度形状测量系统

RA-6000CNC

 规格

型号 RA-6000 CNC
旋转工作台 旋转精度 *1 *2
(JIS B 7451-1997)
径向  (0.05+6H/10000)µm  H: 为测量高度 (mm)
轴向  (0.05+6X/10000)µm  X: 到旋转工作台轴的距离 (mm)
台面最大承重 350kg
最大测量直径 ø880mm
垂直移动
(Z轴立柱)
垂直行程 1050mm
半径方向移动部 移动范围 465mm (可移动至旋转中心的-25mm)
检出器 测量范围 ±400µm

ROUNDPAK

圆度/圆柱形状测量分析软件

*不仅限于圆度、圆柱度,而且标准配备了平面度、平行度等丰富的参数。这些参 数可以通过简单的图标进行选择。同时,还有特殊的分析功能,比如设计值拟合分析、谐波分析、圆周顶 - 底检出功能,只要读取一次数据后,可方便的进行重新计算或数据删除等。

* 可以自由设定分析结果、图形显示的位置、大小等,制作出客户自己的测量结果报告书。分析结果画面可以直接输出使用。输出设置也可保存在测量顺序中,从测量开始到计算、结果保存、输出打印可以自动运行。

* 圆度或同轴度等的分析结果可以用3D图形直观的显示出来。

* 在没有真实测量对象工件时,也可以使用脱机学习功能制作工件程序(测量顺序),并且可以使用3D模拟画面虚拟运行测量动作。在模拟时,对可能发生的碰撞可以进行警告提示。
