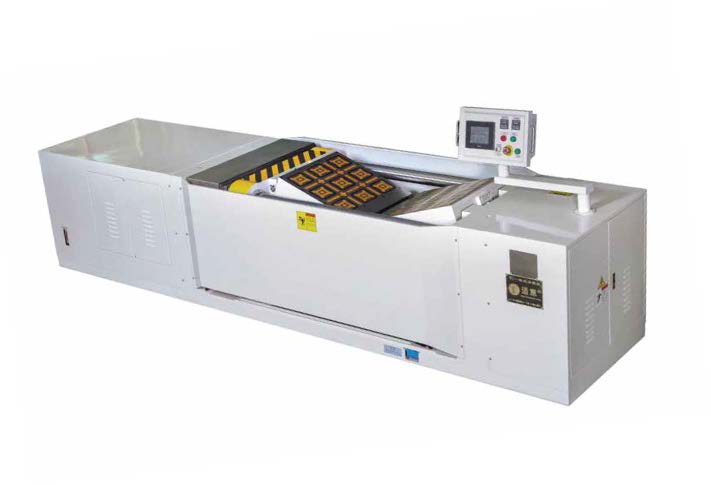

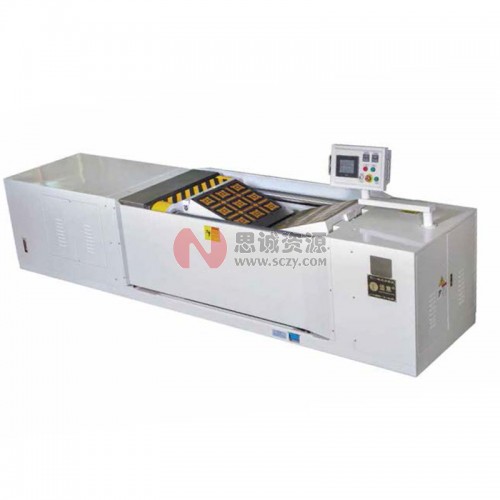

AQUAmate适意WS 卧式合模机



AQUAmate适意WS 卧式合模机

AQUAmate适意WS 卧式合模机

W S 卧式合模机利用记忆性磁力锁模原理,能将模具翻转0-90度。而且更贴近卧式注塑机原理,真正做到了只需一个人操作。

功能

适用于中小型模具

电脑调压均匀印红丹

两块磁盘皆可翻动做到双面模具翻转

局部合模(合A、B模板)

电永磁吸模,不用紧固螺丝

特点

操作简便

安全可靠,具有永磁保护,断电不掉模

外形美观,安装方便,重量轻,体积小,是同类立式机的1/4

有限重量,无需浇灌地基

一般高度厂房均可使用

作业流程图

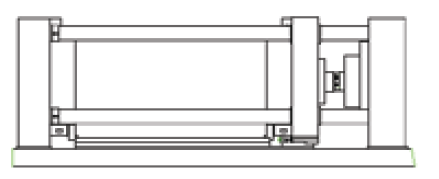

1.磁板在待机位置

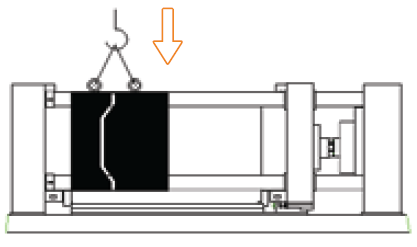

2.加载模具

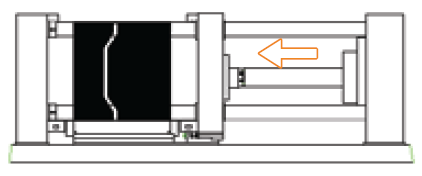

3.右磁板移动至触碰模具

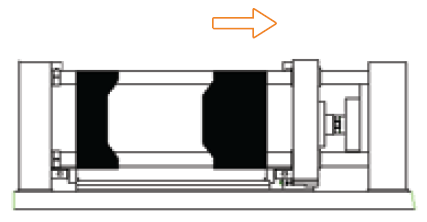

4.模具分离

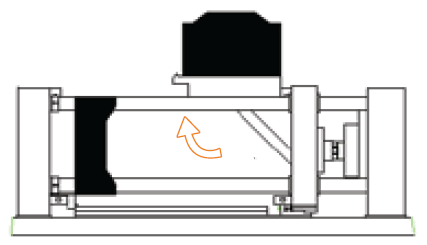

5.模腔-A 往上翻

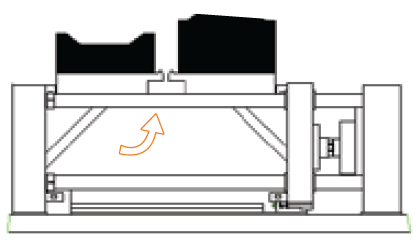

6.模腔-B 往上翻

規格尺寸表

WS-70 WS-120 WS-180 #
  最大合模力  Maximum closure force (k 700 1200 1800
  最大行程  Maximum stroke (mm) 1000 1250 1500
  最大容模尺寸  Maximum mold size (mm) 600 x 600 800 x 800 1000 x 1050
  前进速度  Forward travel (mm/s)
快进  unloaded feed 45 45 40
工进 l oaded feed 16 16 12
 后退速度  Backward travel (mm/s)
快退 unloaded feed 60 60 60
工退  loaded feed 22 22 22
  永磁吸力
 Permanent magnetic clamping capacity (t)
2.8 7 10
  电永磁吸力
Permanent electro-magnetic clamping capacity (t)
11 28 40
翻转能力  Turning capacity (t) 1 3 8
翻转角度  Turning angle (°) 0 - 90 0 - 90 0 - 90
电机功率  Motor power (kW) 3.7 7.5 11
机床占地尺寸  Dimensions (mm) 3900 X 900 X 900 4600 X 1250 X 1120 5500 X 1430 X 1360
机床大约总重 Approximate Weight (t) 5 11 16
