波龙(BLUM) TC76 测头 ECP06.7600-010-A1-SET



波龙(BLUM) TC76 测头 ECP06.7600-010-A1-SET

TC76测头是TC系列中外形最紧凑的一款,具有高速高精度的特点,可用于在CNC磨床、车床和铣床上的自动刀具测量及工件测量

  • 商品编号:ECP06.7600-010-A1-SET
TC76 测头-德国波龙|BLUM
新的TC76测头是TC系列中外形最紧凑的一款,具有高速高精度的特点,可用于在CNC磨床、车床和铣床上的自动刀具测量及工件测量,这款测头采用了新发布的专利技术shark360,内置一个特制的平面齿轮。Shark360测量机构为机床内的测量技术树立了精度及可靠性的新标杆。
波龙(BLUM) tc76 测头
TC76特点
●  全方向测头:Ø 25 mm
●  最大测量速度:2 m/min
●  重复性精度:1 μm 2σ
●  内置shark360技术
●  可实现更高的测量速度和测量精度
●  模块化设计,可根据应用需求灵活定制
●  带有大量冷却液和污染的环境下仍可保持接触测量精度
●  无磨损的测量机构确保长期稳定性
●  坚固的机械设计
●  测杆有自对心设计,更换时免除调整对心
●  IP68防护等级

TC76-磨床的应用视频

技术亮点
  波龙(BLUM) tc76 测头

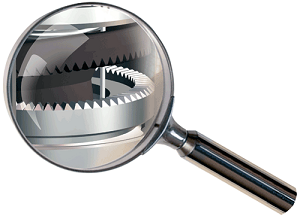

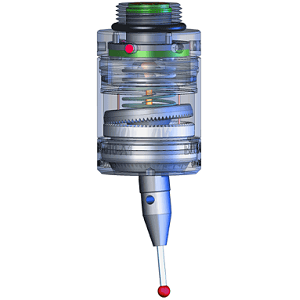

革命性的测量机构
●  带有平面齿轮的测量机构
●  偏心测量时仍然保持最高的测量精度
●  各方向精确无圆周凸角的测量特性
●  可承受极高加速度和测量速度
  波龙(BLUM) tc76 测头

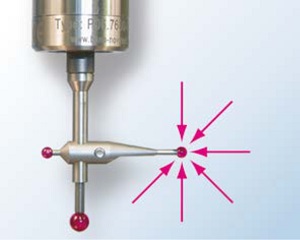

光电式信号触发

●  通过遮蔽内部微型光栅实现无磨损的信号触发
●  LED指示输出信号状态
●  相比传统测头显著提高测量速度和精度
●  无磨损的测量机构确保长期稳定性
  波龙(BLUM) tc76 测头

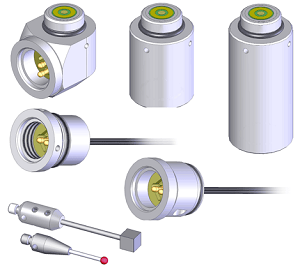

模块化设计
●  可根据各种应用需求灵活定制
●  全套选项及附件(测杆,加长段...)
●  各种连接模式(2针或3针)
●  通过IF76接口与NC进行数据传输

  波龙(BLUM)TC76 测头

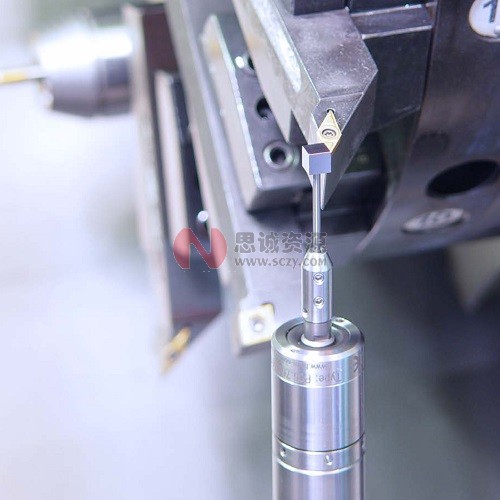

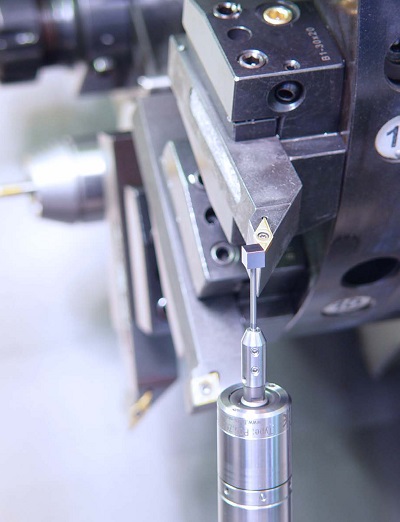

             刀具检测-TC76
波龙(BLUM)TC76 测头

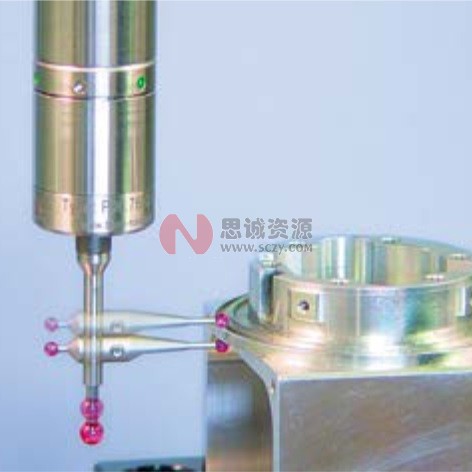

               工具测量-TC76

TC76应用
  波龙(BLUM) tc76 测头

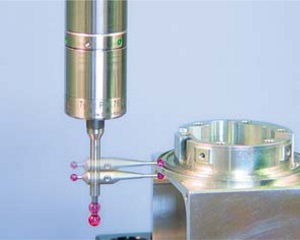

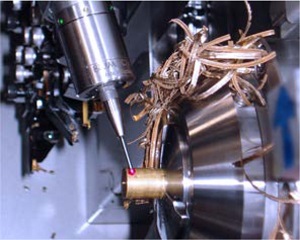

                         车床加工中心的工件测量
波龙(BLUM) tc76 测头

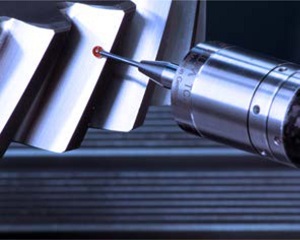

                         磨床加工中心的工件测量
  波龙(BLUM) tc76 测头
                                 万向高精度测量

                        卓越的在线测量技术

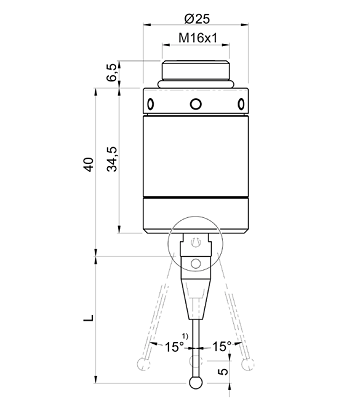

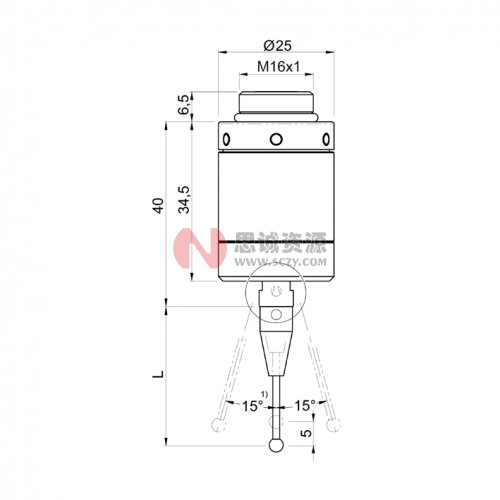

尺寸规格&技术参数
                    波龙(BLUM) tc76 测头


技术参数

●  防护等级:IP68
●  接近方向:±X, ±Y, ±Z
●  XY向测量力-标准:1.3 N / 0.9 N / 0.7 N / 0.5 N * | 5.9 N
●  XY向测量力-LF型:0.4 N / 0.3 N / 0.2 N / 0.17 N * | 2.0 N
●  最大偏移量XY|Z:±15° | 5 mm
●  重复精度:0.4 μm 2σ
●  最大测量速度:2 m/min
●  重量:80g
●  可选测针:30mm / 50mm / 75mm / 100mm
●  存储温度:-20℃..+50℃
●  工作温度:+5℃...+50℃

波龙在线测量介绍-激光对刀仪
