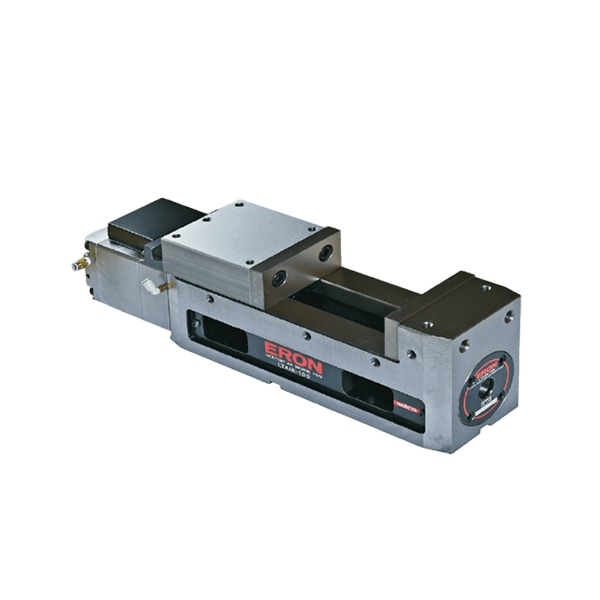

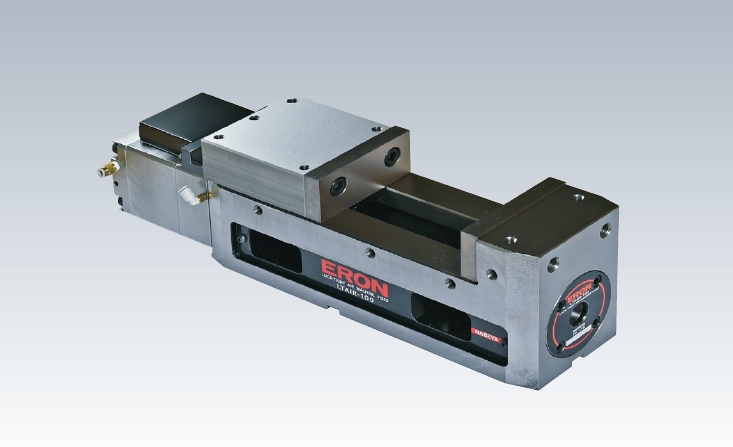

ERON-NABEYA雅朗精密气动平口钳LOCK-TIGHT



ERON-NABEYA雅朗精密气动平口钳LOCK-TIGHT

通过单体气压驱动的自动化对应平口钳。

●通过单体气压驱动的自动化对应平口钳。

●供给气压为0.7MPa时,加紧力可达到10KN。

●切屑罩可有效回避加工碎屑。

●固定钳扣侧进行手柄操作的模式。固定钳扣侧与操作员接近,缩短工件的装夹距离,减轻操作员工作负担。

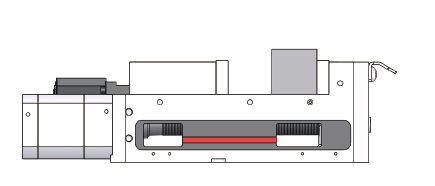

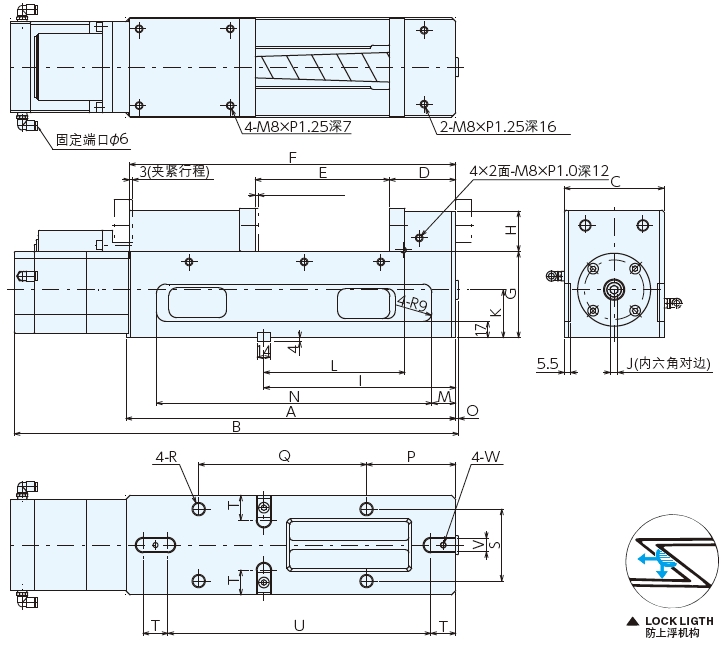

■尺寸表
订单号 型号 A B C D E F G H I J
131736 LTAIR-100 344 469.2 104 69 138 200~338 90 43 200 8
型号 K L M N O P Q R S T U V W
LTAIR-100 50 147 25 287 7.6 93 175 M14 75 26 274 14 M6
■规格 *
型式 钳口宽度 钳口高度 钳口张开度 标准导位块宽度 夹紧力KN 重量Kg
LTAIR-100 102 45 138 14 10(0.7MPa时) 26

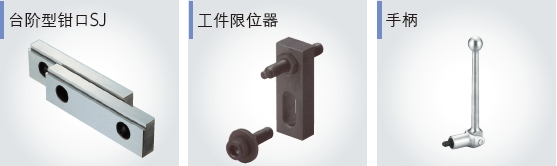

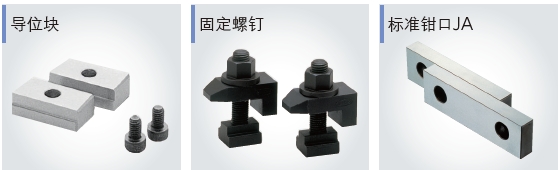

■零件及特别附属品

 参见页

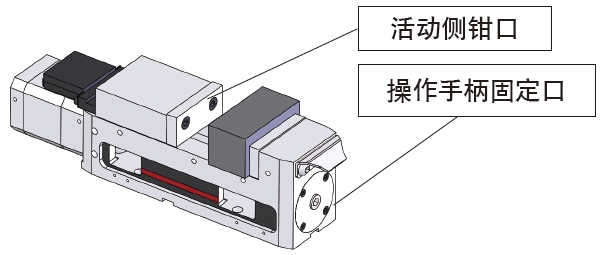

■操作步骤

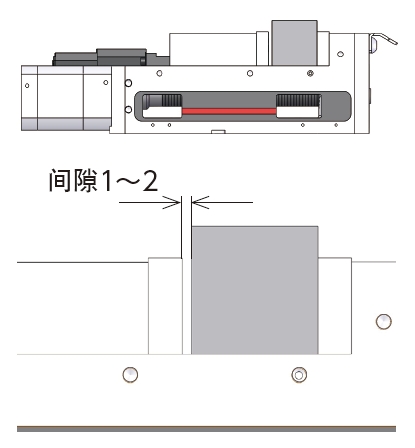

① 手柄插入手柄操作孔,旋转手柄将活动侧钳扣向工件侧移动。气动夹紧行程为3mm,所以请将活动侧钳扣移动至工件1-2mm以内。
② 打开气动气压开关,进行夹紧作业

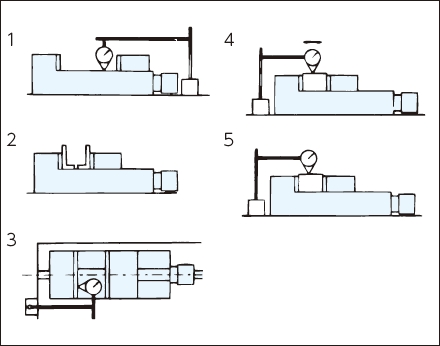

■精度标准
 (静态精度)
编号 检查项目(每100mm)标准 原JIS标准
(0级)
NABEYA
标准值
1 底座底面与钳口滑动面的平行度 0.015 0.010
2 钳口与钳口滑动面的垂直度 0.030 0.015
3 底座底面的T型槽导向片与钳口夹紧面的垂直度 0.015 0.015
4 夹紧后试块顶面与底座底面的平行度 0.020 0.015
5 夹紧后试块顶面的上浮 0.030 0.015
