日本弥满和YAMAWA管用丝攻系列 PT标准斜行管用丝攻



日本弥满和YAMAWA管用丝攻系列 PT标准斜行管用丝攻

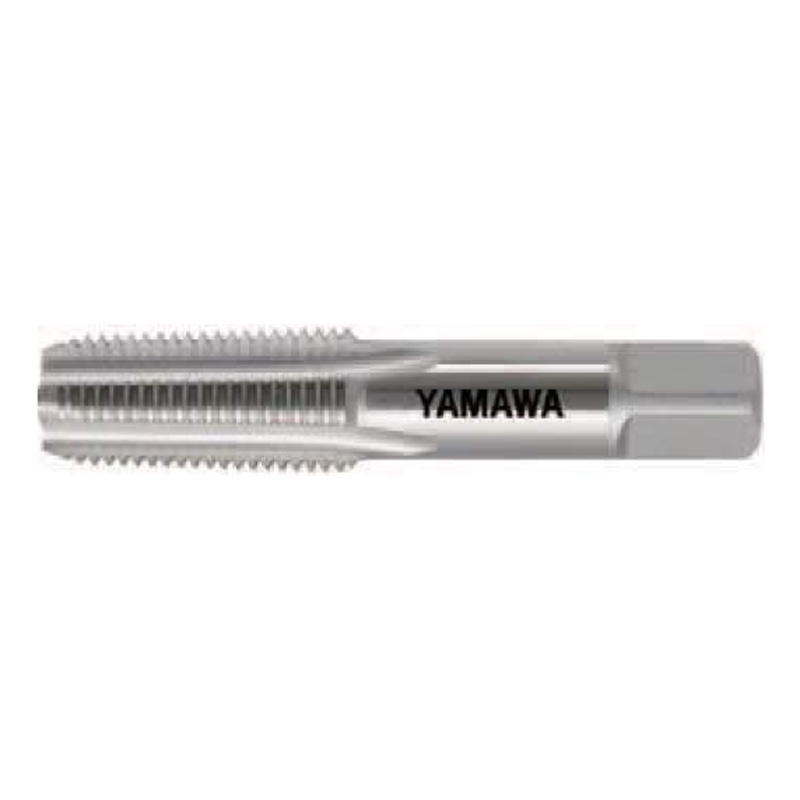

PT标准斜行管用丝攻

PT

标准型斜行管用丝攻

样式特长

被削材和推荐的攻牙速度

品区:1G

螺纹部长 基准径的位置 柄径 四角部宽 四角部长
L e eg Ds K ek
尺寸 等级 产品编号 吃入部 L
(mm)
e
(mm)
eg
(mm)
es
(mm)
Ds
(mm)
K
(mm)
ek
(mm)
沟数 构型 库存
管用
PT 1/16-28 TH2T01K-8 2.5P 7.723 55 19 13 8 6 9 4 1
PT 1/8-28 TH2T02K 2.5P 9.728 55 19 13 8 6 9 4 2
PT 1/4-19 TH2T04- 2.5P 13.157 62 28 21 11 9 12 4 2
PT 3/8-19 TH2T06- 2.5P 16.662 65 28 21 14 11 14 4 2
PT 1/2-14 TH2T08Q 2.5P 20.955 80 35 25 18 14 17 4 2
PT 5/8-14 TH2T10Q 2.5P 22.911 82 35 25 19 15 18 4 2
PT 3/4-14 TH2T12Q 2.5P 26.441 85 35 25 23 17 20 4 2
PT 7/8-14 TH2T14Q 2.5P 30.201 90 40 28 24 19 22 4 2
PT 1 -11 TH2T16U 2.5P 33.249 95 45 32 26 21 24 5 2
PT 1 1/8-11 TH2T18U 2.5P 37.897 100 45 32 28 21 24 5 2
PT 1 1/4-11 TH2T20U 2.5P 41.910 105 45 32 32 26 30 5 2
PT 1 1/2-11 TH2T24U 2.5P 47.803 110 45 32 38 29 32 6 2
PT 1 3/4-11 TH2T28U 2.5P 53.746 115 45 32 42 32 35 6 2
PT 2 -11 TH2T32U 2.5P 59.614 120 50 35 46 35 38 6 2
PT 2 1/4-11 TH2T36U 2.5P 65.710 145 65 50 50 38 42 6 2
PT 2 1/2-11 TH2T40U 2.5P 75.184 145 65 50 55 41 44 8 2
PT 3 -11 TH2T48U 2.5P 87.884 155 65 52 65 50 52 8 2
PT 3 1/2-11 TH2T56U 2.5P 100.330 165 68 52 70 54 58 8 2
PT 4 -11 TH2T64U 2.5P 113.030 170 70 55 75 58 62 10 2
