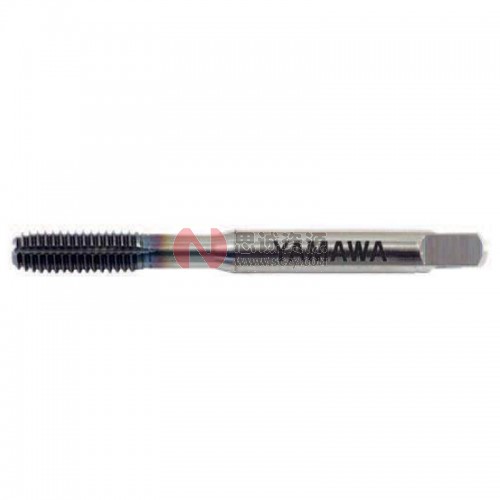

SURZ不锈钢用挤压丝攻

SURZ

不锈钢用挤压丝攻

样式特长

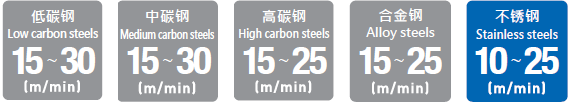

被削材和推荐的攻牙速度

产品的特长

●螺丝攻的谷底采特殊设计,有效控制内螺纹内径形状!

●螺丝攻吃入部(凸部)采特殊构型设计,有效降低挤压扭力。

●挤压丝攻在加工不锈钢时,发挥极大的效果!

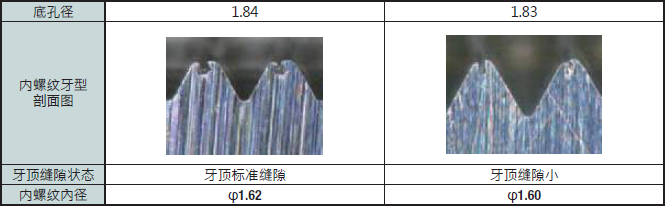

●调整底孔径,会影响内螺纹内径形状大小。

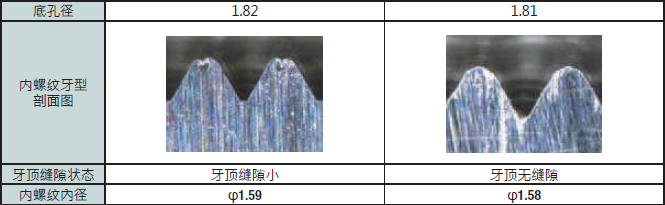

攻牙资料

加工条件【M2X0.4】

被削材 SUS304
底孔 φ1.85~φ1.82
攻牙长度 5.2mm(盲孔)
攻牙速度 5m/min
进给 完全同步进给
机械 立式加工中心机(BT15)
螺纹攻牙方向 立式加工
攻牙用切削油 水溶性切削油(稀20倍)

推荐底孔径

尺寸 等级 推荐底孔
M1×0.25 G4 0.9
M1.2×0.25 G4 1.10
M1.4×0.3 G4 1.28
M1.6×0.2 G3 1.52
M1.6×0.35 G4 1.46
M1.7×0.35 G4 1.56
M2×0.4 G4 1.82
M2.3×0.4 G4 2.12
M2.5×0.45 G4 2.30
M2.6×0.45 G5 2.40
M3×0.5 G5 2.77
No.2-56UNC G4 1.98
No.4-40UNC G5 2.55
No.6-32UNC G5 3.14

◆上表的推荐底孔径是以饱和率90%为目标的实验结果为基准,并考虑丝攻的折损而设定。

◆推荐的底孔径会依被削材的材质、硬度、构型尺寸、加工条件等,影响挤压量。

M2×0.4  6H    内螺纹内径公差容许范围
最大值 1.679
最小值 1.567
公差 0.112

带*为推荐等级

品区:1J

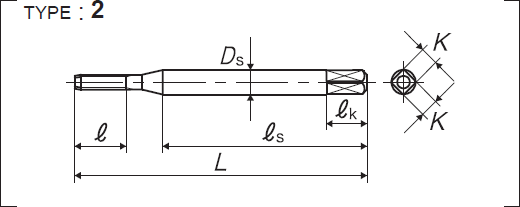

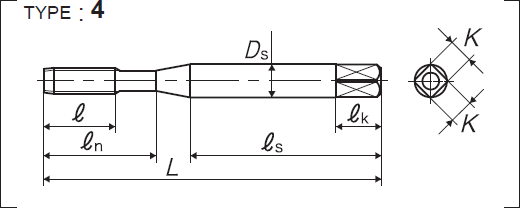

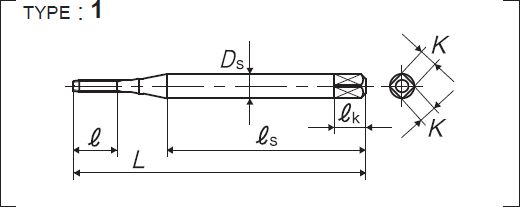

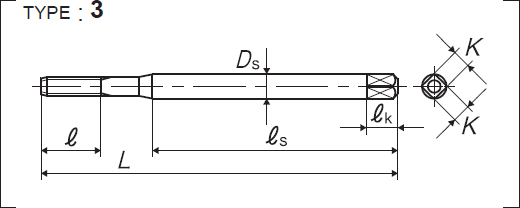

螺纹部长 颈下长 柄部长 柄径 四角部宽 四角部长
L e en es Ds k ek
尺寸 等级 产品编号 吃入部 L
(mm)
e
(mm)
en
(mm)
es
(mm)
Ds
(mm)
K
(mm)
ek
(mm)
沟数 构型 库存
公制螺纹专用
M1×0.25 *G4 SURZ41.0BB 2P 36 4.5 - 24 3 2.5 5 4 1
M1.2×0.25 *G4 SURZ41.2BB 2P 36 4.5 - 24 3 2.5 5 4 1
M1.4×0.3 *G4 SURZ41.4CB 2P 36 5.4 - 24 3 2.5 5 4 1
M1.6×0.2 *G3 SURZ31.6AB 2P 36 3.6 - 24 3 2.5 5 4 2
M1.6×0.35 *G4 SURZ41.6DB 2P 36 6.3 - 24 3 2.5 5 4 2
M1.7×0.35 *G4 SURZ41.7DB 2P 36 6.3 - 24 3 2.5 5 4 2
M2×0.4 *G4 SURZ42.0EB 2P 42 7.2 - 27 3 2.5 5 4 3
M2.3×0.4 *G4 SURZ42.3EB 2P 42 7.2 - 27 3 2.5 5 4 3
M2.5×0.45 *G4 SURZ42.5FB 2P 46 8.1 14 29 3 2.5 5 4 4
M2.6×0.45 *G5 SURZ52.6FB 2P 46 8.1 14 29 3 2.5 5 4 4
M3×0.5 *G5 SURZ53.0GB 2P 46 9 14 26 4 3.2 6 4 4
美制螺纹用
No.2-56UNC *G4 SURZ4UN2EB 2P 42 8.1 - 27 3 2.5 5 4 3
No.4-40UNC *G5 SURZ5UN4HB 2P 46 9 14 26 4 3.2 6 4 4
No.6-32UNC *G5 SURZ5UN6JB 2P 52 11 16 29 5 4 7 4 4

油沟数:

公制螺纹:M2.6以下=无、M3=2

美制螺纹:No.4以下=无、No.6=2
