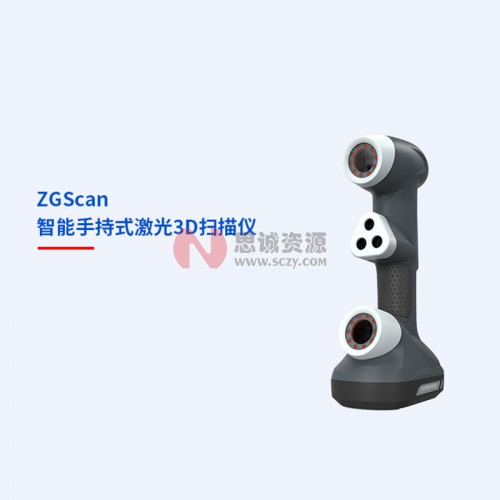

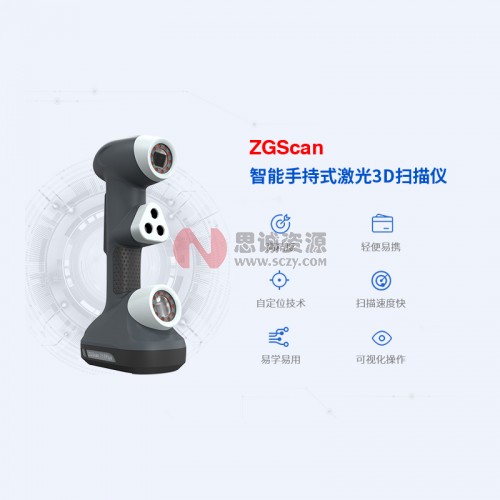

ZGScan 手持式红色激光3D扫描仪

光 源
红色激光光源、3对或7对十字交叉扫描激光束+1条深孔扫描激光束
测量精度
0.02mm
特 性
高兼容性,可兼容各类金属与非金属材料,各类黑色与亮色物体的高精度、高效率扫描
应用范围
质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR

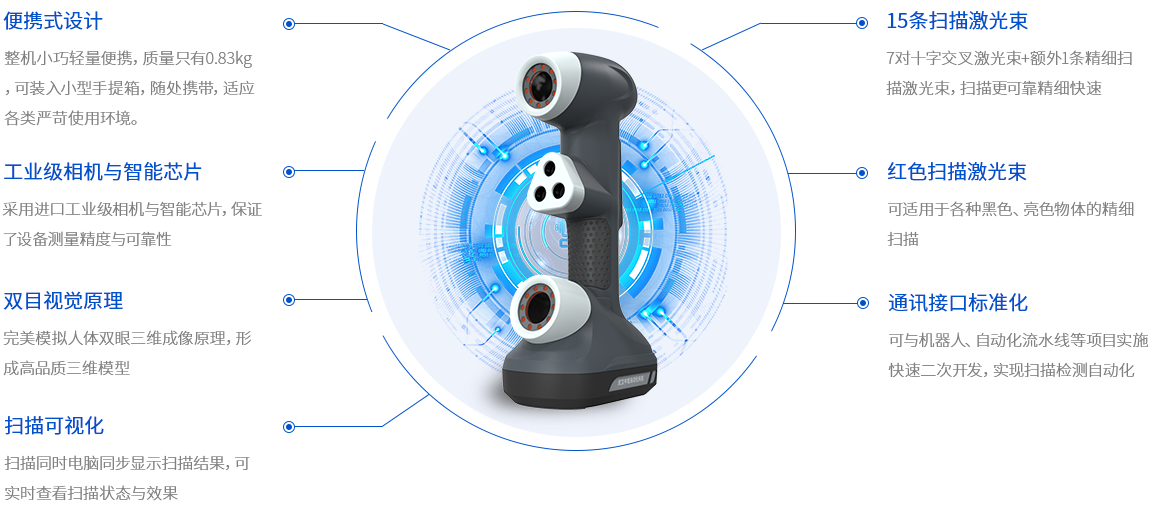

产品设计
产品优势
测量精度
●精度高达0.02mm,分辨率高达0.05mm
●体积精度0.02+0.06mm/m,结合全局测量系统PhotoShot体积精度为0.02+0.025mm/m
●快捷的校准程序,精度不随使用时间发生改变
测量速度
●即插即用的系统,无任何前置使用程序
●设备操作简单,易学易用,初学者1天即可熟练操作;
●使用高效稳定的USB3.0接口,实现数据的非常大速率的传输,●提高扫描帧率,节约时间
●7对十字交叉激光束+一条精细扫描激光束,扫描速度达48万次测量/秒;
扫描特性
●多功能3D扫描:黑色、高亮、彩色表面可直接扫描,无需任何预处理,可以实时扫描不同的物体尺寸和表面类型
●多功能按键与软件实时交互,快速访问高频软件功能
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件
●操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。
软件特性
●扫描可视化:扫描同时电脑同步显示扫描结果,可实时查看扫描状态与效果
●模型对比检测:支持设计数模与扫描模型的特征创建、对齐、比对等,可一键生成检测报告
●自由空间坐标系创建:用户可自定义特征创建独立空间坐标系
●一键检测报告生成:可根据实际产品,进行不同方式的对齐、测量、比对检测等;可实现全尺寸及形位公差的检测分析,并自动生产检测报告。
●高性能点云处理算法:可实现快速的三维模型生成,节省数据处理时间
●丰富的三维数据处理功能:用户可根据需求对扫描数据进行任意处理,可360度全景浏览模型,观看
技术参数

型号

ZGScan 717

ZGScan 313

重量

0.83 kg

体积

310×147×80mm

扫描区域

275×250mm

测量速率

480,000 次测量/秒

205,000次测量/秒

光源

7 对十字交叉激光束+ 额外1条深孔扫描激光束

3对十字交叉激光束+ 额外1条深孔扫描激光束

激光类别

Ⅱ类(人眼安全)

分辨率

最高0.05mm

扫描精度

最高 0.02mm

最高 0.03mm

体积精度

0.02+0.06 mm/m

0.03+0.06 mm/m

体积精度

(结合PhotoShot)

0.02+0.025 mm/m

0.03+0.025 mm/m
景深 250mm(自动)

基准距

300mm

传输方式

USB3.0
工作温度 -20~40°C

工作湿度(非冷凝)

10~90%

输出格式

 .stl,.obj,.asc,.ply,.txt,.xyz等,可定制。

兼容软件

3D Systems(Geomagic Solutions)

InnovMetric Softwre(PolyWorks)

Dassault Systems(CATIV V5和SolidWorks)

PTC(PRO/ENGINEER)

Autodesk(inventor、Alias、3ds max、Maya、Softimage)

Siemens(NX和Solid Edge)
