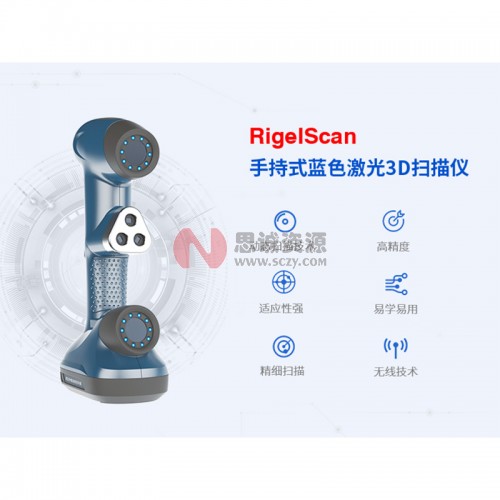

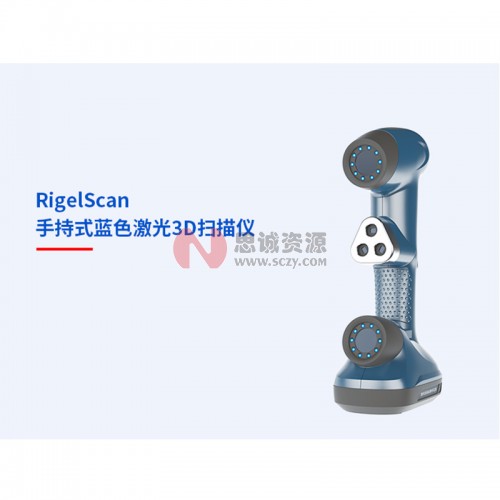

RigelScan 手持式蓝色激光3D扫描仪

光 源
蓝色激光光源、3对或7对十字扫描激光线束 +5条精细扫描激光束+1条深孔扫描激光束
测量精度
标准模式:0.02mm   精细模式:0.01mm
特 性
高精度、高效率、对各类高反光材料具有极高的扫描精度
应用范围
质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR

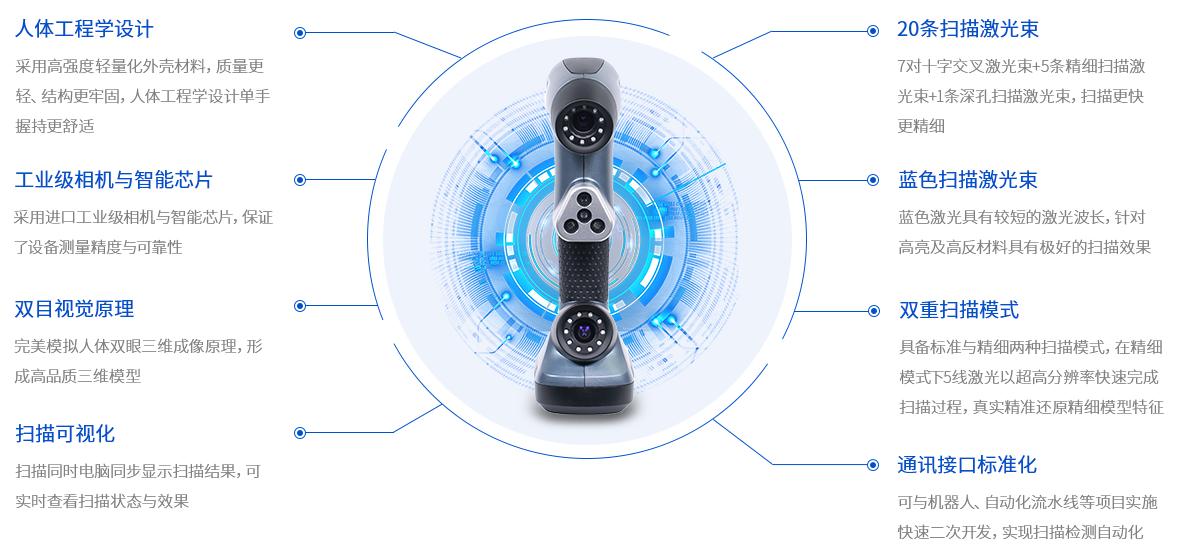

产品设计
产品优势
测量精度
●精度最高0.01mm,分辨率最高0.02 mm
●体积精度0.02+0.06mm/m,结合全局测量系统PhotoShot体积精度为0.02+0.025mm/m
●快捷的校准程序,精度不随使用时间发生改变
测量速度
●即插即用的系统,无任何前置使用程序
●设备操作简单,易学易用,初学者半小时即可熟练操作;
●使用高效稳定的USB3.0接口,实现数据的非常大速率的传输,提高扫描帧率,节约时间
●7对十字交叉激光束+5条精细扫描激光束+1条深孔扫描激光束,扫描速度达48万次测量/秒;
扫描特性
●手持任意扫描, 随身携带,只有1kg;
●在测量过程中,零件和扫描仪可以自由移动,不影响设备扫描效果
●高反、高亮、彩色表面可直接扫描,无需任何预处理
●多功能按键与软件实时交互,快速访问高频软件功能
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。
软件特性
●扫描可视化:扫描同时电脑同步显示扫描结果,可实时查看扫描状态与效果
●模型对比检测:支持设计数模与扫描模型的特征创建、对齐、比对等,可一键生成检测报告
●自由空间坐标系创建:用户可自定义特征创建独立空间坐标系
●一键检测报告生成:可根据实际产品,进行不同方式的对齐、测量、比对检测等;可实现全尺寸及形位公差的检测分析,并自动生产检测报告。
●高性能点云处理算法:可实现快速的三维模型生成,节省数据处理时间
●丰富的三维数据处理功能:用户可根据需求对扫描数据进行任意处理,可360度全景浏览模型,观看
技术参数
产品参数 RigelScan RigelScan Elite
标准模式 精细模式 标准模式 精细模式
测量速率 205,000次/秒 320,000次/秒 480,000次/秒 320,000次/秒
扫描区域 225×250mm 275×250mm
蓝色激光光源 3对十字扫描激光束 +5条精细扫描激光束+1条深孔扫描激光束 7对十字扫描激光束 +5条精细扫描激光束+1条深孔扫描激光束
激光类别 Ⅱ类(人眼安全)
分辨率 0.05mm 0.03mm 0.04mm 0.02mm
精度 最高0.03mm 最高0.02mm 最高0.02mm 最高0.01mm
体积精度 0.03+0.06mm/m -- 0.02+0.06mm/m --
体积精度(结合photoshot) 0.03+0.025mm/m -- 0.02+0.025mm/m --
基准距 300mm 150mm 300mm 150mm
景深 250mm 100mm 250mm 100mm
