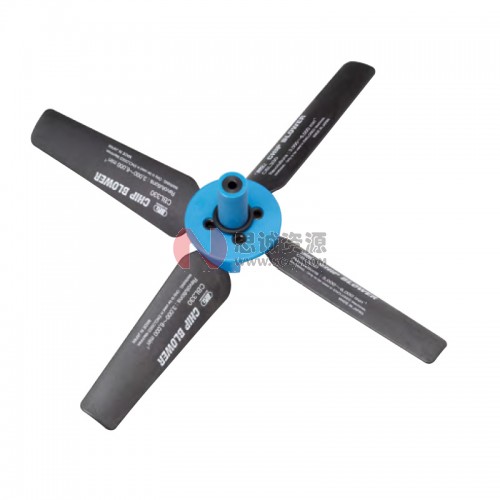

切屑、切削油自动清扫工具

利用叶片的风压清除“切屑”和“切削油”

改善环境、提高机器实际运转率、提高生产效率



可用于各种立式、卧式加工中心。

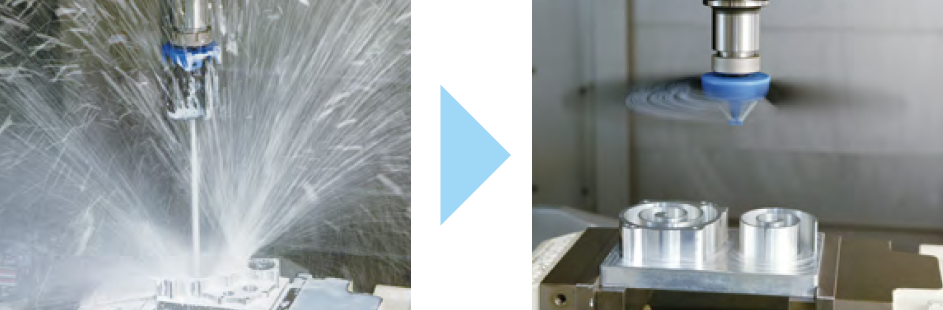

通过中心内冷高压清洗→利用强风压吹扫各种切屑!

有3种类型可根据机床、工件选择

■ φ160型    对应中心内冷

型       号 ST20-CBL160
启动 转速※1 500min-1 → 1,000min-1 → 2,000min-1
(0.5sec)          (0.5sec)              (0.5sec)
推荐转速  Min.6,000~Max.9,000min-1
旋 转 方 向  正转
与工件清扫面的距离
(叶片最大限度张开的状态)
100~150mm
推荐移动进给速度 3,000~10,000mm/min
质 量  0.17kg

■ φ260 φ330型   对应中心内冷

型       号 ST20-CBL160
启动 转速※1 500min-1 → 1,000min-1 → 2,000min-1
(0.5sec)          (0.5sec)              (0.5sec)
推荐转速  Min.6,000~Max.9,000min-1
旋 转 方 向  正转
与工件清扫面的距离
(叶片最大限度张开的状态)
100~150mm
推荐移动进给速度 3,000~10,000mm/min
质 量  0.17kg

※用于配备高速ATC的加工中心时,叶片可能会在ATC中打开,敬请注意。



● 启动转速※1

最近,高速加工中心机械主轴的旋转启动速度都加快了。如果突然加速到所需转速,叶片打开时会受到强烈冲击。因此应先以上表所示的启动转速旋转,然后再提升至规定转速。

●大概使用20,000次左右就需要更换专用弹簧。更换申请请通过经销商向本公司提出。

●叶片采用高强度碳纤强化树脂制成,可能会因与切屑的摩擦和叶片开闭时的冲击而磨损或损伤。如果磨损或损伤加剧,在使用过程中叶片可能会破损、飞出。请定期目视检查叶片的损伤情况,适时进行更换。更换申请请通过经销商向本公司提出。叶片不单独出售。

●清洁风扇的夹持柄径是φ20mm。

刀柄请使用BIG新倍比高精度弹簧夹头。请勿使用内径收缩量较小的刀柄进行夹持,这非常危险。

●上表中的转速及与工件面的距离会因切屑的重量而异,请确认后再使用。

●用于配备高速ATC的加工中心时,叶片可能会在ATC中打开,敬请注意。

●中心内冷给油时,请停止主轴旋转后使用。

●本品只能用于完全遮蔽的机床。

●绝对不可对本品进行追加工等改造。
