内置防振机构防振刀柄

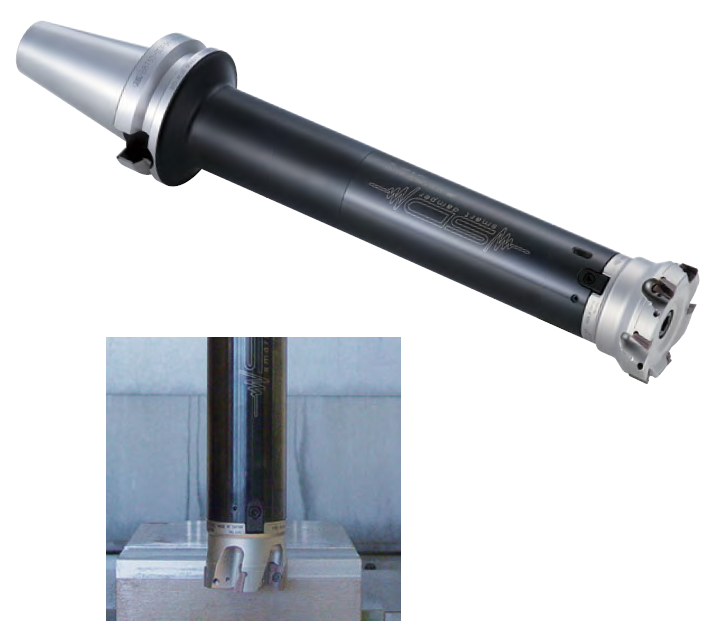

内置防振机构的防振刀柄

*独特的内部防振机构有效抑制振动。

*模块式结构,自由组合。

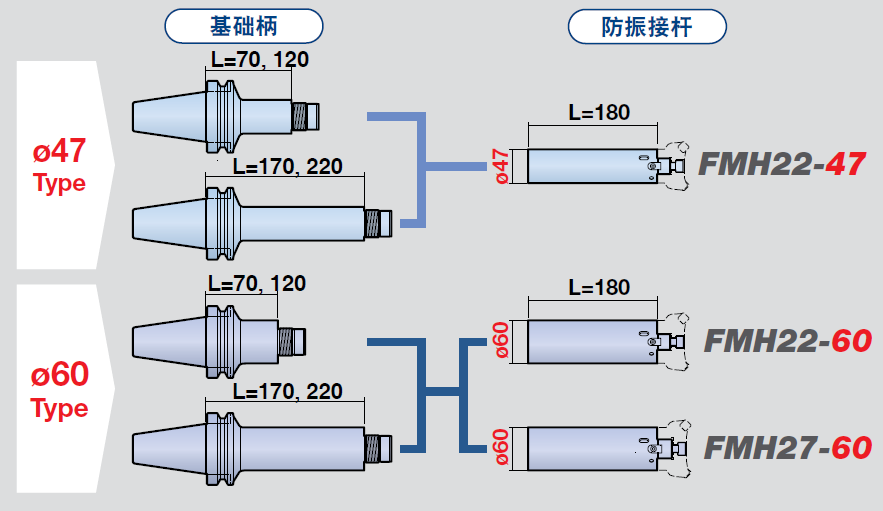

系统配置图(BBT50 刀柄时)一把防振接杆(BBT/HSK刀柄共通)可以用于不同长度的基础柄。

[基础柄]

BIG-PLUS(BBT 基础柄)在BIG-PLUS 主轴和既有的BT 主轴上均可使用。

BIG-PLUS

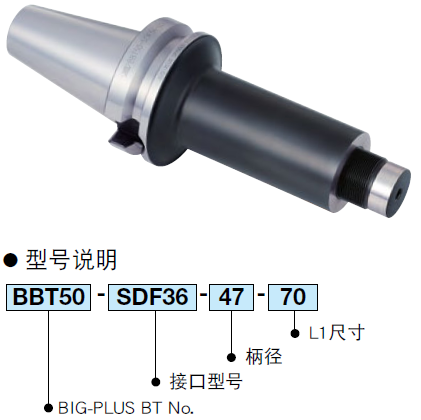

BBT基础柄 型号

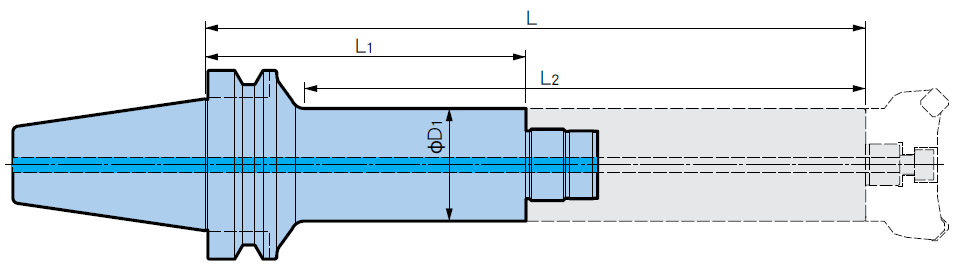

φD1 L L1 L2 质量
(kg)
对应防振接杆
BBT50-SDF36-47- 170 47 350 170 297 5.6 FMH□□DP-47
BBT50-SDF36-47- 220 400 220 347 6.3
BBT50-SDF36-60- 170 60 350 170 297 6.7 FMH□□DP-60
BBT50-SDF36-60-220 400 220 347 7.8

[防振接杆]

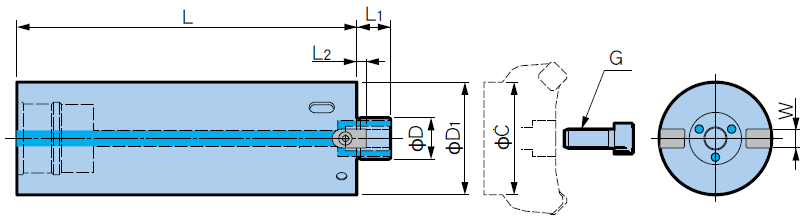

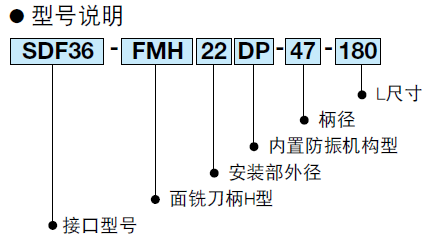

型号 φD1 φD2 L L1 L2 W G 质量
(kg)
钩式
扳手型号
最小法兰直径
φC
SDF36-FMH22DP-47- 180 22 47 180 18 5 10 M10 3.0 FK45-50L 36
SDF36-FMH22DP-60- 180 22 60 180 18 5 10 M10 4.5 FK58-62L 49
SDF36-FMH27DP-60- 180 27 60 180 20 6 12 M12 4.5 46



1. 在基础柄上的安装方法请参阅使用说明书。



2. 质量不包含刀盘。

3. 附带钩式扳手、刀盘紧固螺栓。

4. 附带的刀盘紧固螺栓不合适时,请参照A115的紧固螺栓表另外选择。

5. φC表示面铣刀柄刀盘安装面的最小直径。选择刀盘时,法兰面直径小于面铣刀柄最小法兰直径时,需格外注意。
