日研NIKKEN EC-CNC180AA21-04 CNC回转工作
品牌：NIKKEN(日研)
型号：EC-CNC180AA21-04
￥待询价（提交订单10分钟内获取专属报价单）

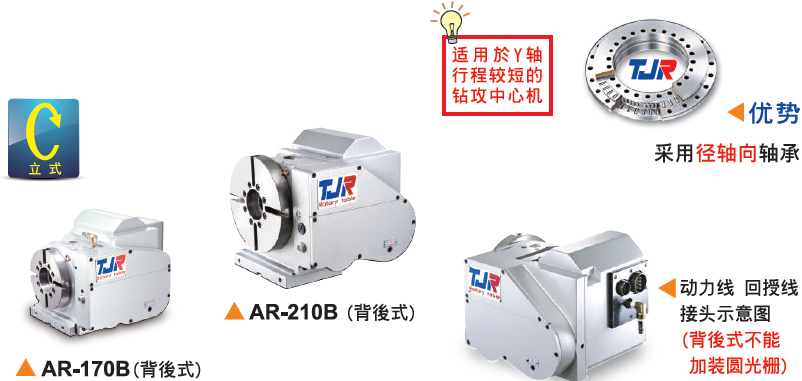

AR系列（强力型气刹、电机后置式）
AR-125B/170B/210B/250B
精度检验标准：日本JIS 另有油刹：HR-170R/210R /250R 锁紧扭距增大
型号 | 单位 | AR-125B | AR-170B | AR-210B | AR-250B | ||
| 盘面直径 | mm | Ø 125 | Ø 170 | Ø 210 | Ø 250 | ||
| 盘面中心孔直径 | mm | Ø 35H7 | Ø 67 | Ø 67 | Ø 67 | ||
| 心轴套内孔直径 | mm | - | Ø 40H7 | Ø 40H7 | Ø 40H7 | ||
| 中心孔贯穿直径 | mm | Ø 25 | Ø 40 | Ø 40 | Ø 40 | ||
| 中心高度（立式使用） | mm | 110 | 135 | 160 | 160 | ||
| 底部到盘面高度（卧式使用） | mm | - | - | - | - | ||
| 盘面T型槽宽度 | mm | 12H7 | 12H7 | 12H7 | 12H7 | ||
| 底部导键宽度 | mm | 14h7 | 18h7 | 18h7 | 18h7 | ||
| 最小设定角度 | deg. | 0.001 | 0.001 | 0.001 | 0.001 | ||
| 分割精度 | sec. | 40 | 20 | 20 | 20 | ||
| 重复精度 | sec. | 4 | 4 | 4 | 4 | ||
| 锁紧方式（使用压力：气压） | kg/cm2 | 6 | 6 | 6 | 6 | ||
| 锁紧扭矩 | kg-m | 13 | 31 | 31 | 31 | ||
| 伺服马达型号 | FANUC | 锥轴带键 | a2i s/ ß4is | a4i /a8i / ß8is | a4i / a8i / ß8is | a4i /a8i / ß8is | |
| 三菱 | 锥轴（台） 直轴（陆） | HF-75 / 105 | HF-54 / 104 | HF-54 / 104 | HF-54 / 104 | ||
| 减速比 | - | 1:60 | 1:90 | 1:90 | 1:90 | ||
| 盘面最大转速(以Fanuc a电机计算） | r.p.m | 83.3 | 44.4 | 44.4 | 44.4 | ||
| 容许负载惯性容量(立置使用时） | kg.cm.sec2 | 2 | 2.7 | 4.1 | 5.9 | ||
| 容许工作荷重 | 立式 | kg | 50 | 75 | 75 | 75 | |
| 使用尾座 | kg | 100 | 150 | 150 | 150 | ||
| 卧式 | kg | - | - | - | - | ||
| 容许负载 (转盘夹紧时） | F | kgf | 1000 | 1450 | 1450 | 1450 | |
| FxL | kgf.m | 45 | 100 | 100 | 100 | ||
| FxL | kgf.m | 13 | 31 | 31 | 31 | ||
| 容许切削扭矩 | kg.m | 9 | 18 | 18 | 18 | ||
| 转台重量（不含马达） | kg | - | 60 | 65 | 72 | ||
| 价格 |
| ||||||

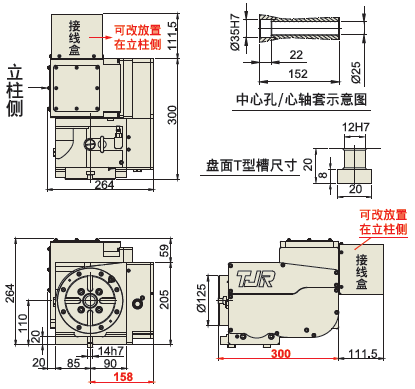

AR-125B

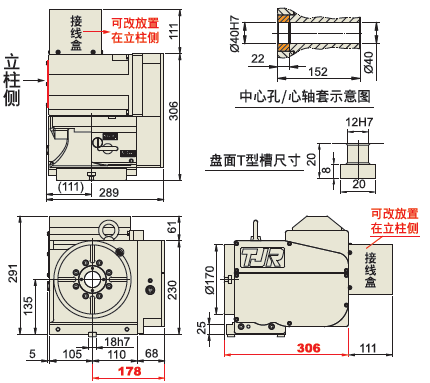

AR-170B HR-170B(油刹)

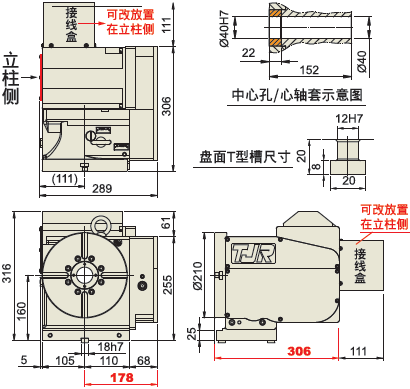

AR-210B HR-210B(油刹)

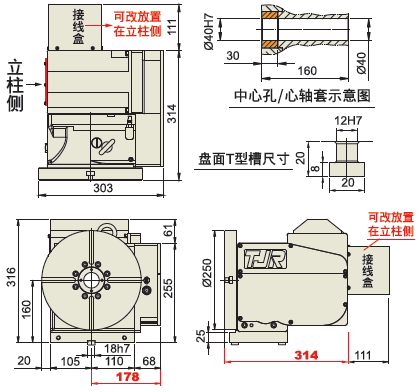

AR-250B HR-250B(油刹)
思诚资源为您提供：潭佳TJR_AR系列AR-125B/170B/210B/250B数控分度盘、回转工作台、CNC第四轴的采购报价、TJR(潭佳)G5C92FFF068E02型号参数、规格图片、PDF画册等资料，如您想了解更多关于TJR(潭佳)正品品牌的其他分度盘资料与产品货期库存、行情价格，就在思诚资源MRO商城。
备注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新，敬请谅解！
