施泰力/Starrett 2700系列WISDOM?/2900系列
品牌:Starrett(施泰力)
型号:G5C21E09BD263F
¥待询价(提交订单10分钟内获取专属报价单)
倒角规

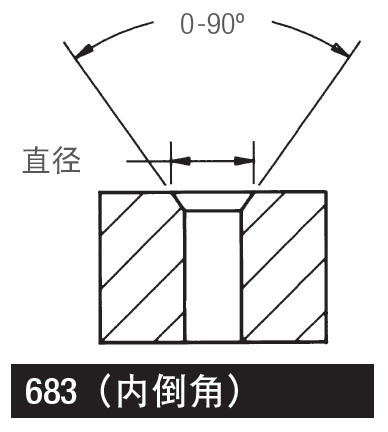

用于内倒角:683系列0-90º倒角规
这些倒角规可直接测量倒角孔直径,无需配置标准量块。当三叶片柱塞被压向测量平面时,量规读数应当为印在指示表背面的设定值。当出现磨损时,应当对量规进行调整,直至可读取正确数值。
所有研磨表面的材料均为硬质工具钢。指示表符合AGD设计标准。
内倒角规可测量规定角度范围内倒角的最大直径,倒角角度范围印在量规表盘上。
外倒角规可测量规定角度范围内倒角的最小直径,倒角角度范围印在量规表盘上。

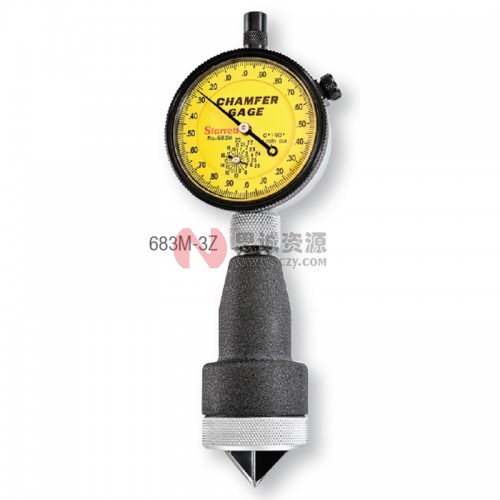

684系列带有黄色表盘的公制读数内倒角规 | ||
0-90º锥角 | ||
测量范围 | 产品号 | 订货号 |
0-25mm | 683M-3Z | 64991 |
687系列100º埋头规
施泰力提供三种不同锥角的埋头规,与作用于倒角上表面的倒角规相反,埋头规作用于倒角的下表面。
埋头规可直接读取埋头孔的大径,步距为0.002"或0.05mm。每个埋头规都配备了用于校正的标准环规。按下指示表顶部的按键,将埋头规测头压入埋头孔。移出量规时,指示表读数将被保留,直至按下重置按键。
所有研磨表面的材料均为硬质工具钢。
指示表符合AGD设计标准。
带黄色表盘的公制读数埋头规 | ||
100º锥角 测量范围 产品号 订货号 |
||
4-9mm 689M-2Z 65012 | ||
9-14.2mm 689M-3Z 65013 | ||
用于倒角规、埋头规和孔径规的支架 | ||
描述 | 产品号 | 订货号 |
8-3/16"高 x 6"宽
x 4"深 (212 x 150 x
100mm) 固定支架 - 中心高度5"(125mm)– 1/4"(6.3mm)孔 |
695 | 63875 |
也可选用电子式指示表。请在订购时注明。
