伊斯卡ISCAR 防振车刀GRIP 防振刀具



伊斯卡ISCAR 防振车刀GRIP 防振刀具

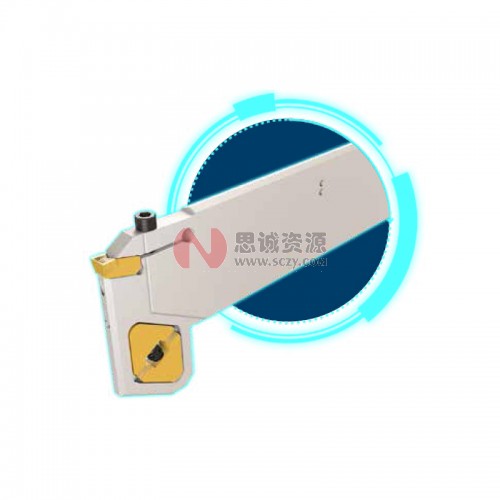

独特的防振刀板,用于大直径切断加工、切深槽加工。

防振刀板

防振刀板,用于切深槽、车削

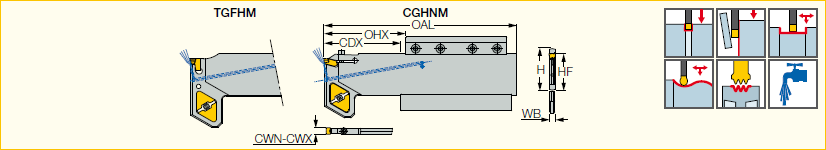

型号CWNCWXOHXCDXWBHFHOAL刀片
CGHNM  53-6DG-AV5.506.40100.093.005.2045.052.6235.00GIMF/N 6
TGFHM 53K-8-AV7.709.00100.093.007.4045.052.6235.00TAG/TAGB 8
CGHNM 53-P8-AV8.008.00100.093.00 (1)7.4045.052.6235.00GIMY/F/MM 8
(1)用于工件直径D<200,最大切槽深度 Tmax-r=98.

用户指南

*转速PRM是影响振动的最重要的因素之一。为使得采用WHISPERLINE刀板在深槽加工中能保持稳定、可控的切削过程,需使得转速PRM保持常数,取代通常的切削速度保持常数。万一发生振动,操作人员首先应考虑降低转速PRM。

*伊斯卡会为每一个刀板按悬伸100mm对阻尼块预先校准以使得刀具性能更佳。尽管在这样的校准后,防振刀板能适用于较大范围的悬伸,但最终用户仍然可以根据实际需求通过对微调螺钉进行简单的微调使得刀具加工性能更佳。

微调校准

在开始校准操作前,请测量并记录两个阻尼块之间的初始间隙。这有助于当校准操作并未对加工效果有所改善时,仍能恢复出厂的初始状态。

1.当刀板的悬伸小于100mm,推荐通过顺时针拧动微调螺钉从而对O型环实现推压(需确认阻尼块之间的间隙增大)

2.当刀板的悬伸大于100mm,推荐通过逆时针拧动微调螺钉从而减少对O型环的压迫(需确认阻尼块之间的间隙减小)

3.基于标准预调悬伸100mm,刀板悬伸每变化30mm,需对微调螺钉执行旋转半圈的微调校准。举例说明:当悬伸70mm时,需将微调螺钉顺时针旋转半圈。



备注:因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件,本公司不能确保客户收到的货物与思诚资源网站提供的产品图片、产地、附件说明等完全一致。若本网站没有及时更新,敬请谅解!
