THMPR/L D22-JHP
*可选，需单独订购
带高压冷却通道的刀杆

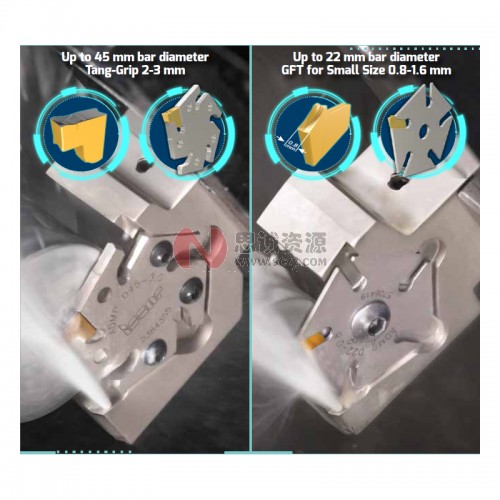

夹持装夹自夹式单头刀片的五边形刀板
| 型号 | H | HF | HBH | B | WF | CUTDIA | OAL | HBL | CNT |
| THMPR/L 16-D22-JHP | 16.0 | 16.1 | 10.0 | 16.0 | 14.60 | 22.0 | 135.00 | 29.6 | UNF 5/16-24 |
| THMPR/L 20-D22-JHP | 20.0 | 20.1 | 6.0 | 20.0 | 18.60 | 22.0 | 135.00 | 29.6 | G1/8 |
ADMP D22
带5个定位槽的切断/切槽刀板
夹持自夹式单头刀片
| 型号 | CW | WB | D | CUTDIA | Insert |
| ADMP D22-0.8 | 0.80 | 0.70 | 32 | 22.0 | GFT 0.8 |
| ADMP D22-1.0 | 1.00 | 0.90 | 32 | 22.0 | GFT 1.0 |
| ADMP D22-1.2 | 1.20 | 1.06 | 32 | 22.0 | GFT 1.2 |
| ADMP D22-1.6 | 1.60 | 1.20 | 32 | 22.0 | GFT 1.6 |
GFT-J
单头刀片，用于薄壁件的加工
以及软质金属材料的切槽/槽铣加工
| 型号 | 尺寸 | 韧性 ↔ | 耐磨性 | 推荐切削参数 f 切槽 (mm/rev) |
||
| CW | RE | IC1028 | IC1008 | |||
| GFT 0.8J-0.1 | 0.80 | 0.10 | • | • | 0.03-0.08 | |
| GFT | 1.0J-0.1 | 1.00 | 0.10 | • | • | 0.03-0.10 |
| GFT | 1.2J-0.14 | 1.20 | 0.14 | • | • | 0.03-0.10 |
| GFT | 1.6J-0.16 | 1.60 | 0.16 | • | • | 0.03-0.12 |
THMPR/L D45-JHP
带高压冷却通道的刀杆
夹持装夹TANG-GRIP刀片的五边形刀板
| 型号 | H | HF | HBH | B | WF | CUTDIA | OAL | HBL | CNT |
| THMPR/L 20-D45-JHP | 20.0 | 20.1 | 18.0 | 20.0 | 17.35 | 45.0 | 135.00 | 35.6 | G1/8 |
| THMPR/L 25-D45-JHP | 25.0 | 25.1 | 13.0 | 25.0 | 22.35 | 45.0 | 135.00 | 35.6 | G1/8 |
ADMP D45
带5个定位槽的切断/切槽刀板
夹持自夹式立装TANG-GRIP刀片
| 型号 | CWN(1) | CWX(2) | WB | D | CUTDIA | Insert | |
| ADMP | D45-2.0 | 1.80 | 2.40 | 1.60 | 42 | 45.0 | TAG 2 |
| ADMP | D45-3.0 | 2.80 | 3.50 | 2.50 | 42 | 45.0 | TAG 3 |
* 可选，需单独订购。
（1）最小切宽
（2）最大切宽
