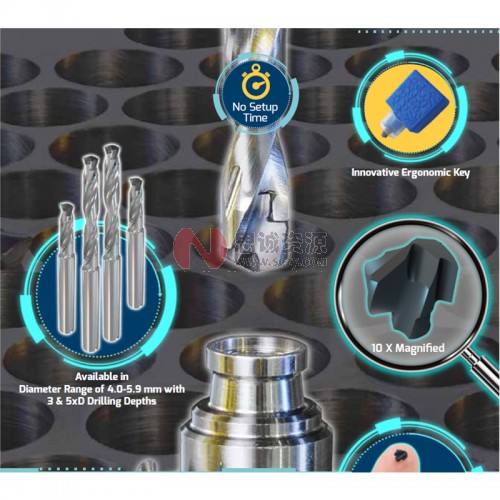

DCN R-3D
带内冷却通道的可换式钻头
圆柱柄，钻深3xD
| 型号 | DCN(1) | DCX | LU | PL | DCONMS | LPR | SSC(2) | OAL |
| DCN 040-012-06R-3D | 4.00 | 4.40 | 12.6 | 0.59 | 6.00 | 23.0 | 4 | 58.00 |
| DCN 045-014-06R-3D | 4.50 | 4.90 | 14.8 | 0.75 | 6.00 | 24.6 | 4.5 | 59.65 |
| DCN 050-015-06R-3D | 5.00 | 5.40 | 15.7 | 0.73 | 6.00 | 26.3 | 5 | 61.33 |
| DCN 055-017-06R-3D | 5.50 | 5.90 | 17.9 | 0.90 | 6.00 | 28.1 | 5.5 | 63.13 |
（1）禁止在钻杆上装夹比规定直径范围小的刀头
（2）刀头定位槽尺寸代码
DCN R-5D
带内冷却通道的可换式钻头
圆柱柄，钻深5xD
| 型号 | DCN(1) | DCX | LU | PL | DCONMS | LPR | SSC(2) | OAL |
| DCN 040-020-06R-5D | 4.00 | 4.40 | 20.6 | 0.59 | 6.00 | 31.0 | 4 | 66.00 |
| DCN 045-023-06R-5D | 4.50 | 4.90 | 22.8 | 0.75 | 6.00 | 33.6 | 4.5 | 68.65 |
| DCN 050-025-06R-5D | 5.00 | 5.40 | 25.7 | 0.73 | 6.00 | 36.3 | 5 | 71.30 |
| DCN 055-028-06R-5D | 5.50 | 5.90 | 27.9 | 0.90 | 6.00 | 39.2 | 5.5 | 74.15 |
（1）禁止在钻杆上装夹比规定直径范围小的刀头
（2）刀头定位槽尺寸代码
ICP
DCN可换刀头
用于加工碳钢及合金钢（ISO P材料组）
| 型号 | 尺寸 | IC908 | |||
| DC | LPR | SSC(1) | PL | ||
| ICP | 4.00-4.40 | 3.40 | 4 | 0.59 | • |
| 4.50-4.90 | 3.55 | 4.5 | 0.75 | • | |
| ICP/ICM/ICK | 5.00-5.40 | 3.70 | 5 | 0.73 | • |
| 5.50-5.90 | 3.85 | 5.5 | 0.90 | • | |
(1)刀头定位槽尺寸代码
