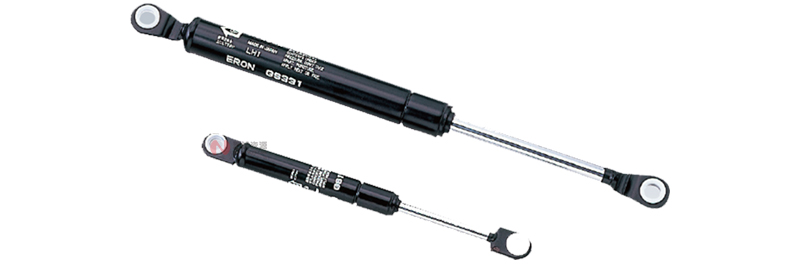

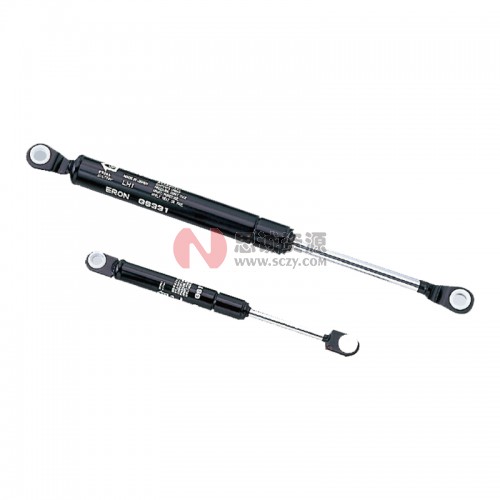

自营ERON-NABEYA氮气弹簧（安装角度任意型）

含税价

￥待询价（提交订单10分钟内获取专属报价单）

品牌: ERON(雅朗)

产品分类: 氮气弹簧

型号: GS2301

单位: 个

配送仓库: 国内仓库

货期

产品亮点: 小型、轻量，并且可产生很大的弹簧力（反弹力）。弹簧力（反弹力）在很长的行程上几乎保持不变。

数量: - +

: 立即购买加入购物车

服务保障: 发票保障　正品保障

支付方式: 支付宝 微信支付 银行转账

品牌专区

进入品牌专区

服务说明

1、由思诚资源优选发货，并提供售后服务

2、因库存实时变化，具体发货时间以实际发货为准

ERON(雅朗)区域经理 李经理：18929218517咨询

商品详情

小型、轻量，并且可产生很大的弹簧力（反弹力）。弹簧力（反弹力）在很长的行程上几乎保持不变。

小型、轻量，并且可产生很大的弹簧力（反弹力）。

弹簧力（反弹力）在很长的行程上几乎保持不变。

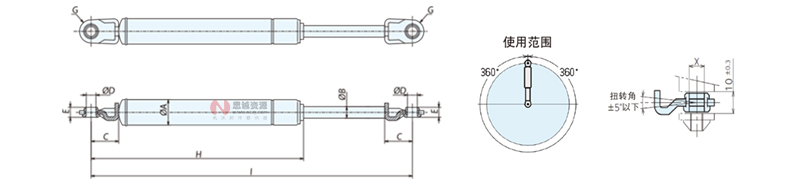

可根据用途进行设计，应用范围广。360°的任意角度均可安装。

零件名称	材质	表面处理
缸体	STKM12BEC 机械机构用碳素钢管	烤漆涂装（黑色哑光）
活塞杆	S35C	气体氮化处理
衬套	聚缩醛树脂（白）	-
气体	氮气（N2）	-

型号	最大长度（Imax）	最小长度（Imin）	行程	气体反弹力（20℃）		A	B	C	D	E	G	H	J	K	适用安装支架	重量g
				最大长度-10mm时	最大长度-（）mm时
				（N）	（N）
GS2301	280	210	70	49	5	70	7.1（60）	15	6	24	6.5	8.6	R9	178.5	GSB6A	110
GS2302	280	210	70	98	10	138	14.1（60）	15	6	24	6.5	8.6	R9	178.5		110
GS2303	280	210	70	147	15	207	21.1（60）	15	6	24	6.5	8.6	R9	178.5		110
GS2304	370	260	110	49	5	77	7.9（100）	15	6	24	6.5	8.6	R9	227.5		150
GS2305	370	260	110	98	10	153	15.6（100）	15	6	24	6.5	8.6	R9	227.5		150
GS2306	370	260	110	147	15	228	23.2（100）	15	6	24	6.5	8.6	R9	227.5		150
GS2307	480	320	160	49	5	80	8.2（150）	15	6	24	6.5	8.6	R9	289.5		180
GS2308	480	320	160	98	10	159	16.2（150）	15	6	24	6.5	8.6	R9	289.5		180
GS2309	480	320	160	147	15	238	24.3（150）	15	6	24	6.5	8.6	R9	289.5		180
GS4501	380	270	110	196	20	291	29.7（100）	18	8	24	8.5	8.6	R10	238.5	GSB8A GSB8B GSB8C GSB8D GSB8E	210
GS4502	380	270	110	245	25	364	37.1（100）	18	8	24	8.5	8.6	R10	238.5		210
GS4503	380	270	110	294	30	435	44.4（100）	18	8	24	8.5	8.6	R10	238.5		210
GS4504	490	330	160	196	20	312	31.8（150）	18	8	24	8.5	8.6	R10	299		260
GS4505	490	330	160	245	25	389	39.7（150）	18	8	24	8.5	8.6	R10	299		260
GS4506	490	330	160	294	30	467	47.6（150）	18	8	24	8.5	8.6	R10	299		260
GS4507	610	400	210	196	20	314	32（200）	18	8	24	8.5	8.6	R10	371.5		320
GS4508	610	400	210	245	25	392	40（200）	18	8	24	8.5	8.6	R10	371.5		320
GS4509	610	400	210	294	30	470	47.9（200）	18	8	24	8.5	8.6	R10	371.5		320
GS6701	380	270	110	343	35	526	53.6（100）	22	10	24	8.5	8.6	R10	238.5		300
GS6702	380	270	110	392	40	600	61.2（100）	22	10	24	8.5	8.6	R10	238.5		300
GS6703	380	270	110	441	45	675	68.8（100）	22	10	24	8.5	8.6	R10	238.5		300
GS6704	380	270	110	490	50	749	76.4（100）	22	10	24	8.5	8.6	R10	238.5		300
GS6705	500	340	160	343	35	527	53.7（150）	22	10	24	8.5	8.6	R10	309.5		370
GS6706	500	340	160	392	40	602	61.4（150）	22	10	24	8.5	8.6	R10	309.5		370
GS6707	500	340	160	441	45	677	69（150）	22	10	24	8.5	8.6	R10	309.5		370
GS6708	500	340	160	490	50	751	76.6（150）	22	10	24	8.5	8.6	R10	309.5		370
GS6709	620	410	210	343	35	533	54.4（200）	22	10	24	8.5	8.6	R10	381.5		450
GS6710	620	410	210	392	40	608	62（200）	22	10	24	8.5	8.6	R10	381.5		450
GS6711	620	410	210	441	45	684	69.7（200）	22	10	24	8.5	8.6	R10	381.5		450
GS6712	620	410	210	490	50	759	77.4（200）	22	10	24	8.5	8.6	R10	381.5		450
GS6713	710	450	260	343	35	631	64（250）	22	10	24	8.5	8.6	R10	417.5	GSB8A GSB8B GSB8C GSB8D GSB8E	520
GS6714	710	450	260	392	40	719	73（250）	22	10	24	8.5	8.6	R10	417.5		520
GS6715	710	450	260	441	45	808	82（250）	22	10	24	8.5	8.6	R10	417.5		520
GS6716	710	450	260	490	50	897	92（250）	22	10	24	8.5	8.6	R10	417.5		520
GS7601	610	440	170	539	55	750	77（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7602	610	440	170	588	60	818	84（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7603	610	440	170	637	65	886	90（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7604	610	440	170	686	70	954	97（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7605	610	440	170	735	75	1022	104（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7606	610	440	170	784	80	1090	111（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7607	610	440	170	833	85	1157	118（160）	22	12.5	24	8.5	8.6	R10	406.5		500
GS7608	680	470	210	539	55	831	85（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7609	680	470	210	588	60	905	92（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7610	680	470	210	637	65	980	100（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7611	680	470	210	686	70	1055	108（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7612	680	470	210	735	75	1130	115（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7613	680	470	210	784	80	1204	123（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7614	680	470	210	833	85	1280	131（200）	22	12.5	24	8.5	8.6	R10	438.5		560
GS7615	775	505	270	539	55	990	101（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7616	775	505	270	588	60	1080	110（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7617	775	505	270	637	65	1169	119（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7618	775	505	270	686	70	1258	128（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7619	775	505	270	735	75	1347	137（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7620	775	505	270	784	80	1437	147（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7621	775	505	270	833	85	1526	156（260）	22	12.5	24	8.5	8.6	R10	472.5		650
GS7622	965	650	315	539	55	833	85（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7623	965	650	315	588	60	908	93（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7624	965	650	315	637	65	983	100（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7625	965	650	315	686	70	1058	108（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7626	965	650	315	735	75	1133	116（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7627	965	650	315	784	80	1208	123（305）	22	12.5	24	8.5	8.6	R10	619		780
GS7628	965	650	315	833	85	1284	131（305）	22	12.5	24	8.5	8.6	R10	619		780

什么是氮气弹簧：

在密封缸体内充入高压气体（氮气：不燃性），利用该气体的反弹力实现弹簧的功能。氮气弹簧体积小，且在较大的初始负荷作用下具有较小的弹簧常数，因此广泛应用于各种机床以及夹具、汽车、办公自动化设备等。

特点：

弹簧常数小，可在较大行程范围内获得几乎恒定的弹簧力。

弹簧常数和气体反弹力的设定范围大。

可控制伸缩的运动速度。

体积小、重量轻。

动作流畅。

可根据用途进行设计，应用范围广。

结构图：

氮气弹簧选择：

选择氮气弹簧前，请认真阅读“使用/废弃时的注意事项”。

所需气体反弹力、行程、最大长度等各规格根据安装位置的不同而变化。

在门等上面使用氮气弹簧时，请勿施加轴向以外的力。

因此，在门等上面一般按2根1组使用。

由于安装了氮气弹簧，门等重物在开闭时，开闭所需的力（以下称为操作力）会减小，以下将从力矩的角度对比进行说明。

操作力与气体反弹力的关系：

绕支点的门自重力矩Mw=W×L1…（1）

氮气弹簧的气体反弹力矩Mg=Fg×L2…（2）

开门方向的操作力矩Mh=Fh×L3…（3）

此时，在Mw与Mg的关系中，若Mw＞Mg+Mh…（4）

这样，门将关闭；而若Mw<Mg+Mh…（5）

这样，门将打开。另外，若Mw=Mg+Mh…（6），安装有氮气弹簧的门将在

其所在位置保持平衡，不发生开闭。由上可知，对门进行了想要的操作后，

氮气弹簧所需的气体反弹力（使用n根氮气弹簧时）

Fg＝ (W×L1-Fh×L3)/n×L2…（7）。

安装支架（带1个垫圈、1个扣环）

GSB6A

材质：支架：SUS430 销：S35C 垫圈：SPHC 扣环：SK5 表面处理：镀锌
