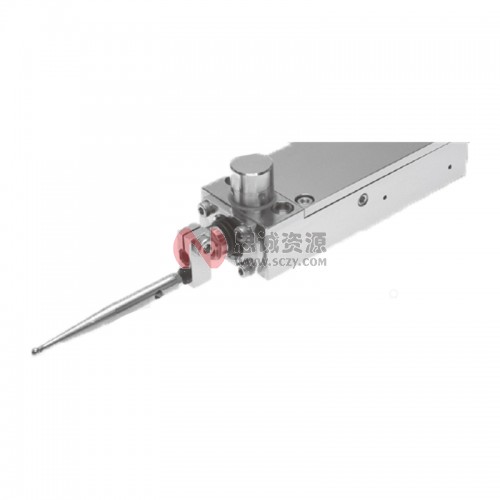

专用于磨车上的工件端面测量。
外形尺寸图
标准规格
| 型号 | E2A |
| 动作形态 | NC（常闭） |
| 输出 | NC（常闭）或NO(常开）（使用IF单元时) |
| 预行程※ | 0.5 |
| 行程※ | ±7（约5°） |
| 重复精度 | 0.002（条件：操作速度50-200mm/min） |
| 接点精度寿命 | 300万次 |
| 保护构造 | IP67 |
| 接触力※ | 1.2N |
| 对刀面材质 | 超硬球 |
| 接点额定值 | DC5V-DC24V稳态电流10mA以下 突入电流20mA以下 需要限制电流，以免向LED流入10mA以上的电流。 |
| 电线 | 2m耐油型·4芯φ5拉伸强度30N 最小弯曲半径R7 |
| LED灯 | 常时亮灯 动作时熄灭 |
| 附件 | 外置IF单元（CL-1F(P4-9参阅） |
| 输出 | NC（常闭） |
| 接点容量 | DC24V 20mA(MAX) |
电路图
注意事项
橡胶保护罩与空气管的间隙、保护盖外面有切削屑堆积时，可能妨碍橡胶的移动以及移回，请清洁。
使用的冷却剂，设定为水溶性冷却剂（碱性）。
使用时进刀速度不要低于10mm/min以下。
测针选择表（E2A用）
| 测针型号 | |||||
| 一 | F01 | F02 | F03 | F04 | F05 |
| H1 | 10 | 15 | 20 | 25 | 30 |
| H2 | 23.5 | 28.5 | 33.5 | 38.5 | 43.5 |
| D | φd | L2 | 测针型号 | |||||
| 5 | 3 | 15以内 | 一 | F615 | F625 | F635 | F645 | F655 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | 55.5 | |||
| L2 | 6.5 | 15 | 15 | 15 | 15 | |||
| 4 | 2.5 | 15以内 | 一 | F614 | F624 | F634 | F644 | F654 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | 55.5 | |||
| L2 | 6.5 | 10 | 10 | 10 | 10 | |||
| 3 | 1.8 | 8以内 | 一 | F613 | F623 | F633 | F643 | 一 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | ||||
| L2 | 6.5 | 8 | 8 | 8 | ||||
| 2 | 1.2 | 5以内 | 一 | F612 | F622 | F632 | F642 | 一 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | ||||
| L2 | 5 | 5 | 5 | 5 | ||||
