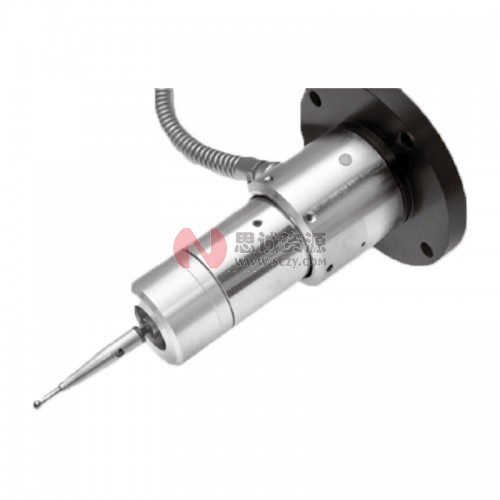

用于工件的尺寸测量、尺寸位置确定等。机器人用需要应对高速接触。无圆形偏差。
外形尺寸图
标准规格
| 型号 | K3MA |
| 输出 | B:NC（常闭） |
| 预行程※ | X、Y=±约0.6 Z=约0.1 |
| 行程※ | X:Y=±10 Z=4 |
| 重复精度 | 0.003（条件：操作速度500-1000mm/min） 0.001（条件：操作速度100-200mm/min） |
| 接点精度寿命 | 300万次 |
| 保护构造 | IP67 |
| 接触力※ | X、Y=1N Z=3N |
| 对刀面材质 | 超硬球 |
| 接点额定值 | DC24V 20mA(MAX)(建议值10mA) 电阻负荷 |
| 电线 | 5m耐油型·4芯φ5拉伸强度30N 弯曲半径R7 |
| 保护管 | 2m最小弯曲半径R7 |
| LED灯 | 常时熄灭 动作时亮灯 |
电路图
注意事项
使用的冷却剂，设定为水溶性冷却剂（碱性）。
使用时进刀速度不要低于10mm/min以下。
测针选择表
| D | φd | L2 | 测针型号 | |||||
| 5 | 3 | 15以内 | 一 | F615 | F625 | F635 | F645 | F655 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | 55.5 | |||
| L2 | 6.5 | 15 | 15 | 15 | 15 | |||
| 4 | 2.5 | 15以内 | 一 | F614 | F624 | F634 | F644 | F654 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | 55.5 | |||
| L2 | 6.5 | 10 | 10 | 10 | 10 | |||
| 3 | 1.8 | 8以内 | 一 | F613 | F623 | F633 | F643 | 一 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | ||||
| L2 | 6.5 | 8 | 8 | 8 | ||||
| 2 | 1.2 | 5以内 | 一 | F612 | F622 | F632 | F642 | 一 |
| L1 | 15.5 | 25.5 | 35.5 | 45.5 | ||||
| L2 | 5 | 5 | 5 | 5 | ||||
