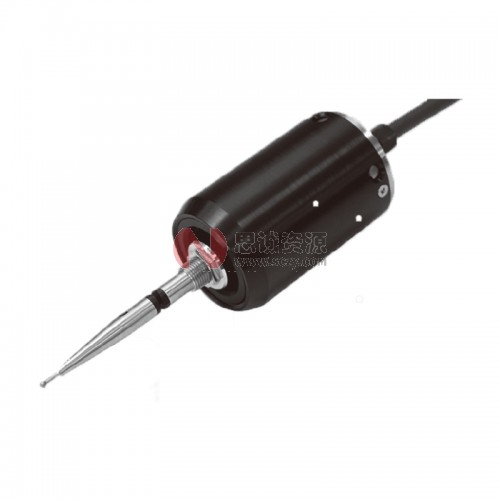

美德龙±X、Z二维三个方向无预行程接触式对刀仪



美德龙±X、Z二维三个方向无预行程接触式对刀仪

在车床加工中,可适用内外径和端面检测。

在车床加工中,可适用内外径和端面检测。


外形尺寸图

标准规格
型号K2C
动作形态NC(常闭)
输出NC(常闭)或NO(常开)(使用IF单元时)
预行程
行程X=±8* Z=4
重复精度0.001
(条件:操作速度50-200mm/min)
接点精度寿命30万次
保护构造IP67
接触力X=0.4N* Z=2.5N
对刀面材质超硬球
接点额定值DC5V-DC24V稳态电流10mA以下
          突入电流20mA以下
需要限制电流,以免向LED流入10mA以上的电流。
电线耐油型·2芯φ5拉伸强度30N
最小弯曲半径R7
LED灯常时亮灯 动作时熄灭
附件外置IF单元(CL-1F(P4-9参阅)

电路图

注意事项
使用的冷却剂,设定为水溶性冷却剂(碱性)。
使用时进刀速度不要低于10mm/min以下。
测针选择表
DφdL2测针型号
5315以内F615F625F635F645F655
L115.525.535.545.555.5
L26.515151515
42.515以内F614F624F634F644F654
L115.525.535.545.555.5
L26.510101010
31.88以内F613F623F633F643
L115.525.535.545.5
L26.5888
21.25以内F612F622F632F642
L115.525.535.545.5
L25555
