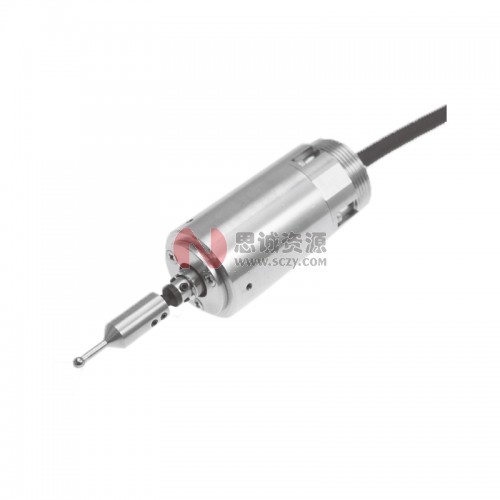

用于工件的尺寸测量、尺寸位置确定等。
外形尺寸图
标准规格
| 型号 | K3E |
| 动作形态 | NC（常闭） |
| 输出 | NC（常闭）或NO（常开）（使用IF单元时） |
| 预行程※ | 无 |
| 行程※ | X=2 Z=1 |
| 重复精度 | 0.001（2σ)（条件：操作速度50-200mm/min） |
| 接点精度寿命 | 30万次 |
| 保护构造 | IP67 |
| 接触力※ | X=1N Z=4.5N |
| 对刀面材质 | 超硬球 |
| 接点额定值 | DC5V-DC24V稳态电流10mA以下 突入电流20mA以下 |
| 电线 | 7m 耐油型·2芯φ5拉伸强度30N 最小弯曲半径R7 |
| LED灯 | 常时亮灯 动作时熄灭 |
| 附件 | 外置IF单元（CL-1F(P4-9参阅） 2个六角螺母 |
| 动作形态 | NC（常闭）[距离检测信号约2.5mm] |
| 接点额定值 | DC24V 100mA（电阻负荷） |
电路图
注意事项
采用内置触点兼作摆动支点的结构，因此操作速度极快时会加速触点的老化。
此外不能使用电阻小的触点材料，所以只在测量时通电，以确保触点寿命。
使用时进刀速度不要低于10mm/min以下。
