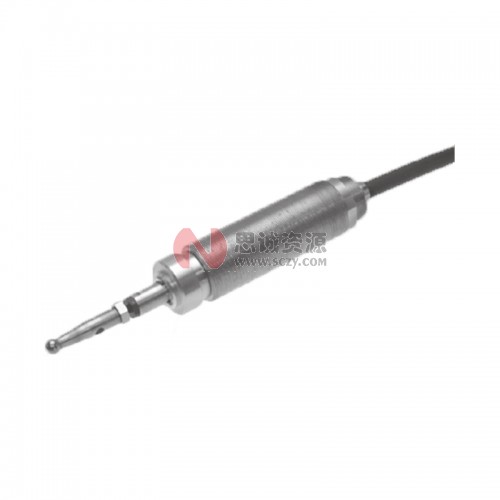

美德龙K1A直动单方向接触式对刀仪



美德龙K1A直动单方向接触式对刀仪

用于工件的尺寸测量、尺寸位置确定等。

用于工件的尺寸测量、尺寸位置确定等。

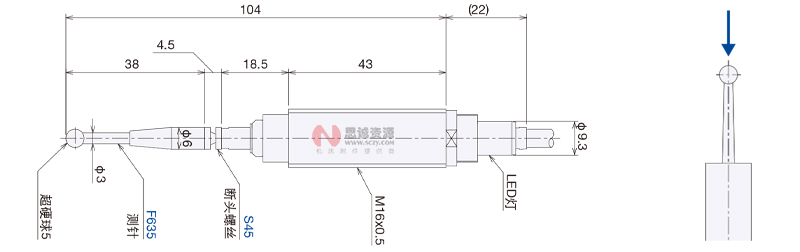

外形尺寸图



外形尺寸图
型号K1A
动作形态NC(常闭)
输出NC(常开)或NO(常开)(使用IF单元时)
预行程约0.2
行程3
重复精度0.001(条件:操作速度50-200mm/min)
接点精度寿命300万次
保护构造IP67
接触力2N
对刀面材质超硬球
接点额定值DC5V-DC24V稳态电流10mA以下
          突入电流20mA以下
需要限制电流,以免向LED流入10mA以上的电流
电线5m 耐油型·2芯φ5拉伸强度30N
最小弯曲半径R7
LED灯常时亮灯 动作时熄灭
附件外置IF单元(CL-1F(P4-9参阅)

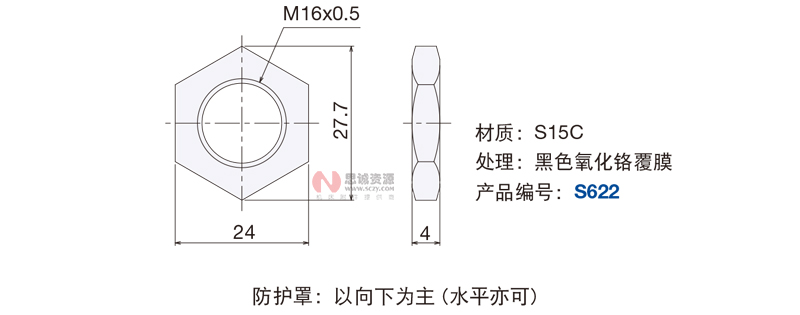

2个六角螺母

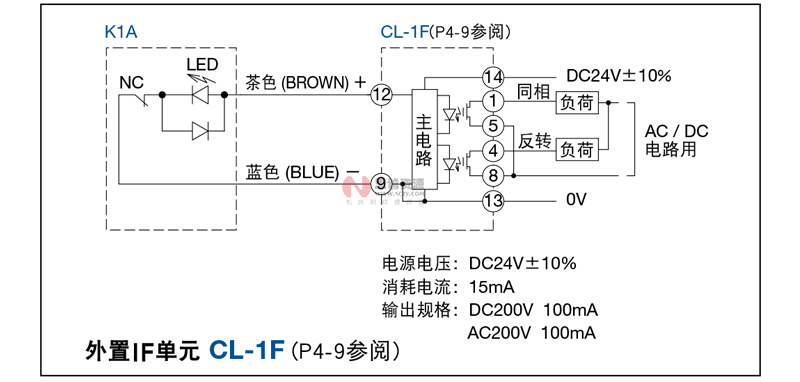

电路图

选购件项目

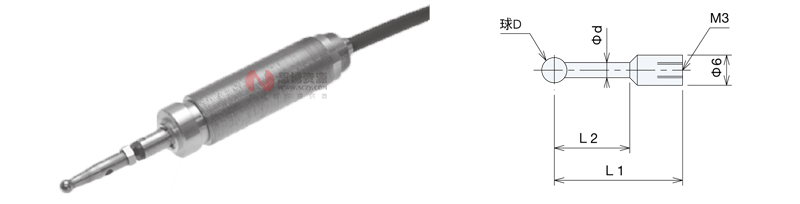

测针选择表
DφdL2测针型号
5315以内F615F625F635F645F655
L115.525.535.545.555.5
L26.515151515
42.515以内F614F624F634F644F654
L115.525.535.545.555.5
L26.510101010
31.88以内F613F623F633F643
L115.525.535.545.5
L26.5888
21.25以内F612F622F632F642
L115.525.535.545.5
L25555
