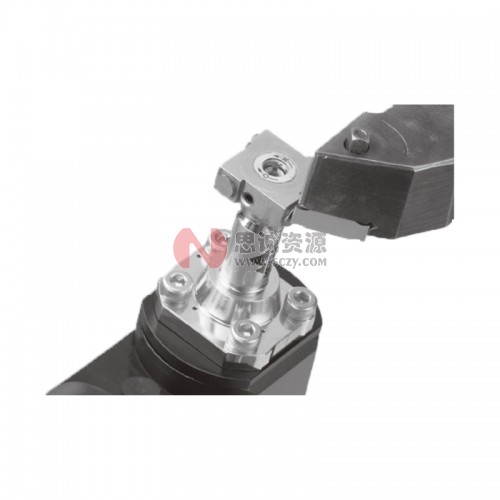

美德龙H4D单信号型接触式对刀仪



美德龙H4D单信号型接触式对刀仪

用于数控车床刀具测量、磨耗、折损检测。

用于数控车床刀具测量、磨耗、折损检测。

将对刀面对边尺寸设为最小,轴回转。




外形尺寸图


标准规格
型号H4D
动作形态NC(常闭)
预行程
行程2
重复精度0.001*
(条件:操作速度50-200mm/min)
接点精度寿命300万次
保护构造IP67
接触力1.2N
对刀面材质超硬合金
表面加工研磨4S
接点额定值DC5V-DC24V稳态电流10mA以下
          突入电流20mA以下
电线耐油型·2芯φ5拉伸强度30N
最小弯曲半径R7

电路图

注意事项
不要朝与规格相反的方向旋转。
使用的冷却剂,设定为水溶性冷却剂(碱性)。
用刀具按压对刀面后,请勿朝原来的方向或横向移动,而使对刀面急速复原。
否则,可能会因反作用而导致内部破损。
清扫等情况下也请避免用手指进行急速复原。
使用时进刀速度不要低于10mm/min以下。
