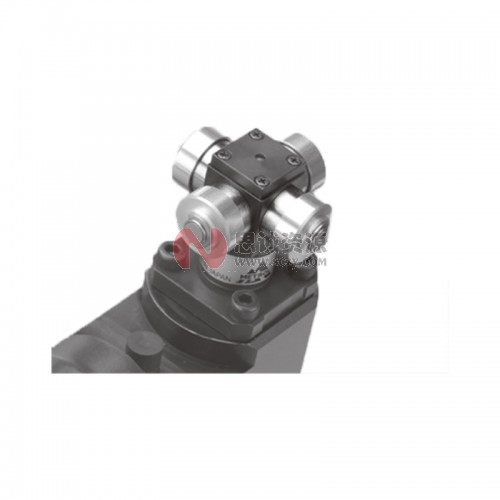

美德龙H4A单信号型接触式对刀仪



美德龙H4A单信号型接触式对刀仪

用于数控车床刀具测量、磨耗、折损检测。

用于数控车床刀具测量、磨耗、折损检测。



外形尺寸图


规格编号
型号H4A-001
动作形态NC(常闭)
预行程
行程2
重复精度0.001*
(条件:操作速度50-200mm/min)
接点精度寿命300万次
保护构造IP67
接触力2N
对刀面材质超硬合金
表面加工研磨4S
接点额定值DC5V-DC24V稳态电流10mA以下
          突入电流20mA以下
带LED时,需要限制电流,以免向LED流入10mA以上的电流
电线5m耐油型·2芯φ5拉伸强度30N
弯曲半径R7
LED灯常时亮灯 动作时熄灭

电路图

注意事项
请不要同时按压相邻的对刀面。
清洁时不要旋转橡胶防护罩。防止造成内部的橡胶罩变形,难以复原。
对刀面朝下使用时,请选择冷却剂及切屑不会在套管保护罩内积留的形式。
使用的冷却剂,设定为水溶性冷却剂(碱性)。
