ER-XXXXXX EROWA线切割横梁



ER-XXXXXX EROWA线切割横梁

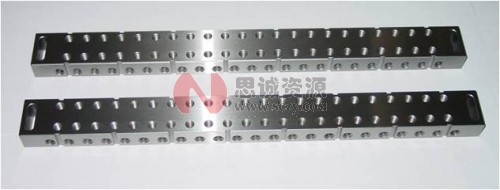

EROWA电火花线切割横梁Beam

EROWA夹具线切割横梁

EROWA电火花线切割横梁Beam



Ha-0010060横梁附件组Beam Accessories Set

> > > > > > > > > > > > > >

零件编号

Part No.

零件名称(中)

Part Name (Chinese)

零件名称(英)

Part Name (English)

数量

Quantity

机床型号待定

横梁

Beam

2

ER-007799

标准铜垫块

Spacer plate large

25

ER-008884

标准压板45mm

Clamp 45mm

6

Ha-0010051

标准等高块3mm

Space plate 3mm

4

ER-007729

Z-垫片3mm

Z-washer 3mm

6

ER-017920

埋头螺丝M8×14(总长)

Countersunk bolt M8×14

6

HA-002911

内六角螺丝M8×35

Socked head bolt M8×35

4

HA-008863

垫片M8

Washer M8

4

HA-022109

内六角螺丝M8×20

Socked head bolt M8×20

6

ER-000693

止头螺丝M6×16

Threaded pin M6×16

6

HA-021913

内六角板手4mm

Hex key 4mm

1

HA-021914

内六角板手5mm

Hex key 5mm

1

HA-021915

内六角板手6mm

Hex key 6mm

1

HA-002912

内六角螺丝M8×55

Socked head bolt M8×55

4

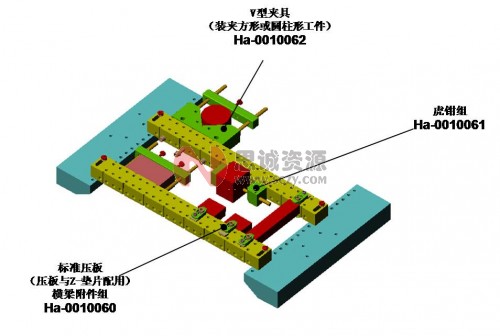

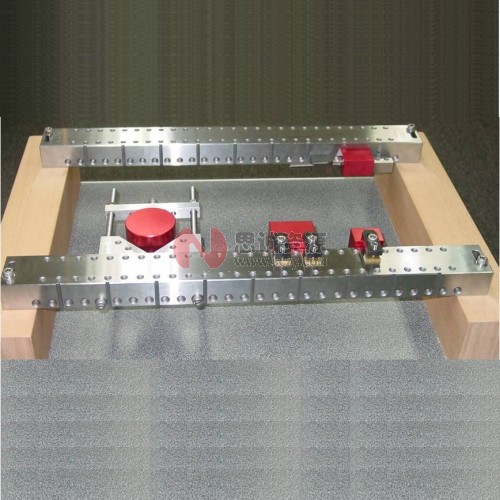

用压板和Z-垫片在两横梁侧面,之间夹持长条工件

简易的夹紧方式 (小虎钳与Z­-垫片配用夹持加工件)



用V型夹具夹持直径到100mm的圆柱工件

用压板和Z-垫片在横梁侧面上装夹小工件

可同时安装多块小工件,使您的机床可连续工作很长时间

可用横条和横梁以及M10螺栓夹紧毛胚工件

线切割配用夹具



线切割工具系统适用于各种型号的机床为您的加工提供理想的夹具,欢迎您的选用。

> > > > > > > > > > > > > > > > > > >

机床型号

定位螺孔距A

横梁编号

横梁尺寸规格

苏州三光







苏三光7625

455

Ha-0050003

46×25×490

苏三光7632

605

Ha-0050002

60×35×640

夏米尔







Chamilles(2030Si)

500

Ha-0120001

46×25×530

Chamilles(4030Si)

660

Ha-0120002

60×35×690

Chamilles(230/240)

290

Ha-0120003

46×25×320

Chamilles(290/310/330)

660

Ha-0120004

60×35×690

Chamilles(390)

414

Ha-0120006

46×25×450

Chamilles(690)

714

Ha-0120007

60×40×750

三菱







三菱(FA10

430

Ha-0130001

46×25×330

三菱(FA20

580

Ha-0130002

60×35×610

北京阿奇







AGIECUT CLASSIC 2

469

Ha-0040001

46×25×500

AGIE 460

480

Ha-0040002

46×25×510

Sodick







Sodick(AQ 550L)

650

Ha-0050005

60×35×680

Sodick(AQ 325L)

450

Ha-0050006

46×25×480

Sodick 360L

460

Ha-0050008

46×25×490

注:公司可满足用户不同型号不同品牌线切割梁的特制需求。
