潭佳TJR_AR系列AR-125L/170L210L/250L数控分度盘、回转工作台、CNC第四轴



潭佳TJR_AR系列AR-125L/170L210L/250L数控分度盘、回转工作台、CNC第四轴

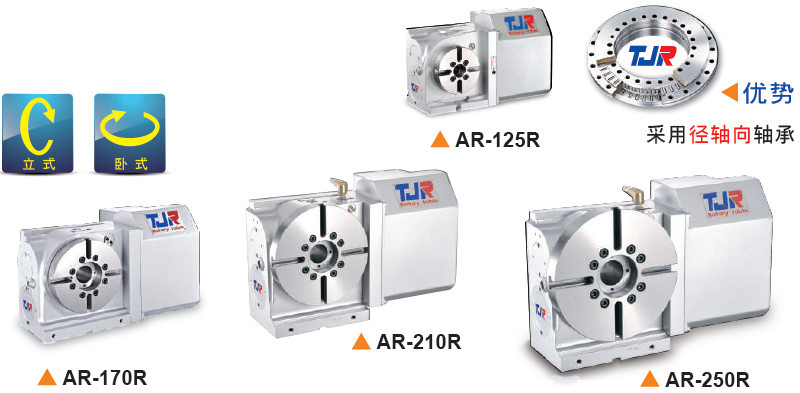

强力型气刹、电机左置型。优势:采用径轴向轴承

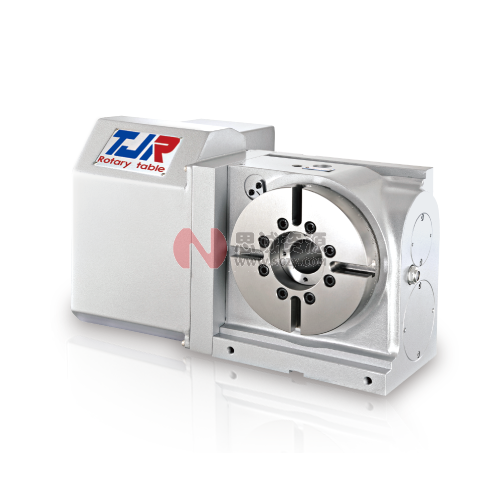

潭佳 TJR数控0.001º(千分之一度)分度盘

AR系列(强力型气刹、电机左置式)

AR-125L/170L/210L/250L

精度检验标准:日本JIS                                                                                                                         另有油刹:HR-170R/210R /250R 锁紧扭距增大

型号

单位

AR-125L

AR-170L

AR-210L

AR-250L

盘面

mm

Ø 125

Ø 170

Ø 210

Ø 250

盘面中心孔直径

mm

Ø 35H7

Ø 67

Ø 67

Ø 67

心轴套内孔直径

mm

-

Ø 40H7

Ø 40H7

Ø 40H7

中心孔贯穿直径

mm

Ø 25

Ø 40

Ø 40

Ø 40

中心高度立式使用

mm

110

135

160

160

底部到盘面高度卧式使用

mm

152

152

152

160

盘面T型槽宽度

mm

12H7

12H7

12H7

12H7

底部导键宽度

mm

14h7

18h7

18h7

18h7

最小设定角度

deg.

0.001

0.001

0.001

0.001

分割精度

sec.

40

20

20

20

重复精度

sec.

4

4

4

4

锁紧方式使用压力气压

kg/cm2

6

6

6

6

锁紧扭矩

kg-m

13

31

31

31

伺服马达型号

FANUC

锥轴带键

a2i / ß4is

a4i /a8i / ß8is

a4i / a8i / ß8is

a4i /a8i / ß8is

三菱

锥轴(台)         直轴(陆)

HF-75 / 105

HF-54 / 104

HF-54 / 104

HF-54 / 104

减速比

-

1:60

1:90

1:90

1:90

盘面最大转速(Fanuc a电机计算

r.p.m

83.3

44.4

44.4

44.4

容许负载惯性容量(卧置使用时

kg.cm.sec2

2

5.4

8.3

11.7

容许工作荷重

立式

kg

50

75

75

75

使用尾座

kg

100

150

150

150

卧式

kg

100

150

150

150

容许负载

(转盘夹紧时

F

kgf

1000

1450

1450

1450

FxL

kgf.m

45

100

100

100

FxL

kgf.m

13

31

31

31

容许切削扭矩

kg.m

9

18

18

18

转台重量(不含马达)

kg

34

50

55

58

价格



立即询价

立即询价

立即询价

立即询价

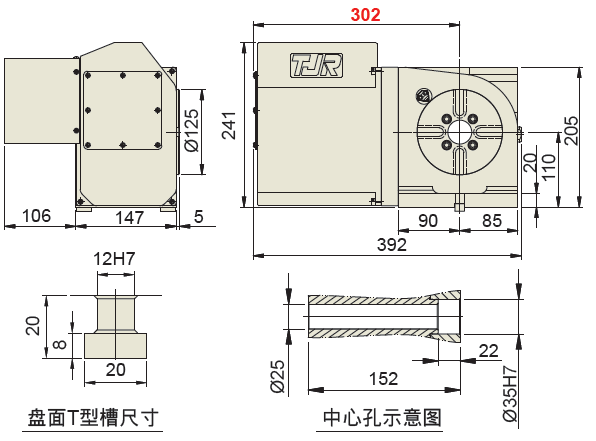

AR-125L

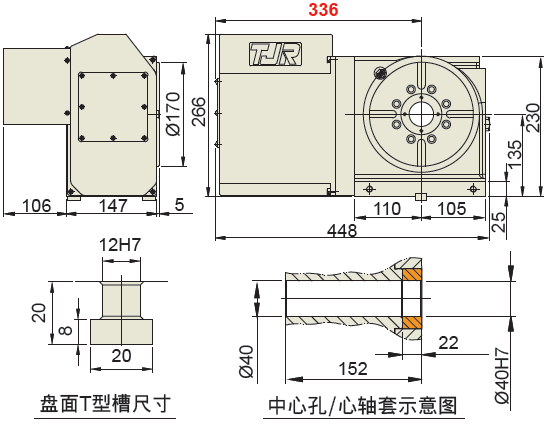

AR-170L HR170L(油刹)

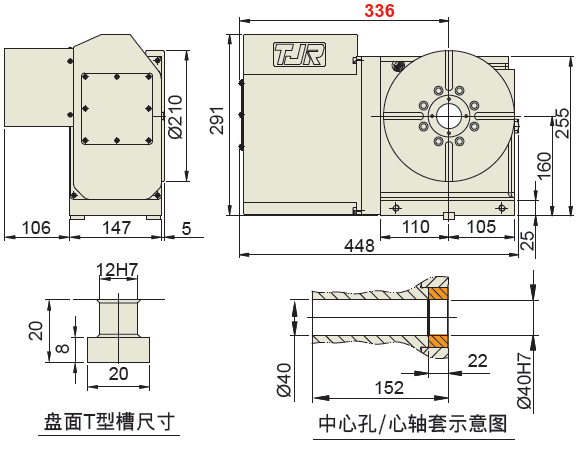

AR-210L  HR-210L(油刹)

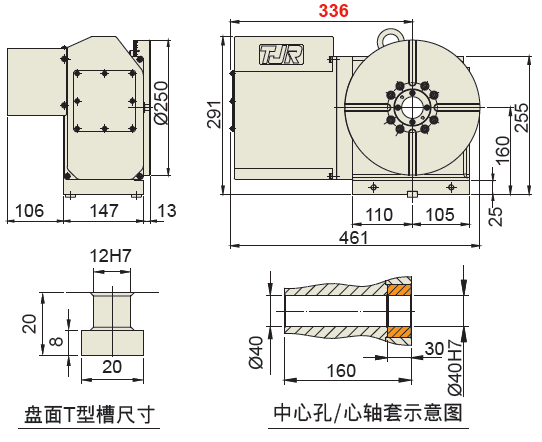

AR-250L  HR-250L(油刹)

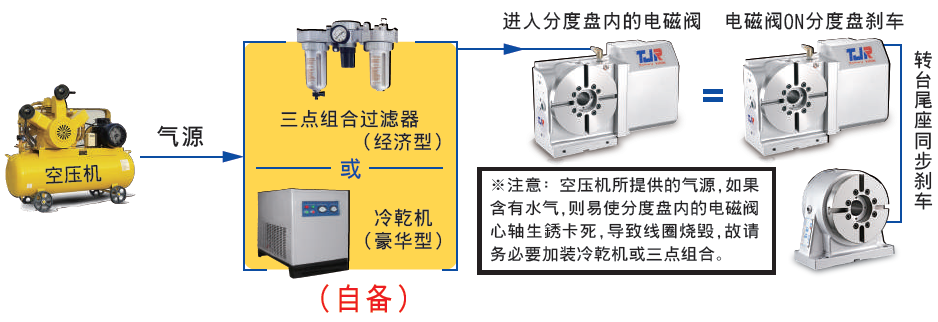

※使用AR系列(气刹)分度盘时,必须注意事项:
