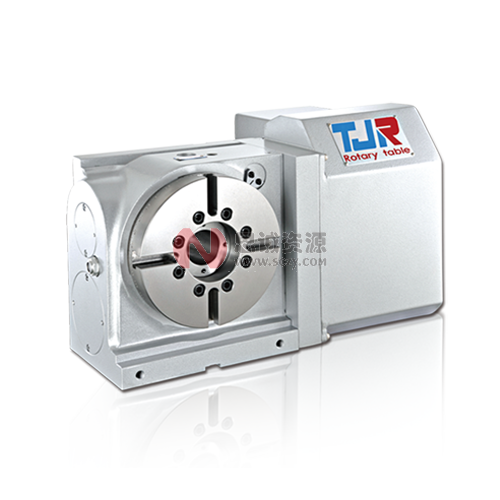

潭佳TJR EC-AR-170R CNC回转工作台,CNC转台,CNC第四轴


查看大图

潭佳TJR EC-AR-170R CNC回转工作台,CNC转台,CNC第四轴

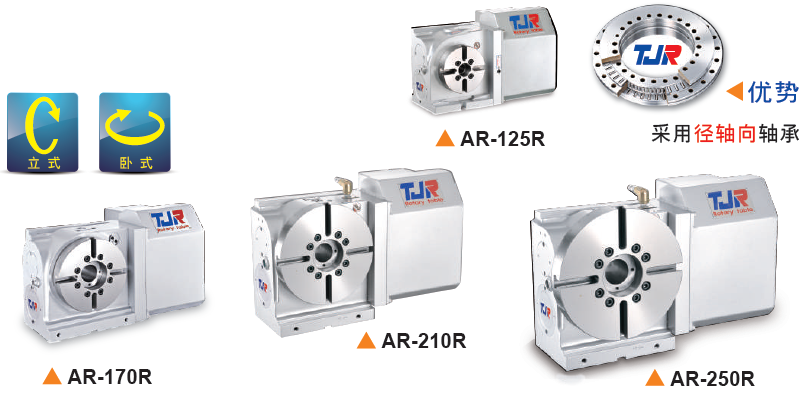

强力型气刹、电机右置型。优势:采用径轴向轴承

  • 商品编号:EC-AR-170R

潭佳 TJR数控0.001º(千分之一度)分度盘 EC-AR-170R

  精度检验标准:日本JIS                                                                                                                   另有油刹:HR-170R/210R /250R 锁紧扭距增大

型号

单位

AR-125R

AR-170R

AR-210R

AR-250R

盘面直径

mm

Ø 125

Ø 170

Ø 210

Ø 250

盘面中心孔直径

mm

Ø 35H7

Ø 67

Ø 67

Ø 67

心轴套内孔直径

mm

-

Ø 40H7

Ø 40H7

Ø 40H7

中心孔贯穿直径

mm

Ø 25

Ø 40

Ø 40

Ø 40

中心高度立式使用

mm

110

135

160

160

底部到盘面高度卧式使用

mm

152

152

152

160

盘面T型槽宽度

mm

12H7

12H7

12H7

12H7

底部导键宽度

mm

14h7

18h7

18h7

18h7

最小设定角度

deg.

0.001

0.001

0.001

0.001

分割精度

sec.

40

20

20

20

重复精度

sec.

4

4

4

4

锁紧方式使用压力气压

kg/cm2

6

6

6

6

锁紧扭矩

kg-m

13

31

31

31

伺服马达型号

FANUC

锥轴带鍵

a2i / ß4is

a4i /a8i / ß8is

a4i /a8i / ß8is

a4i /a8i / ß8is

   三菱

锥轴(台)           直轴(陆)

HF-75 / 105

HF-54 / 104

HF-54 / 104

HF-54 / 104

減速比

-

160

190

190

190

盘面最大转速(Fanuc a电机计算

r.p.m

83.3

44.4

44.4

44.4

容许负载惯性容量(卧置使用时)

kg.cm.sec2

2

5.4

8.3

11.7

容许工件荷重

立式

kg

50

75

75

75

使用尾座

kg

100

150

150

150

卧式

kg

100

150

150

150

容许负载

(转盘夹紧时)

F

kgf

1000

1450

1450

1450

FxL

kgf.m

45

100

100

100

FxL

kgf.m

13

31

31

31

容许切削扭矩

kg.m

9

18

18

18

转台重量不含马达

kg

34

50

55

58

价格


立即询价

立即询价

立即询价

立即询价

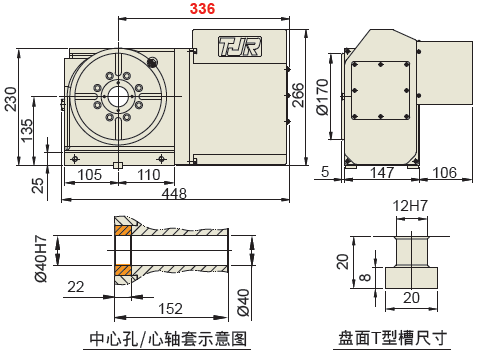

强力型气刹 AR-170R(立卧两用示意图)
