解锁SJ-210便携式粗糙度仪的更多测量

时间:2023-01-07    来源:Mitutoyo三丰量仪量具    编辑:Anduin
便携式粗糙度测量仪SJ-210系列,采用小巧的机身设计,如同手动工具一般便利,无论携带还是现场使用都极其方便。

解锁SJ-210便携式粗糙度仪的更多测量

而您最熟悉的SJ-210,可能还有您不熟悉的一些使用办法,接下来小编就为您一一解锁。

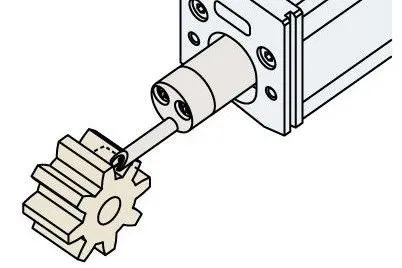

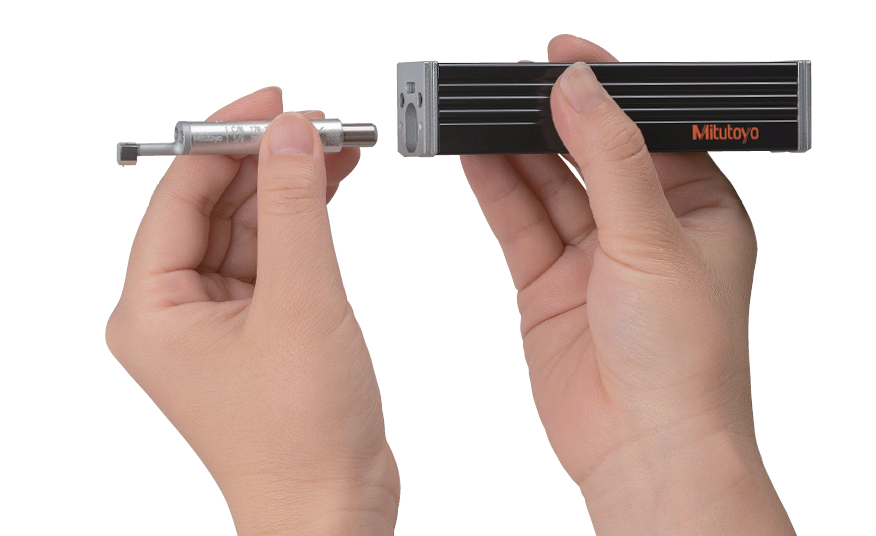

如上图中,广大用户使用最多的检出器就是测力为4mN和0.75mN的标准型检出器了。您可还了解三丰还出品了其他类型的检出器:用于齿面测量的检出器:

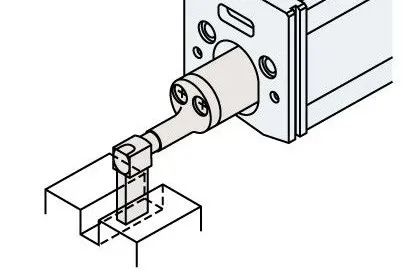

用于深槽测量的检出器:

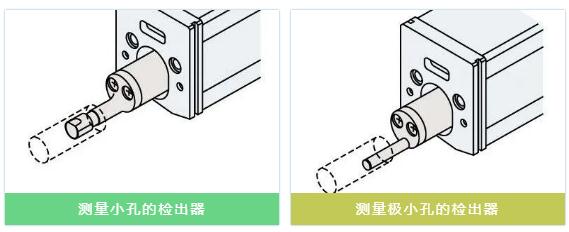

以及应对小孔和极小孔测量的检出器:

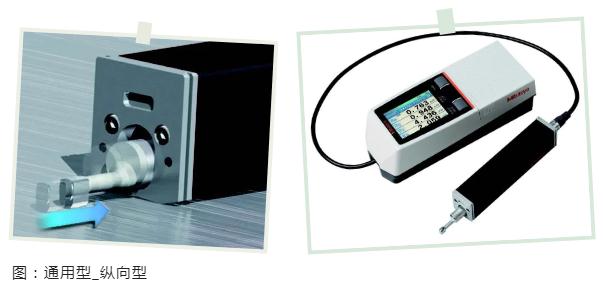

除了检出器的多样化选择,驱动部也根据测量部位特点,选择纵向型或是横向型:

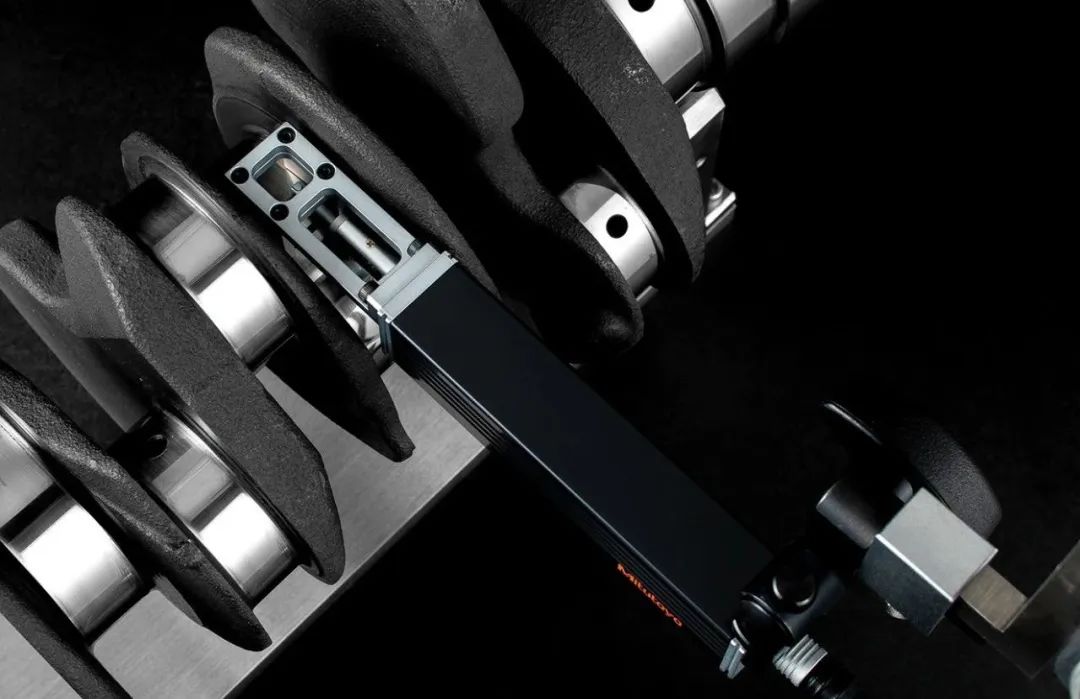

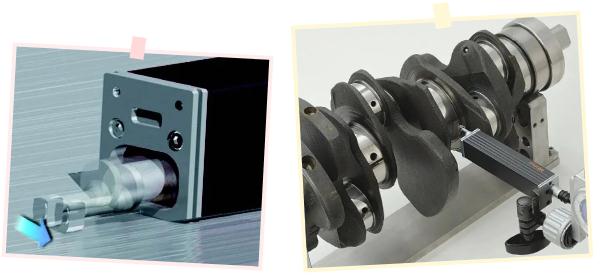

如下图中,横向驱动部在遇到测量曲轴、电火花加工件等工件的狭小部位时,会更为自如。

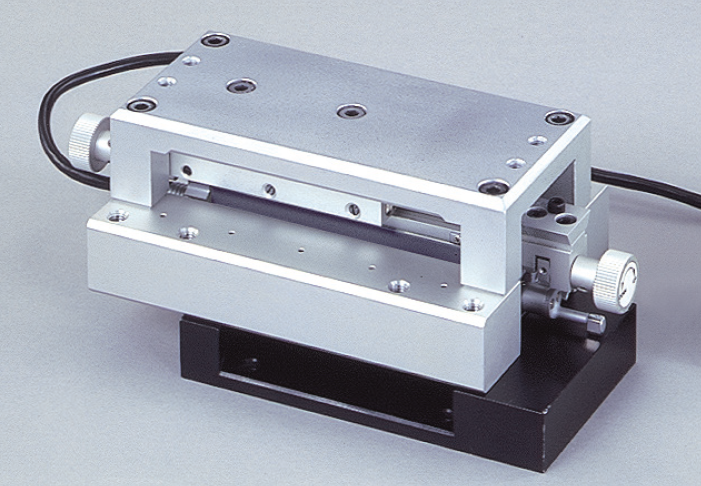

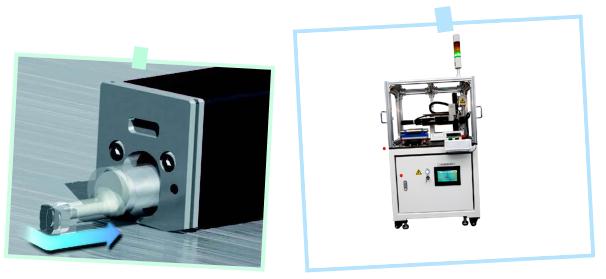

如果需要设计或组装自动化粗糙度测量装置时,可以选择

退避型驱动部,这种检出器在等待测量时始终保持退避位置,可避免检出器受损。


SJ-210因其灵巧的外观,常被直接放置在大型工件上进行测量。而SJ-210的使用办法却远不止于此。
遇到测量工件的测量面比较小,驱动部无法放置在测量表面的情况时,可以配合使用一些测量附件来辅助测量。

组合使用,解锁更多测量

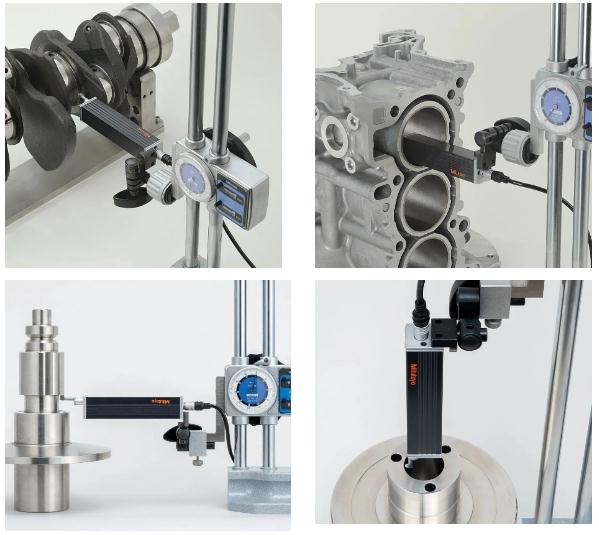

支架底座的采用,让“高度”恰到好处:

解锁SJ-210便携式粗糙度仪的更多测量

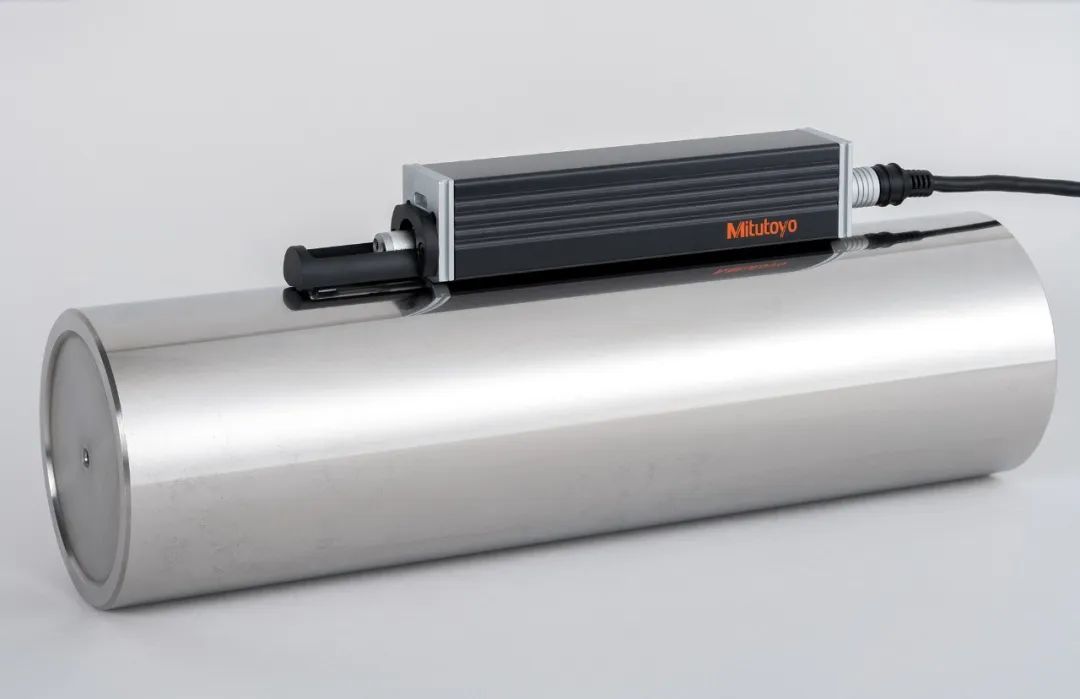

还可以与V型适配器组合使用,使测量更简单易行的同时,还能更好地保护检出器。

解锁SJ-210便携式粗糙度仪的更多测量

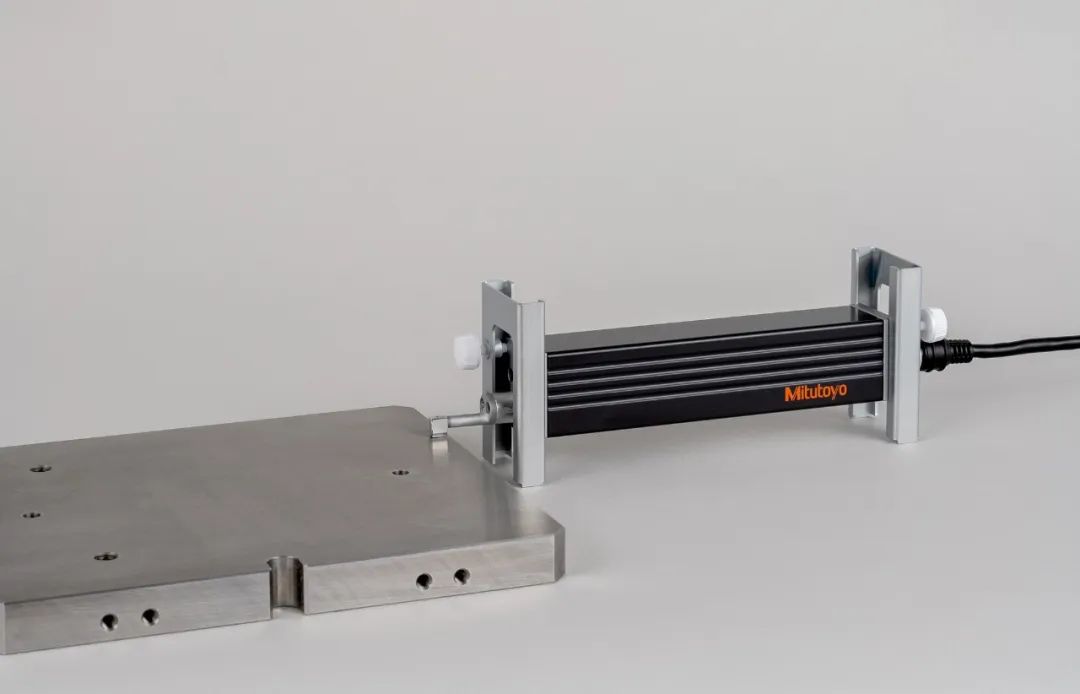

应用驱动器支架,可以帮助降低测量面的调平工作的难度,不管是平面还是圆柱面,都可以轻松搞定调平。

解锁SJ-210便携式粗糙度仪的更多测量

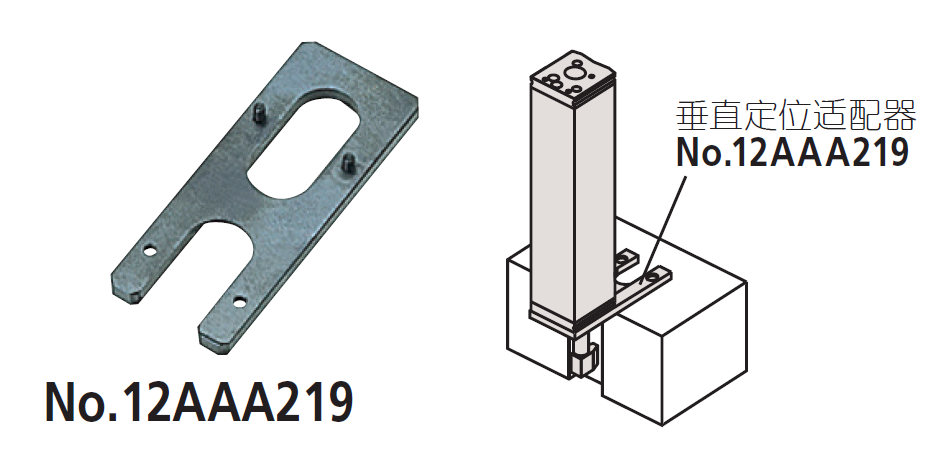

此外,还可以选择不同的适配器来解锁更多测量应用场景。比如,在垂直方向测量时,可以与垂直定位适配器组合来实现:

解锁SJ-210便携式粗糙度仪的更多测量

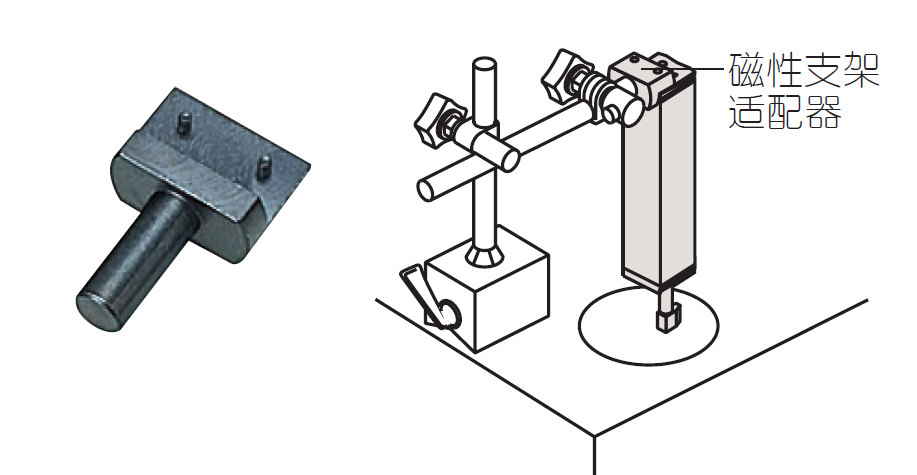

遇到测量磁性工件时,则可以选择磁性支架适配器来组合:

解锁SJ-210便携式粗糙度仪的更多测量
需要对相同工件进行重复测量时,可以借助一些安装附件来提升测量效率。

批量测量圆柱形状的工件时,可选择圆柱轴向测量附件:


遇到局部有段差或凹陷的工件时,可以选择滑动测量附件:

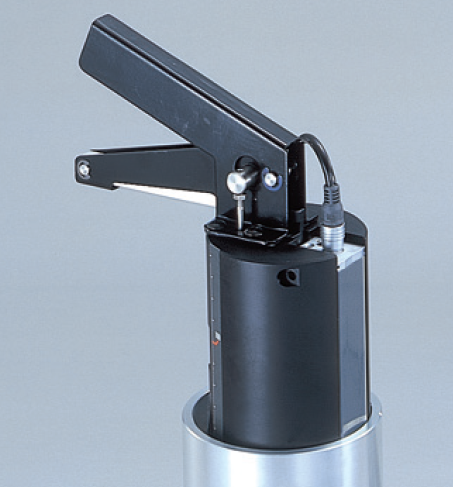

以及应对测量缸体的缸孔内面时,还可以使用内径测量附件:

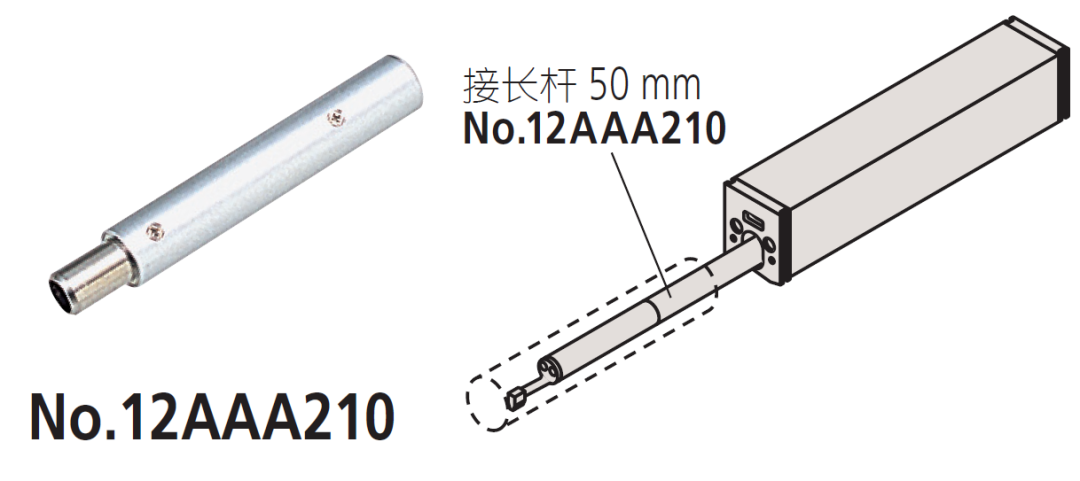

如果您需要更长的取样范围时,可以通过接长杆来实现。

解锁SJ-210便携式粗糙度仪的更多测量

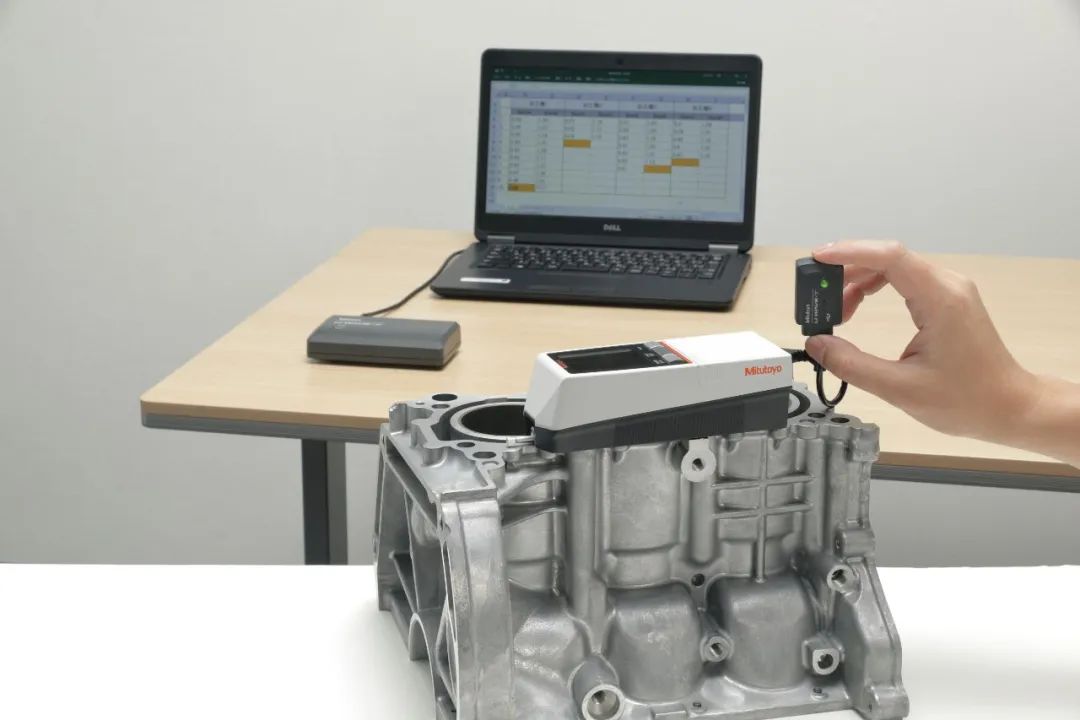

支持数据输出 无线有线都可以

IoT时代,SJ-210完美支持数据输出,可大幅减少输入数据的工时,新手也能轻松操作。

解锁SJ-210便携式粗糙度仪的更多测量
