振动障碍

振动障碍是指在进行加工、检查、测量等时因振动而产生的问题。振动障碍会对加工精度、质量及检查结果造成重大影响、因此需要选择及实施适当的振动消除及防振产品。主要振动障碍如下。

工精度及品质
  • 尺寸、形状及表面状况不稳定
  • 磨削表面的波动、凹痕
  • 线材切割表面不均匀
检查及测量
  • 吞吐量不会增加
  • 不可重复检查
  • 画像模糊及歪斜

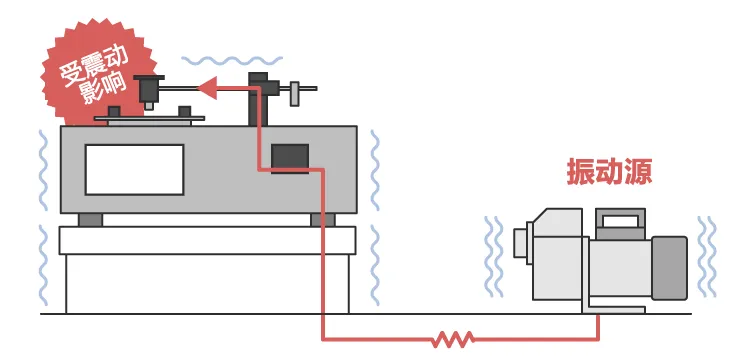

振动故障情况确认

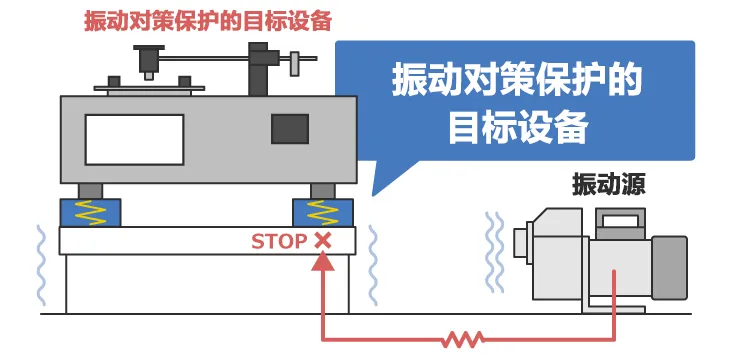

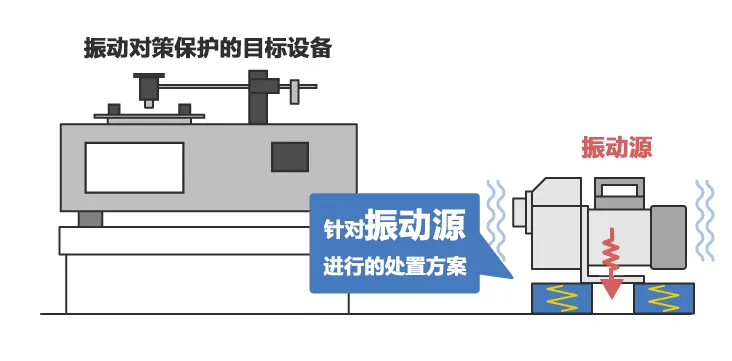

会在振动失灵的情况下、严格检查有关问题的情况、包括何时及在何种情况下发生的问题、以及有关问题的设备与振动源之间的关系、以及振动频率、等等。此外、会考虑是否应对故障设备及振动源。

振·防振产品如何选择

重点
就故障设备及振动源而言、最好减少设备的基本资料(制造商、设备名称及型号)、总重量、支撑点的数目、形状、布局及载荷分配(重心)、移动载荷、载荷的变化、转速、频率、振动对策的存在或不存在、摇晃、阻尼、垂直╱水平等。

选择产品的要点

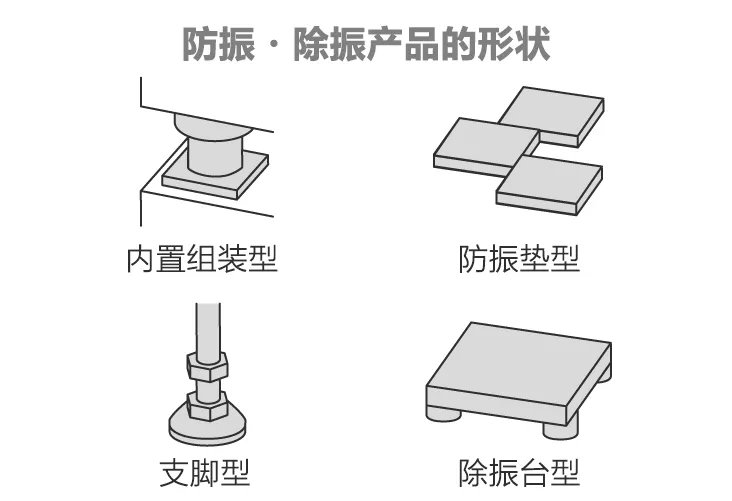

选择正确的除振·防振产品时、要着眼于「振动频率」「载重」「功能·形状」这3个字符。防振及防振产品的固有频率以振动频率的1/2以下为基准、负荷必须在承受负荷范围内。此外、会从不同类型的功能及形状(即)中挑选最佳产品、即:底座、垫板、嵌入式(安装式)。

振·防振产品如何选择

产品甄选实例

以压缩机的防振措施为例、介绍选择防振及防振产品的方法。

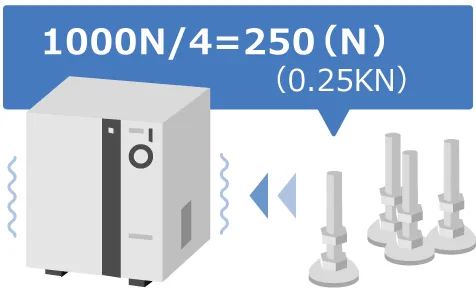

1.首先选定产品的形状。在本例中、我们考虑「足型」。
泵转速实施例)2400rpm
主体重量 实例)1000N(约100kg)
脚数实例)4

振·防振产品如何选择

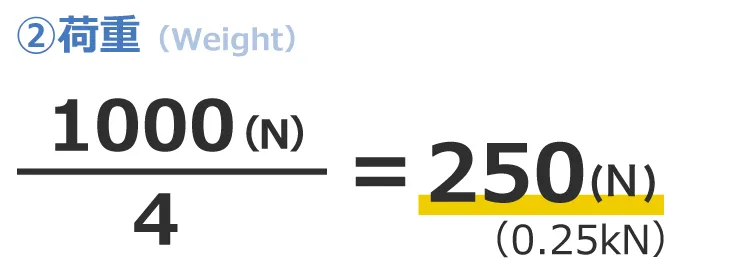

2.会使用公式导出「振动频率」及「负荷」、以确定选择的基准数值。

振·防振产品如何选择

振·防振产品如何选择

重点
使用的除振振荡产品的共振频率(或者固有振动频率)为防振·防振的振动频率为1/2以下的标准、因此选择40Hz/2=20Hz以下的负荷250N(0.25kN)为宜。

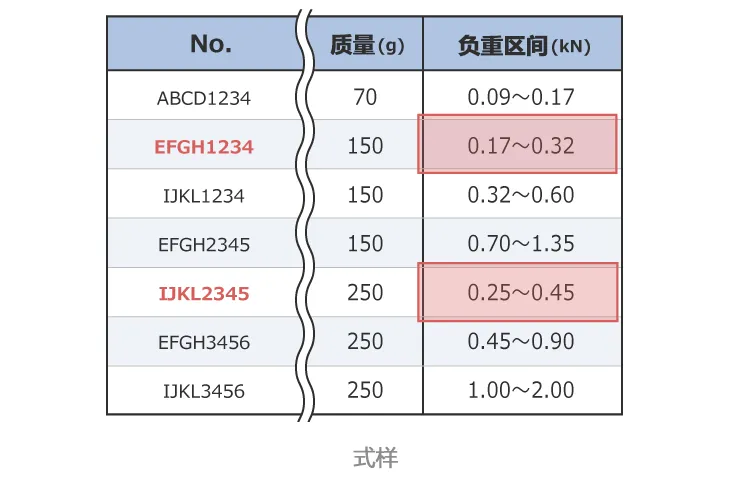

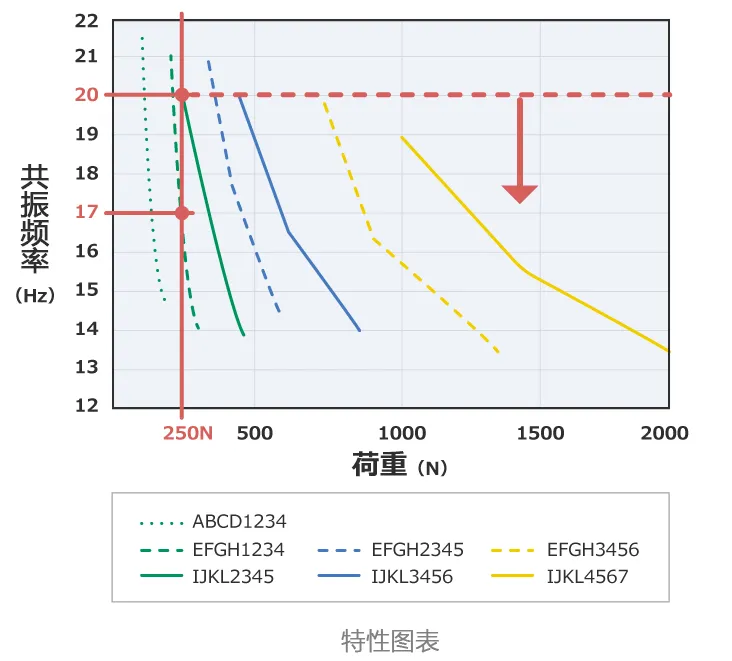

3.规格—根据价格表及「共振频率曲线(特征数据)」、我们将寻找具有250N(0.25kN)容许负载及20Hz或以下共振频率(或自然频率)的产品。在下表的情况下、我们发现框内所列的地方属适用

振·防振产品如何选择
振·防振产品如何选择

制定措施时的注意事项

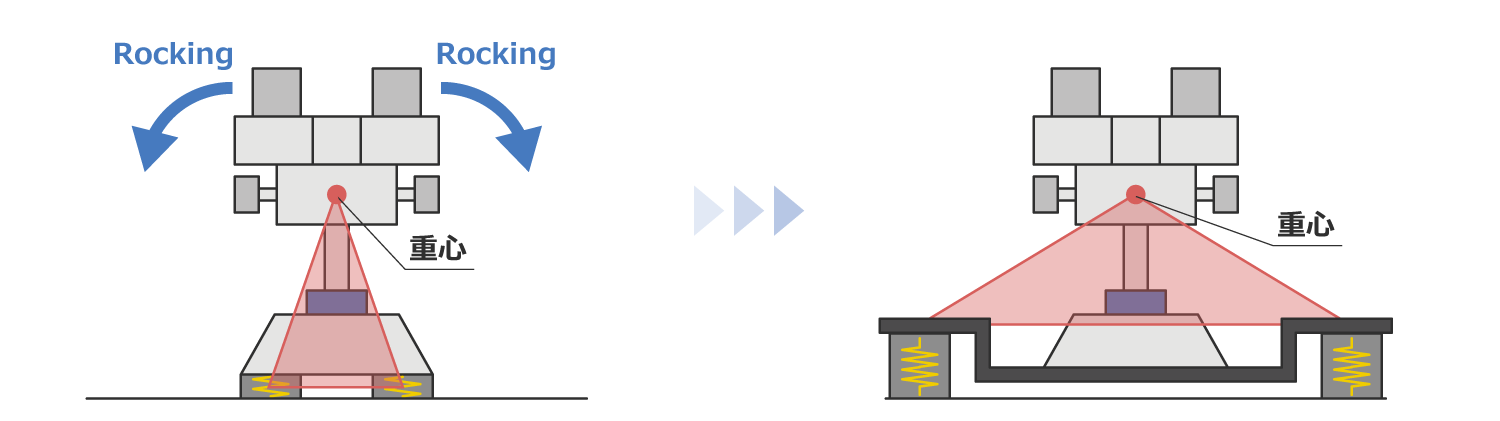

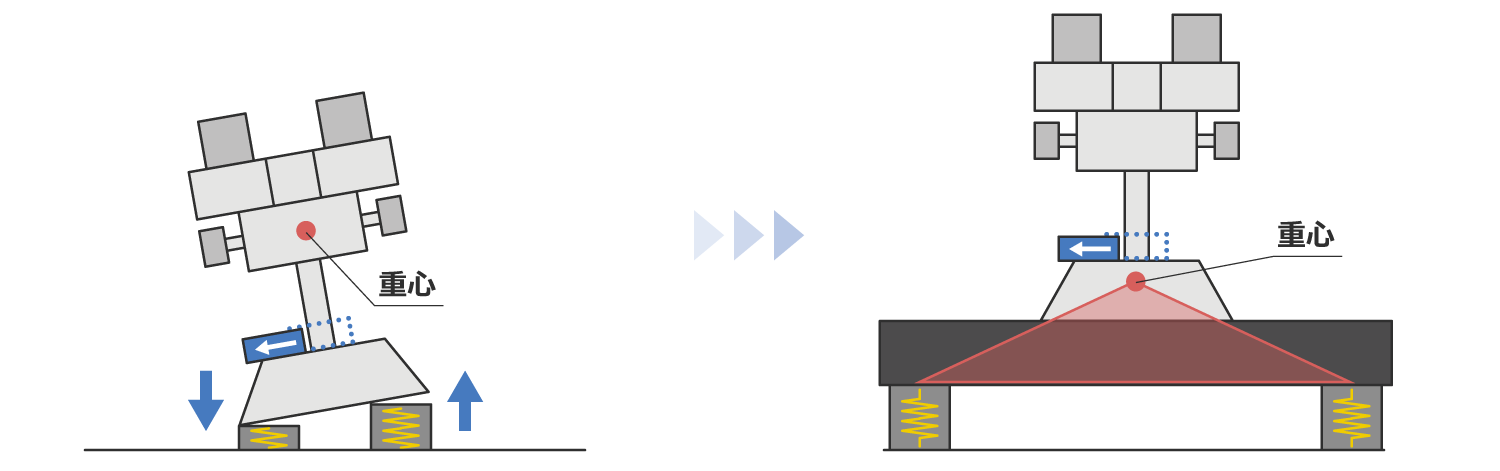

1.重心高
特别是在重心较高的装置的情况下、装置的歪斜及晃动可能会变大、导致故障:有一种方法使用防振平台、确保其重心位于较低位置。

振·防振产品如何选择

振·防振产品如何选择
2.负荷太轻

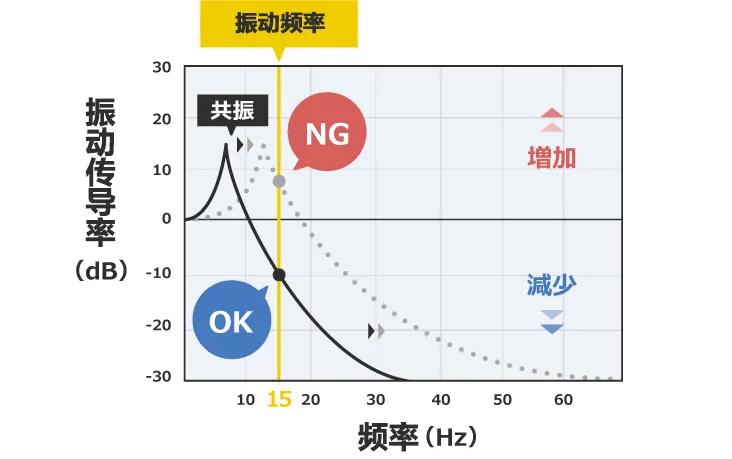

负荷过轻时、无法发挥轻松的除振、防振产品的性能。根据以下图表以及公式中可以得出、负载越重获得的F0越小、会像实线偏移、反之则向虚线方向偏移。当振动频率与波形图交叉点在0以上时、非但无法获得防振效果、反而因共振导致振动会被放。大因此,请选定除振、防振产品时、请确保除振对象的质量在「容许载荷范围内」。

振·防振产品如何选择 振·防振产品如何选择
