CNC编程如何用M代码来停止程序

时间:2019-12-25    来源:哈斯小贴士    编辑:Anduin
想要编程员的新程序加工成百上千的零件,没有对程序进行优化验证是万万不能的。

对于操作员来说,要验证一个新程序,就必须和编程员充分的沟通。沟通的渠道可以是程序里的备注,程序单上的提醒,如果有必要,还可以是面对面的交流。

CNC编程如何用M代码来停止程序

在哈斯的系统里,程序里的备注有2种方式。

利用传统的小括号“(……这里的备注可以是各种语言的文字……)”。小括号中的内容只作为编程员和操作员的沟通信息,机器的控制系统只会显示那些内容,并不会执行。

举个例子:

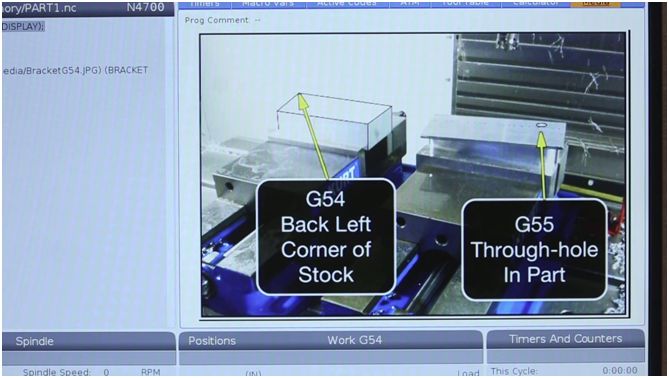

如果我在一个加工M6的螺纹程序前,加入备注“(M6)” ,这时候控制系统只会显示这些内容,但是不会执行这个代码的另一个功能。M6:自动换刀。哈斯最新的数控系统NGC里添加了一个新功能----M130 :插入多媒体文件。这时候,备注的内容就可以不仅仅是文字,还能通过图片,PDF文档和视频来传达更多信息。

CNC编程如何用M代码来停止程序

程序单可以在程序还未上机验证前,就将信息传递给操作员,所以有一些特殊的要求就可以提前实现。比如说:对于刀具悬长的特殊要求;或者一个加工程序需要4个小时,操作员需要在加工到2个小时的时候检查刀具是否完好等等。

对于一些临时的,但是特别重要的信息,比如说:必须要在今天下午3点前完成程序的验证,其中要特别注意新冷却液的表现! 显然面对面沟通更有效率一些。

CNC编程如何用M代码来停止程序

显示备注信息的位置,也值得考虑。

在绝大数情况下,程序代码的执行速度远远超过操作员的观看速度,所以只有当机器停止时,你才会看到备注的信息。

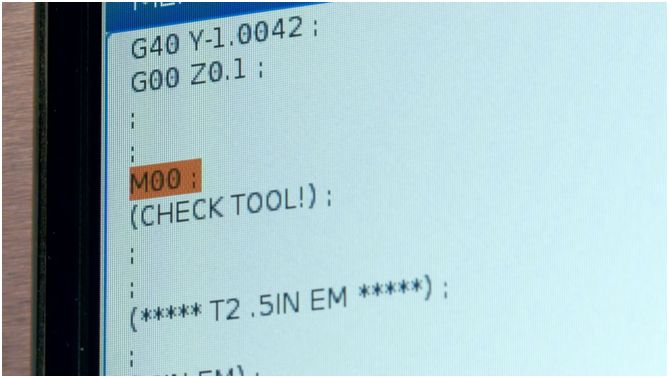

而让机器停止的代码一般有下面视频里的4种。哈斯特有的42号设置,也可以实现让机器停止的功能,此功能会在每次执行M06代码之后让机器停止,等待操作员装上已经对好刀的刀具。其中关于备注显示的位置,要特别注意的是:M130是使用在停止代码之前,而普通的文字备注使用在停止代码之后。


版权声明:本文出自思诚资源(官方微信服务号:ec-sourcing)
转载请保留出处和本文地址:http://www.sczy.com/article-2096.html
若涉及版权问题,请及时与我们取得联系
