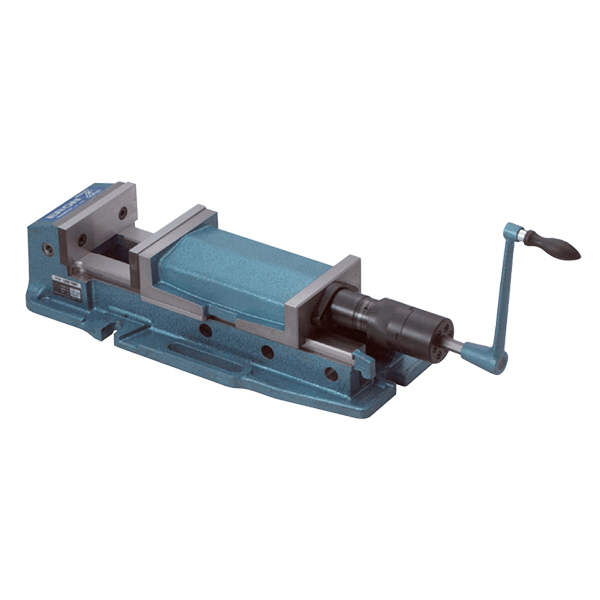

NABEYA-LOCK-TIGHT 液压平口钳MKⅢLTH3P-150S



NABEYA-LOCK-TIGHT 液压平口钳MKⅢLTH3P-150S

与同等产品LTH3P-150相比,全长短125mm、重量轻 7kg。另外,液压与手动的切换采用啮合式防误动作机构。

附 件 专用安装螺栓套装 适用T型槽宽18mm・・・2组



          标准导位块(2个1组)适用槽宽18mm・・・1组

          手柄・・・1根

与同等产品LTH3P-150相比,全长短125mm、重量轻

   7kg。另外,液压与手动的切换采用啮合式防误动作机构。

可锻铸铁制,夹紧时极少发生弯曲、损坏。

滑动部采取火焰淬火(HRC45),耐磨损性优异。

液压泵(正在申请专利)通过了300,000次以上的动作测试,

   故障少、可实现强力夹紧。

通过调整开始开闭的位置,可获得3个位置的最佳钳口张开度。

精度优于原JIS 0级。


LOCK-TIGHT 液压平口钳 LOCK-TIGHT 液压平口钳

尺寸表

型号

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

价格

LTH3P-150S

558

507-807

210

156

75

132

74

0-300

18

89

163

100

100

190

97

17.5

18

14

立即询价

规格

型号

钳口

钳口

钳口

标准导位块

夹紧力

重量kg

LTH3P

LTH3P-G(并排配置规格)

宽度

高度

张开度

宽度

kN

订单号

型号

订单号

型号

LTH3P-150S

156

57

 300

18

40

 41

67819

LTH3P-150S

68833

LTH3P-150SG



夹紧方法
①采用液压的夹紧方法
    ・ 在切换轴环与套筒的凹凸部分离的状态下,顺时针旋转手柄。
    ・ 钳口接触工件后,在10kN左右的夹紧力作用下内部离合器结合。
    ・ 离合器结合后,仅手柄和套筒旋转,进行液压夹紧操作。

    ・ 夹紧力和手柄操作(离合器动作后)

手柄操作(旋转)

1

2

3

4

夹紧力(kN)

12

20

30

40

     ・ 采用液压的夹紧行程约为1.8mm。

②采用螺杆的夹紧方法
     ・ 将切换轴环滑向套筒侧,在切换轴环与套筒的凹凸部啮合的状态下,顺时针旋转手柄。
   (在凹凸部啮合的状态下离合器切断。)
     ・ 采用螺杆的夹紧力最大为10kN左右。

③同时采用螺杆和液压进行夹紧
    ・ 夹紧易发生变形的工件以及要夹紧的表面有黑皮等凹凸的工件时,在采用螺杆进行夹紧后,再采用液压进行夹紧。
    ・ 在按②采用螺杆进行夹紧操作后,按①采用液压进行夹紧。
    ・ 夹紧力为(螺杆夹紧力)+(液压夹紧力)。
    ・ 对于可能会产生较大变形的工件,在夹紧后请确认有无完全固定。

LOCK-TIGHT 液压平口钳



液压机构零件
LOCK-TIGHT 液压平口钳


 ■订购并排配置品(无论配置多少台,A、B的误差均可调整在0.01以内)
    请订购并排配置规格品(末尾符号G)。
    订购时,请注明使用机床的槽宽。
    并排配置规格品仅初次购入时可进行制作。
  LOCK-TIGHT 液压平口钳

液压单元

适用机型

订单号

型号

LTH3P-150S

69390

LTH3P150S-ASSY



参见页
LOCK-TIGHT 液压平口钳


精度标准 (静态精度)
LOCK-TIGHT 液压平口钳
