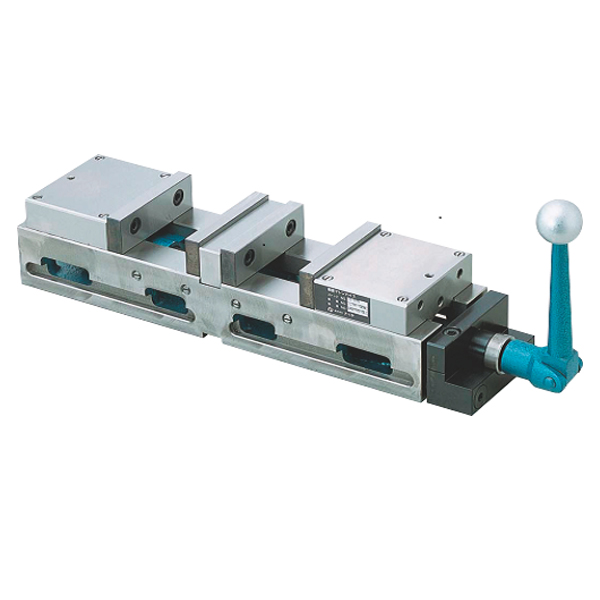

NABEYA-LOCK-TIGHT 双口平口钳LTM100WL



NABEYA-LOCK-TIGHT 双口平口钳LTM100WL

ERON-NABEYA雅朗双口平口钳出厂时为双侧夹紧型;可同时快速夹紧两个工件;也可同时夹紧两个尺寸不同的工件。

附 件:标准导位块(2个1组)适用槽宽18mm・・・1组

             手柄・・・1根

             单侧夹紧型用替换件・・・1套

出厂时为双侧夹紧型。

可同时快速夹紧两个工件。

也可同时夹紧两个尺寸不同的工件。

采用LOCK-TIGHT(锁紧式)防上浮机构,可防止夹紧时工件

  上浮。

通过替换标配零件,也可用于单侧夹紧型。

底座为可锻铸铁(FCD600)制,滑动面进行了火焰淬火

  (HRC45)。

图片参数

双口平口钳

双口平口钳 双口平口钳

                                                                                                                                                            尺寸表

型号

A

B

C

D

E

F

G

H

I

J

K

价格

LTM100WL

385

57

104

101

32

48

0-70.5

14

12

6

18

立即询价

LTM150WL

520

73

154

151

44.2

53

0-103

14

17

6

18

立即询价


型号

L

M

N

 O

P

Q

 R

S

T粗牙

U

V

价格

LTM100WL

7

 75.5

192.5

108.5-62.5

6

14

 67

86

M8X1.25

167.5

27-189

立即询价

LTM150WL

7

 100.5

260

136.5-66.5

6

19

85.5

130

M8X1.25

259

53-259

立即询价


                                                                                                                                                             规 格

订单号

型号

钳口宽度

钳口张开度

钳口高度

标准导位块宽度

夹紧力kN

重量kg

价格

56973

LTM100WL

101

70.5(189)

32

18

15

17

立即询价

58038

LTM150WL

151

103 (259)

44.2

18

20

41

立即询价

                                                                                                                                                                                                                                    ※钳口张开度的( )尺寸为用作单侧夹紧型时的尺寸。



双口平口钳

零件及特别附属品(请参见下页)

  参见页

双口平口钳

精度标准
  (静态精度)
双口平口钳

分解结构图
双口平口钳



夹紧两个尺寸不同的工件时

  左右活动钳身以任意位置为中心呈对称开闭。
  松开固定螺栓后,螺杆即可移动。
  这样,将手柄转向右侧后,LTM100WL可将左右活动钳身
  的中心向左移动13mm、向右移动33mm。
  两个工件的最大尺寸差如图所示。
  请安装工件,在初步紧固的状态下拧紧固定螺栓,然后固
  定螺杆。
