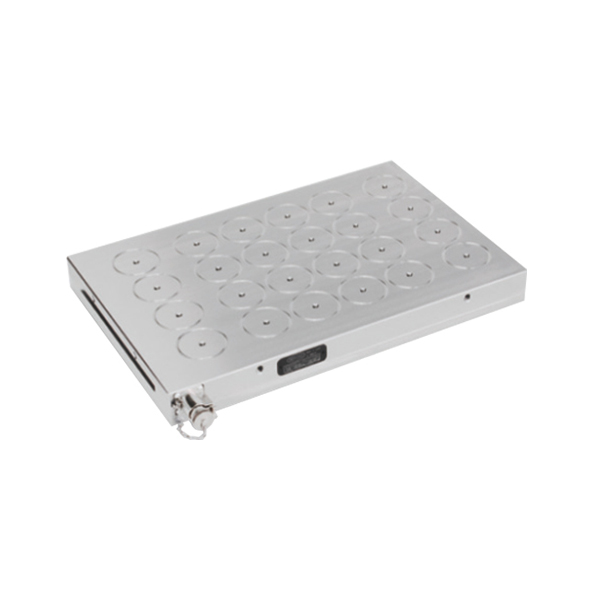

日本ERON-NABEYA电磁吸盘MTB406HD70S


查看大图

日本ERON-NABEYA电磁吸盘MTB406HD70S

永磁式磁性卡盘在拔下电源电缆的状态下,也可保持夹紧力。

  • 商品编号:MTB406HD70S

日本ERON-NABEYA电磁吸盘MTB406HD70S

资料下载:  电磁吸盘MTB电磁吸盘

MTB电磁吸盘

●永磁式磁性卡盘在拔下电源电缆的状态下,也可保持夹紧力。

●通过使用钕磁铁的6150N的强大吸附力固定工件。

●从下面吸附工件,无需担心与刀具发生冲突。


■图片参数


电磁吸盘


■特点

 强力吸附6150N…但不易附着切屑。
(1个磁极φ70mm:使用SS400时)
工件厚度为磁极长度的约一半以上时,工件的上表面几乎不会附着切屑。
磁力线在工件内部穿过,从N磁极流向S磁极,因此工件上不易附着切屑。
电磁吸盘
 提高作业效率
手紧夹具需要利用工具进行夹紧,而电磁吸盘无需工具,可减轻作业人员的负担。
电磁吸盘
 稳定需进行表面加工的变形工件及氧化皮工件的精度。
若在电磁吸盘上使用磁性垫高块/磁性工件支承座,可根据高度基准进行夹紧,
另外还可夹紧工件中心。
电磁吸盘
 工序集约(上表面及轮廓加工)。
手紧夹具在确保夹紧部位时,需要注意加工冲突,而电磁吸盘由于采取下部吸附,冲突区域少,使用安全。
电磁吸盘
  防止切削液进入。
放置工件的上表面未使用树脂或黄铜。表面为全金属,可防止进入切削液,提高耐久性。
电磁吸盘

使用方法
 ①插入连接器。
电磁吸盘
 ②拔下连接器,安装防水罩。
电磁吸盘
 ③开始加工。
电磁吸盘
 ④加工结束后,再次插入连接器。
电磁吸盘
 ⑤更换工件。
电磁吸盘


■规格型号
电磁吸盘

订货号

型号

尺寸A×B×C

磁极尺寸D

磁极数

吸附力(1个磁极)N

吸附力(整个面)kN

附带控制器

重量kg

价格(RMB)

107666

MTB304HD70S

320×425×51

φ70

12

6150

73

ST120F

50

立即询价

107667

MTB306HD70S

320×610×51

18

110

ST120F

72

立即询价

107668

MTB308HD70S

320×800×51

24

147

ST120F

95

立即询价

107669

MTB310HD70S

320×965×51

30

184

ST120F

114

立即询价

107670

MTB404HD70S

405×425×51

16

98

ST120F

64

立即询价

107671

MTB406HD70S

405×610×51

24

147

ST120F

91

立即询价

107672

MTB408HD70S

405×800×51

32

196

ST120F

120

立即询价


ERON-NABEYA MTB电磁吸盘介绍


■附件

 控制器ST120F
电磁吸盘
 控制器ST200F
电磁吸盘
