自营日本大隈_OKUMA CNC车床GENOS系列L2000-e/L3000-e

CNC车床GENOS系列

实现功能强大，高品质的加工

基本结构

内藏式马达

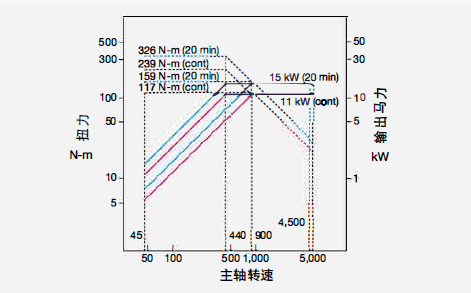

■ GENOS L2000-e
·轴承内径：01 00 mm
·通孔直径：062mm
·主轴转速：5,000min-1
·高功率：15/11 kW (20分钟／连续）
·扭力：326/239 N-m (20分钟／连续）

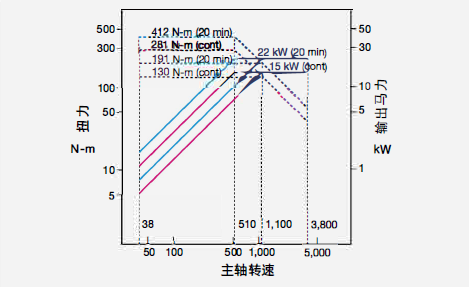

■ GENOS L3000-e
·轴承内径：0120mm
·通孔直径：0 80mm
·主轴转速：3 ,800minmin-1
·高功率：22/15 kW (20分钟／连续）
·扭力：412/281 N-m (20分钟／连续）

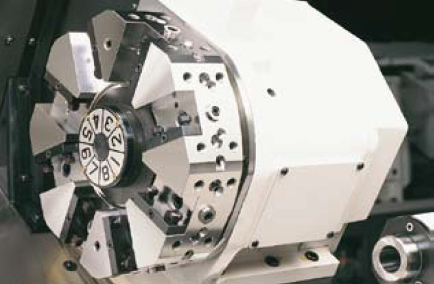

刀塔

车削

车削＋铣削

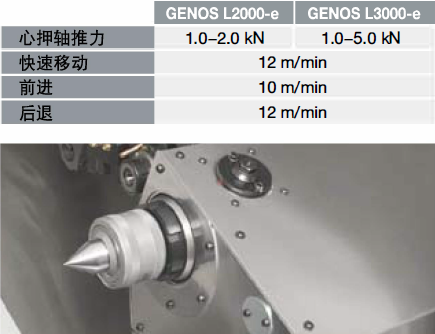

尾座
■ 油压尾座（标准）
■ NC尾座（特殊）

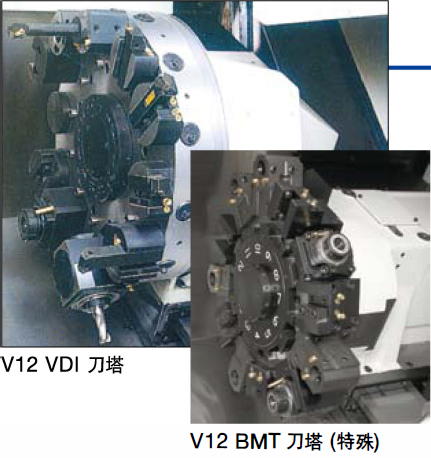

铣削刀具回转轴

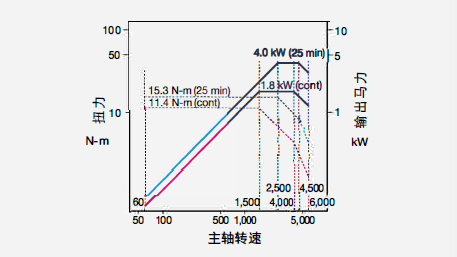

■ GENOS L2000-e (M)
V12 VDI刀塔
主轴转速：6,000min-1
输出马力：4.0/1.8 kW (25分钟／连续）
扭力：15.3 N-m

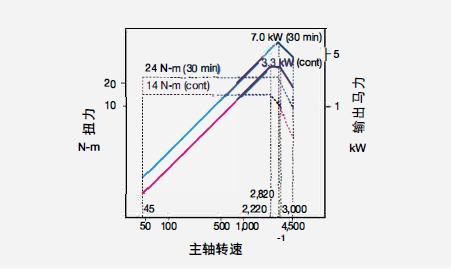

GENOS L3000-e (M)
V12 VDI刀塔
主轴转速：4,500min-1
输出马力：7.0/3.3 kW (3 0分钟／连续）
扭力：24 N-m

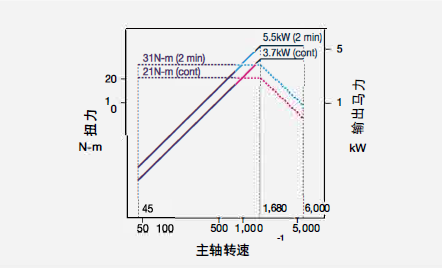

GENOS L3000-e (M)
V12 BMT刀塔（特殊）
主轴转速：6,000min-1
输出马力：5.5/3.7 kW (2分钟／连续）
扭力：31 N-m

操作容易

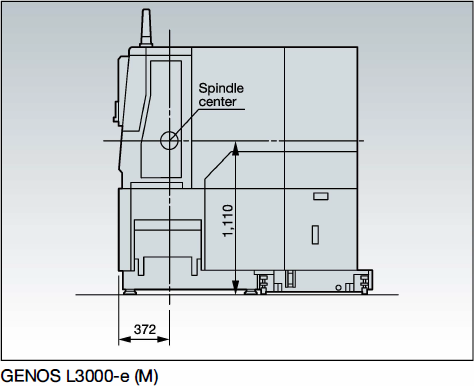

贴近性的设计

主轴中心商1,100m/m，深372m/m位置，减轻作业者的工作负担。

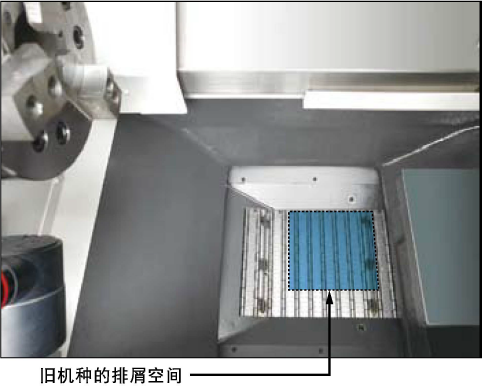

优秀的排屑功能

切屑排出口比以前大2倍，排屑推积最小化，清洁频率减少最大化。

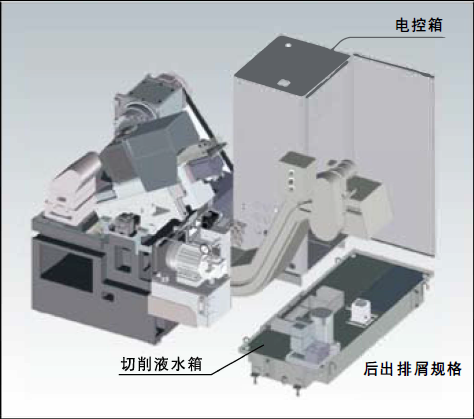

外置式切削液水箱
切削液水箱可以与机器分开更容易清洗。
水箱和电控箱共用维护空间，减少机器占地面积。

OPS智能化技术，减少操作者负担

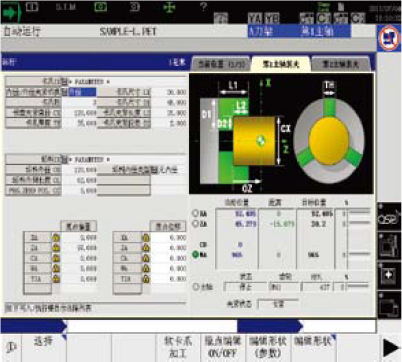

加工准备画面
主轴选取／现在位置／夹头参数／原点设定等在同一画面操作

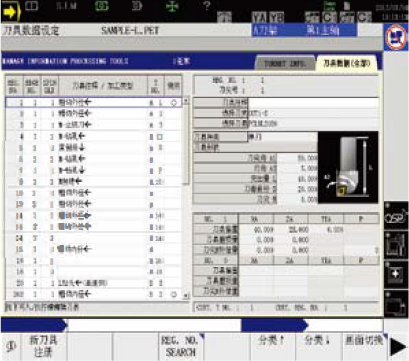

刀具资料设定画面
每一把刀具、形状、加工种类等加工情报管理

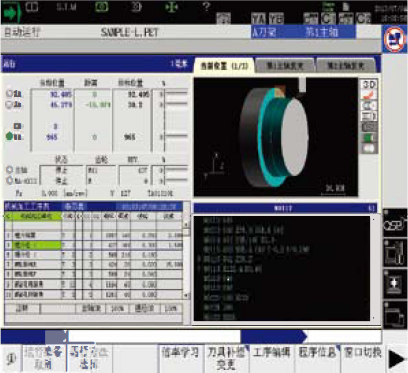

加工运转画面
一个画面操作对应：现在位置／主程式／3D模拟动画／IGF对话式工程

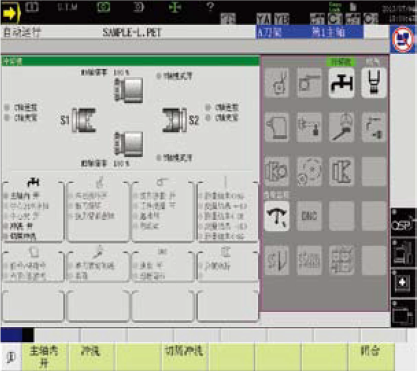

机械操作面盘画面
集合使用频度高、新的机械操作功能

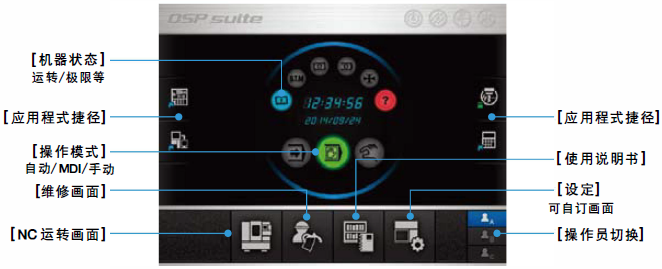

OSPSUite o5尸P3OOLA-e

生产指示，设定信息，加工利用，机器维修信息等等。

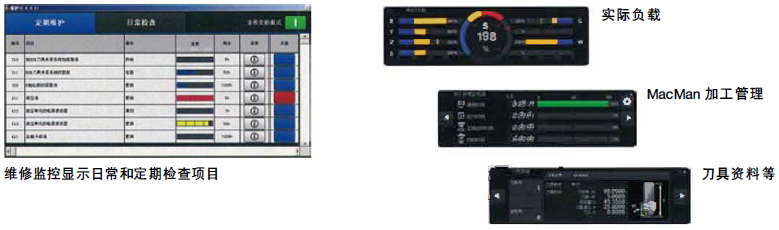

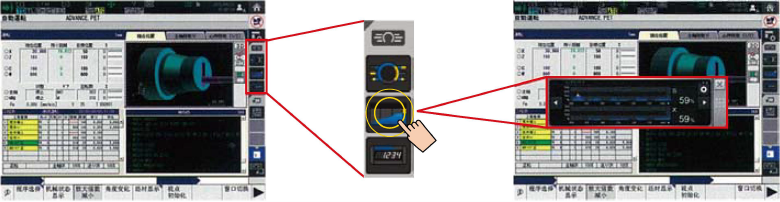

suite应用程式
实际负载， MacMan 加工管理，刀具资料。

■ suite操作
使用高度可靠的触控面板。

标准规格

基本规格	轴控制	x,z两轴同动
	位置回馈	OSP全区域绝对位置（无须原点复归）
	最大设定单位	8位土9999.999mm
	最小设定单位	X轴：1μm(dia), Z轴：1μm
	进给功能	进给倍率：0-200%
	主轴控制	直接主轴转速指令(S4)固定切削转速
		主轴转速倍率(50~200%），最佳化旋转速度设定
	刀具补正	形状补正：32组、刀具补偿．32组
	显示功能	15寸彩色触控式萤幕
	自我诊断	自行诊断井显示程式，操作，机台与NC系统问题
	记忆体容量	程式记忆容虽：2GB，操作备份容量：2MB
操作功能	suite应用	实际负载，加工管理，监视，刀具资料等
	suite操作	高稳定性触控面板，简易操作
	程式设计	程式管理，编辕，多工功能调度程式，固定循环，特殊固定循环，刀昆R补偿M－主轴同步攻牙， 固定钻孔循环，四则运莽，逻辑运莽，变数功能程式自动编辑功能{LP4)程式编辑辅助功能．
	简易操作	单— 画面（多功能显示）
	机器操作	MDI，手动（快速进给手动切削进给手轮进给），负载表操作辅助，报警辅助，顺序复归， 手动插入＆自动复归，自我诊断，PLC监视功能主轴定位（电子式）
	加工管理	外部输出加工管理：加工结果、车床稼动率、故障信息和报表等
通讯／网路		USB传输、网路
高速高精度		Hi-G切削
节能功能	ECO-suite	ECO节电功能

机器规格

项目	型号名称	单位	GENOS L2000-e (L)			GENOS L2000-e (M)
	规格		Lx290	Lx290 含尾座	Lx500	Mx380
容量	床台旋径	mm	φ450
	最大加工直径	mm	φ280 [φ230]			φ200
	最大工件长度	mm	290		500
行程	x轴	mm	165
	Z轴	mm	330		520 [470]
	C轴角度控制	deg	-
主轴	主轴转速	min-1	45 - 5,000
	转速范围		2 段式无段变速
	主轴鼻端		JISA2-6
	主轴孔径	mm	φ62
	主轴前轴承直径	mm	φ100
刀塔	型式		vs [V12 I			V12  VDI （轴向）
	刀把数	tool	8 [ 12 ]			12 (LIM)
	外径刀柄尺寸	mm	25 X 25			20 X 20
	内径刀柄直径	mm	φ40 I φ32 l			φ32
	换刀时间	sec/1index	0.3			0.1
M轴马达	主轴转速	min•1	-			50 to 6,000
	转速范围		-			无段变速
进给速度	快速移动 {X, Z)	m/min	X: 25, Z: 30
	快速移动{C)	min•1	-			200
	进给速率{X,Z)	mm/rev	0.001 ~ 1,000.000
尾座	尾座心押轴直径	mm	-	φ55[op]	φ90
	套筒之推拨孔		-	MT.4[op] （活动式顶针）	MT.5 （活动式顶针）
	心押轴行程	mm		80 [op]	100
马达	主轴	kW	15/11 (20 分／连续）
	M 轴马达	kW	-			4.0/1.8 (25 分／连续）
	x轴	kW	3
	z轴	kW	3
	切削液泵	kW	0.8
机器尺寸	机台高度	mm	1620
	占地面积（含水箱）	mmxmm	1,582 X 1,853	1,582 X 1,853	2,080 X 1,853
	机台重量	kg	3,000	3,200	(3,800〉	(4,000〉
CNC控制器			OSP-P300LA-e

特殊规格(L2000-e, L3000-e)

刀塔(L)	• V12
夹头	• 夹头自动开／闭确认
	• 夹头夹持气密检测
	• 夹头高／低压切换
测量	•机内工件量测
	•校刀器（手动／自动）
尾座 （仅限油压类型）	•尾座心押轴自动前进／后退确认
	•尾座推力高／低压切换
吹气装置	• 夹头吹气• 刀塔吹气• 主轴中心吹气
切屑液	• 高压力泵
	• 液面检知• 油雾回收机
切屑输送机	• 右侧（低／高）后出（低／高）
自动门开／关	• 拉门天窗右侧
自动化	• 机械手·机器人·工件捕捉器
	• 工件支撑·棒材送料机

机器规格

项目	型号名称	单位	GENOS L3000-e (L)		GENOS L3000-e (M)
	规格		Lx500	Lx1,100	Mx450	Mx1,000
容量	床台旋径	mm	φ520
	最大旋径（往复台）	mm	-		φ400
	最大加工直径	mm	φ390 [ 0340]		φ300
	最大工件长度	mm	500	1100	450 ［径向： 380 ]	1060  ［径向： 980]
行程	x轴	mm	235
	Z轴	mm	520	1144	520 ［径向： 460]	1144 ［径向： 1,050 ]
	C轴角度控制	deg	-		360° (0.001°单位）
主轴	主轴转速	min-1	38 ~ 3,800
	转速范围		2 段式无段变速
	主轴鼻端		JIS A2-8
	主轴孔径	mm	φ80
	主轴前轴承直径	mm	φ120
刀塔	型式		VS [V12 ]		V12 VOi（ 轴向） ［V12 BMT（径向）］
	刀把数	tool	a [ 12 ]		12 (L IM)
	外径刀柄尺寸	mm	25 X 25
	内径刀柄直径	mm	φ40
	换刀时间	sec/1index	0.3		0.1
M轴马达	主轴转速	min-1	-		45 - 4,500 ［径向： 45 - 6,000]
	转速范围		-		无段变速
进给速度	快速移动(X, Z)	m/min	X:25,Z:30
	快速移动©	min-1	-		200
	进给速率(X, Z)	mm/rev	0.001 ~ 1,000.000
尾座	尾座心押轴直径	mm	φ90
	套筒之推拔孔		MT.5 （活动式顶针）	MT.4 （固定式顶针）	MT.5 （活动式顶针）	MT.4 （固定式顶针）
	心押轴行程	mm	100
马达	主轴	kW	22/15 (20 分／连续）
	M 轴马达	kW	-		7.0/3.3 (30 分／连续） ［径向： 5.5/3.7 (2 分／连续）］
	x轴	kW	2.8
	Z轴	kW	3.5
	切削液泵	kW	0.8
机器尺寸	机台高度	mm	1,790	2,060	1,790	2,060
	占地面积 （含水箱）	mmxmm	2,279 X 1,870	3,560 X 2,470	2,279 X 1,870	3,560 X 2,470
	机台重量	kg	4,800	(6,700〉	5,000	(7,000〉
CNC控制器			OSP-P300LA-e

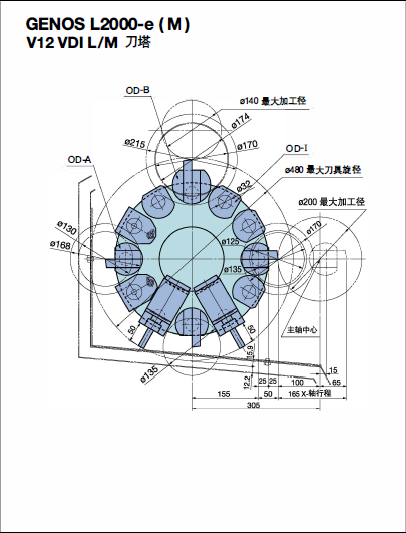

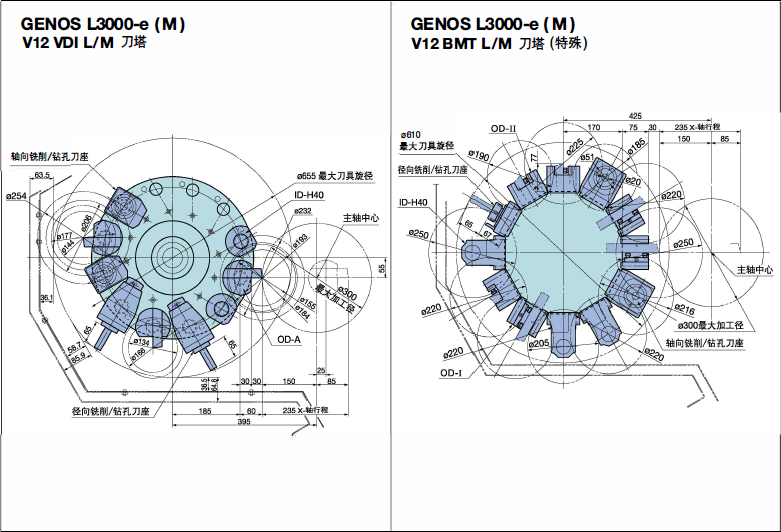

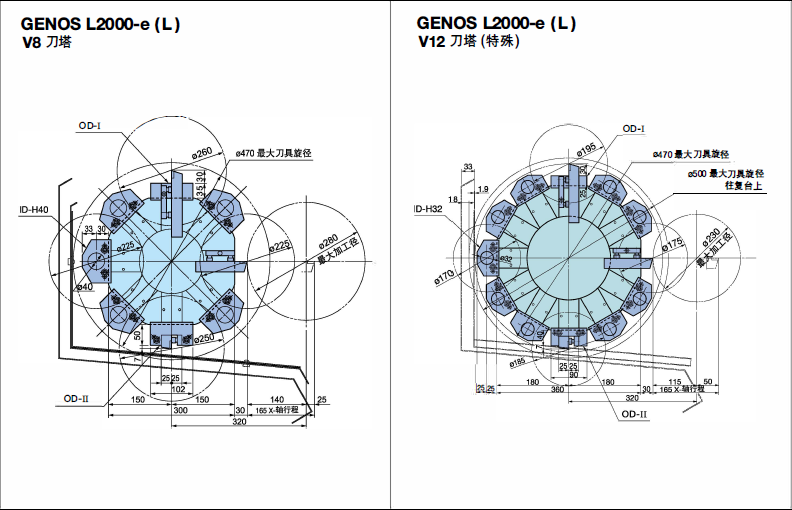

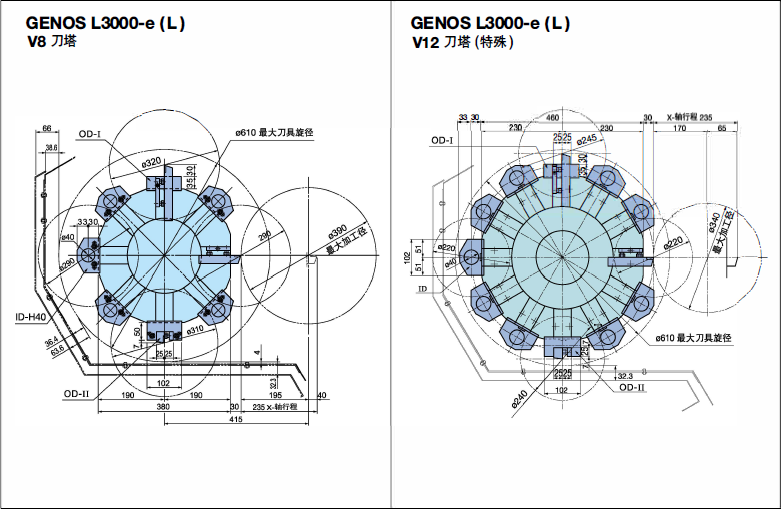

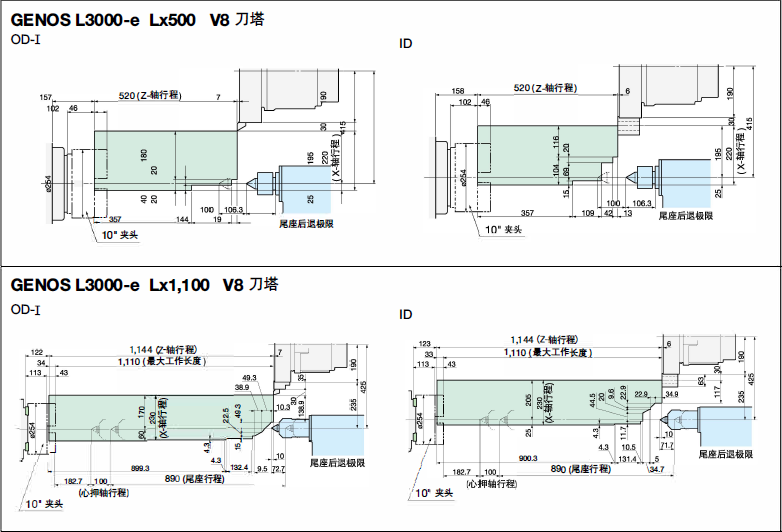

刀具干涉图

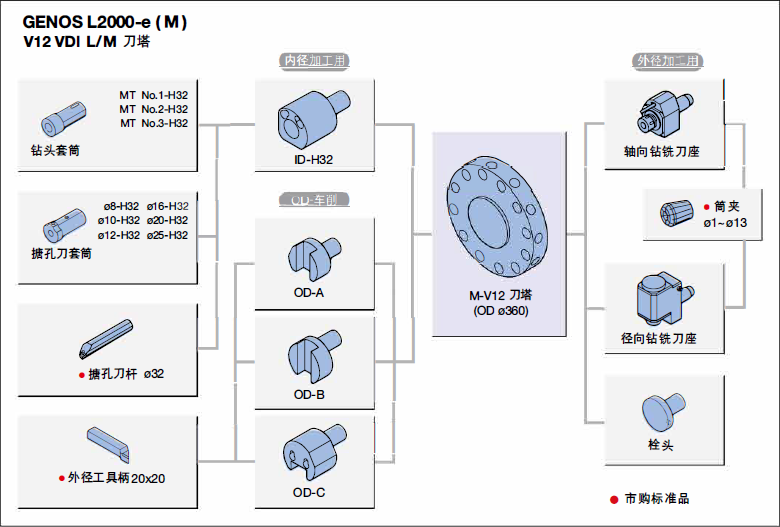

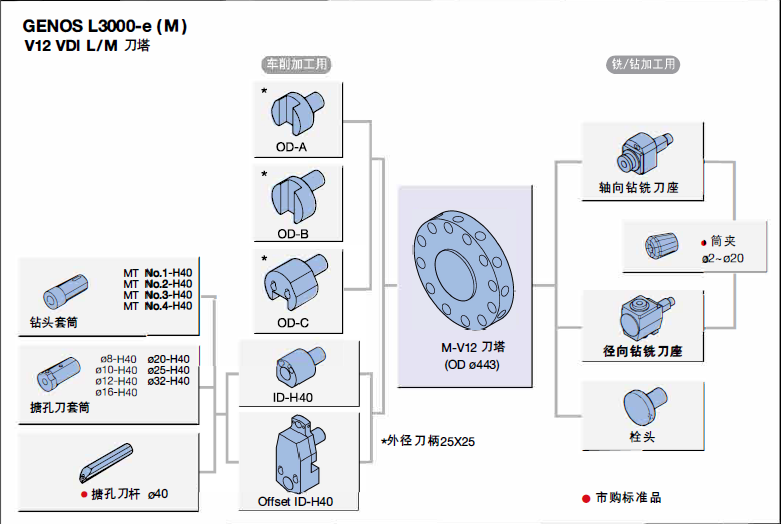

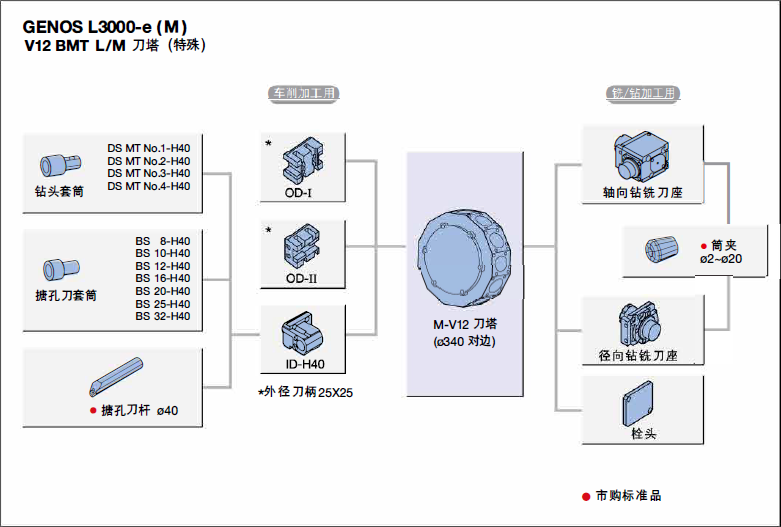

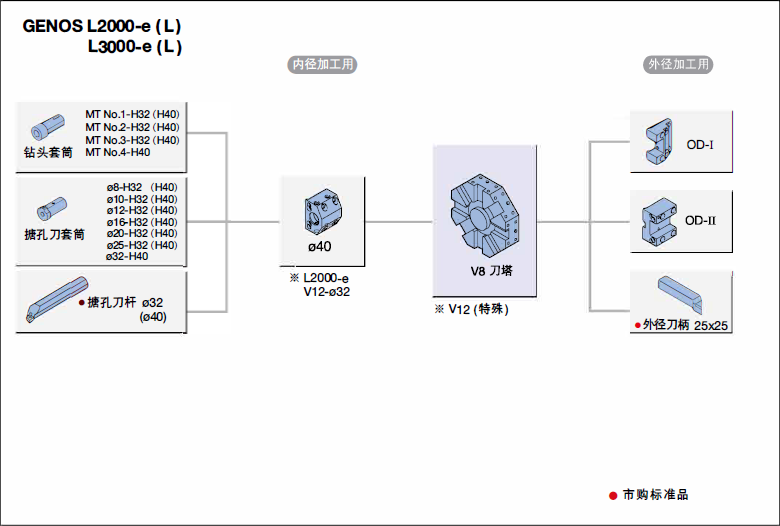

刀具系统

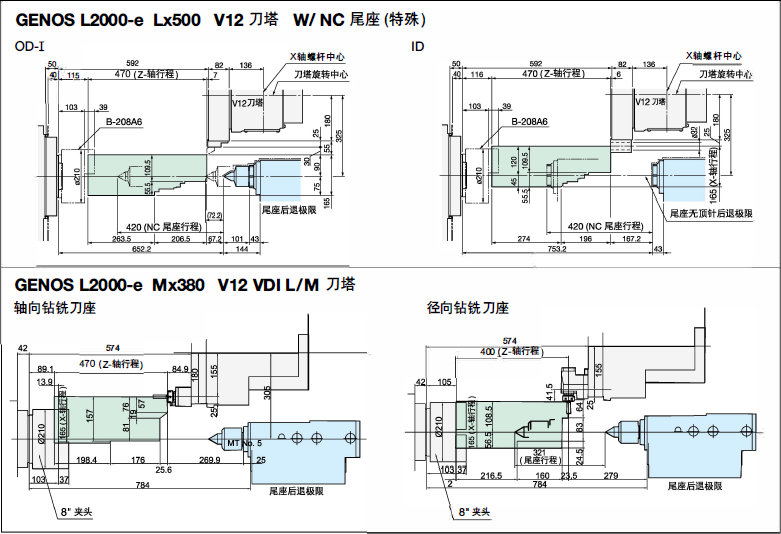

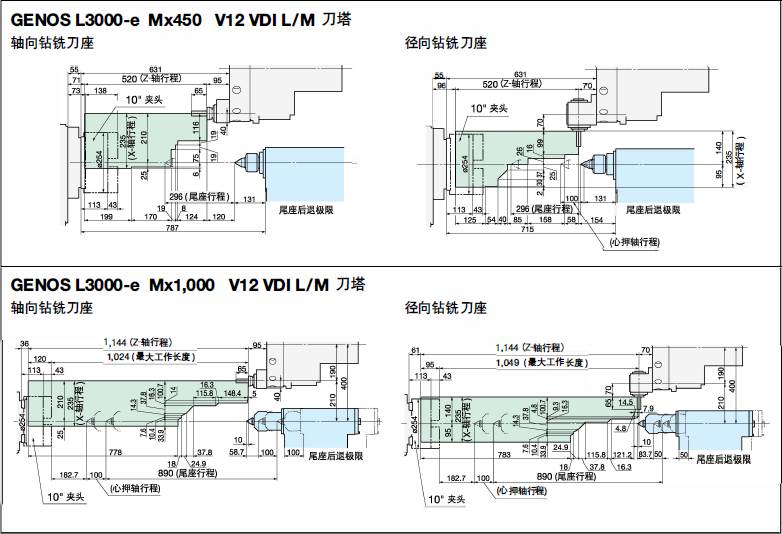

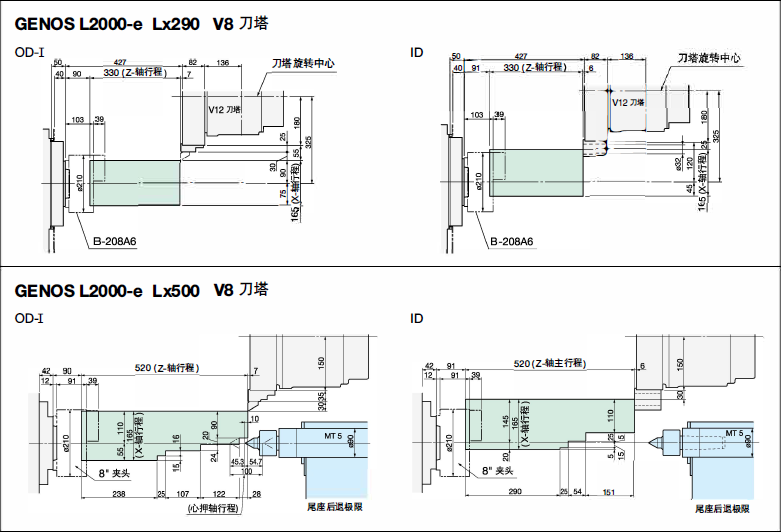

加工范围

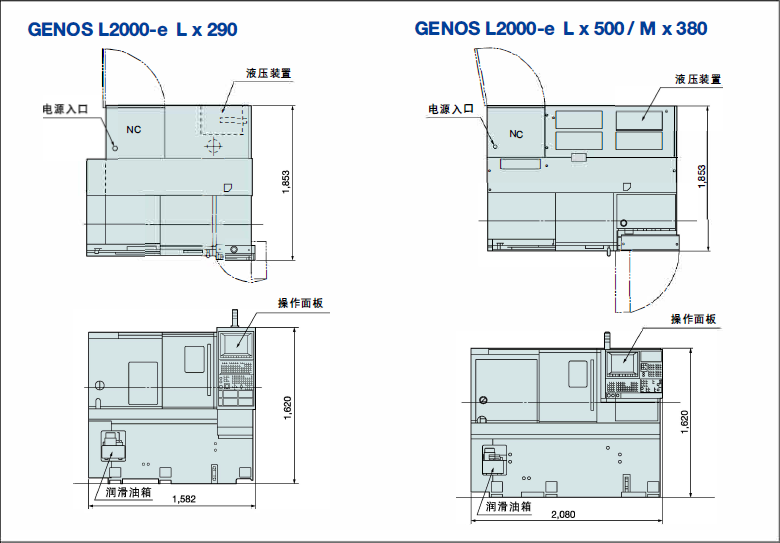

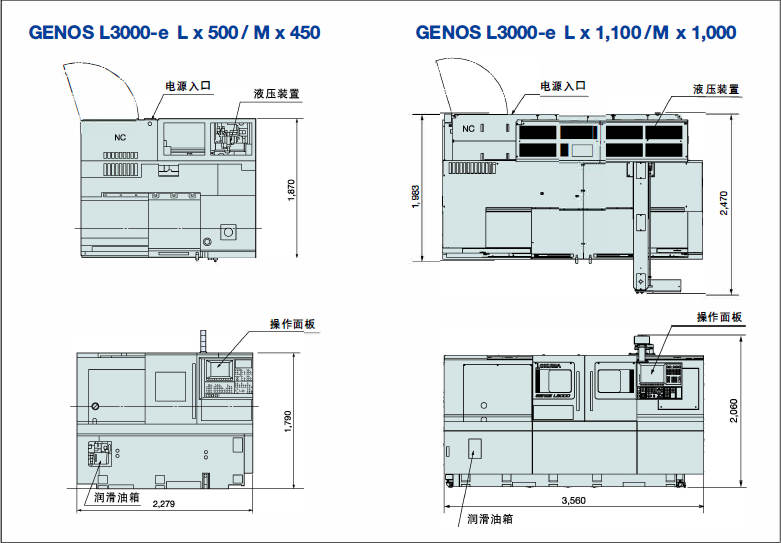

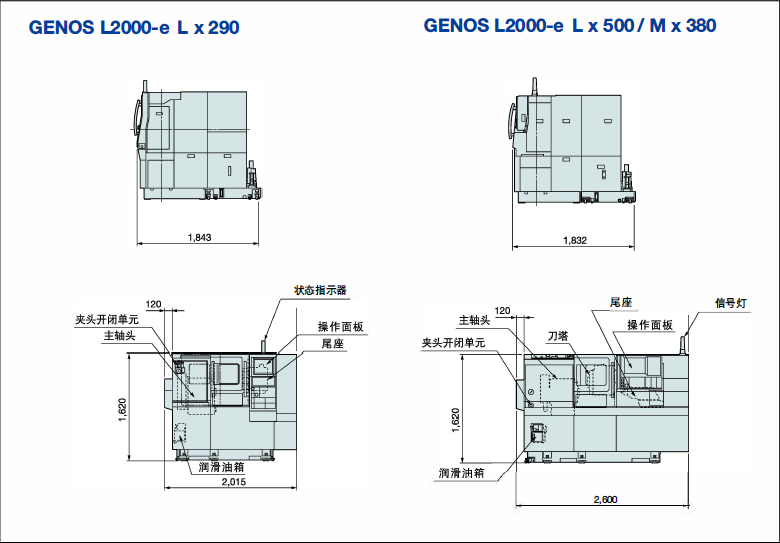

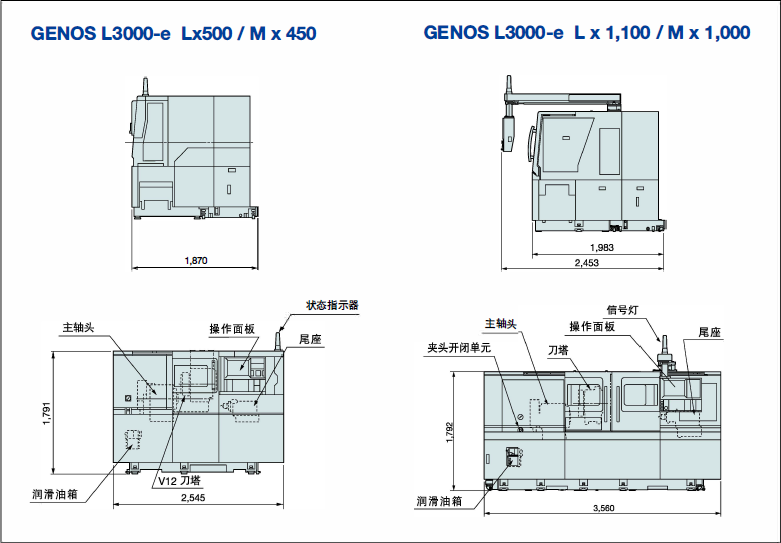

外形尺寸图 油压尾座（标准）

外形尺寸图 NC尾座（特殊）
