北一大隈 高速卧式加工中心 MBR-4000H-e/5000H-e



北一大隈 高速卧式加工中心 MBR-4000H-e/5000H-e

高速卧式加工中心

MBR-4000H-e/5000H-e高速卧式加工中心

高精度、高生产性
以轻决舒适操作为理念
适合从量产零件加工到高附加值大型工件加工的系列

·高生产性缩短非切削时间
·高精度通过Thermo-Friendly Concept实现出众的精度稳定性
·节省空间
·扩展性灵活的规格扩展性
·操作性令人舒适的操作

高生产性

·加工能力

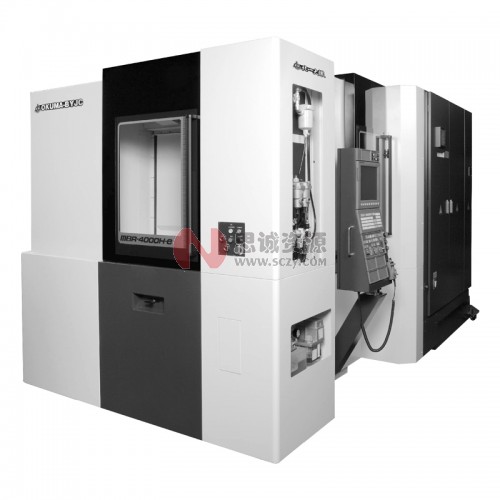

MBR-4000H-e
标准主轴15 ,000min-1
VAC26/18.SkW (10分/连续)
被切削材料S45C

切削刀具 主轴转速min-1 切削速度m/min 进给速度mm/min 切削宽度mm 切削深度mm 切削量cm3/min
φ80面铣刀8刃(金属陶瓷) 895 225 2650 56 2.7 400
7刃φ20立铣刀(硬质合金) 4000 251 5320 6 20 638
φ35可转位刀片钻头(硬质合金) 880 97 132 - - -
M30 P3.5丝锥 320 30 1120 - - -

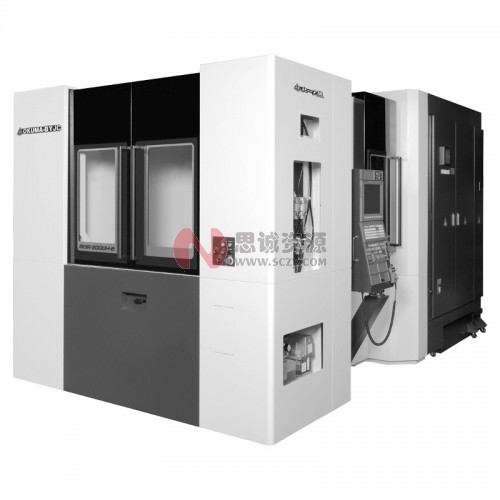

MBR-SOOOH-e
标准主轴15 ,000min-1
VAC26/18.5kW (10分/连续)
被切削材料S45C

切削刀具 主轴转速min-1 切削速度m/min 进给速度mm/min 切削宽度mm 切削深度mm 切削量cm3/min
φ80面铣刀8刃(金属陶瓷) 895 225 2880 56 3 483
7刃φ20立铣刀(硬质合金) 4000 251 8400 4 20 672
φ55可转位刀片钻头(硬质合金) 580 100 87 - - -
M30 P3.5丝锥 320 30 1120 - - -

缩短非切削时间

MBR-4000H-e

快速进给速度 X • Y • Z: 60m/min
加速度 最大1G
刀具更换时间 T-T/C-C :
1.0/2.6秒(刀具质呈4kg以下)
1.3/2.9秒(刀具质呈4kg以上)
托板更换 7.0秒

MBR-SOOOH-e

快速进给速度 X • Y • Z: 60m/min
加速度 最大0.8G(特殊规格:1G)
刀具更换时间 T-T/C-C : 1.3/3.1秒
托板更换 9.0秒

高速、高功率加工

·主轴
标准主轴能够用千诸多领域, 而高速·广域主轴可对铝材和模具进行高精度加工, 高扭矩主轴则适用千难加工的材料和加工余量大的重切削。

MBR-4000H-e

MBR-SOOOH-e

主轴扭矩、功率图(标准规格)

MBR-4000H-e
.主轴转速15,000min-1
.最大功率VAC26/18.5kW (10分/连续)
.最大扭矩163/120N•m (5分/连续)

MBR-SOOOH-e
.主轴转速15,000min-1
.最大功率VAC26/18.5kW (10分/连续)
.最大扭矩199/146N • m (10分/连续)

(特殊规格)
.主轴转速20,000min- 1
.最大功率VAC30/22kW (10分/连续)
.最大扭矩57/42N • m (10分/连续)

高精度加工

·定位精度
.定位精度: 士0.004
.重复定位精度: 士0.0015
·主机构造
■—体型滚珠丝杠支架
■Y轴电机座冷却
■滚珠丝杠冷却(MBR-4000H-e、MBR-SOOOH-e 是特殊规格)
■所有移动轴均采用高精度双滚珠丝杠

高精度分度工作台
托盘落座面采用锥形导向方式实现高精度
NC0.001度分度式·
MBR-4000H-e 采用(标准)
MBR-SOOOH-e (特殊规格)

■MBR-SOOOH-e采用高刚性3点支撑床身,实现高精度稳定性

·支撑较重高速位移的床身

·耐弯曲、扭曲的高刚性立柱

操作性

·独立左侧操作盘
.易于一边观察工件一边作业(可以旋转)

·向前配置ATC刀库
.易千更换刀具48把, 64把
.刀库门可打开至地面

.立柱横移方式
-靠近托盘(工件)、主轴方面更出众
.顶部开放的操作门
-采光良好、冷却剂不滴落

切屑处理
.通过中心槽从主轴正下方直接排出切屑
.护罩使得切屑不堆积保持加工室内清洁
.清洗机内、清洗托盘下面

扩展性

·节省空间井容纳多把刀具
MBR-4000H-e / SOOOH-e

标准 链式 48把
特殊规格 链式 64把
矩阵式 110把、146把、182把、
218把、326把

柔性APC单元

■将多面APC单元连接到标准2面旋转APC
■APC更换时间与标准相同
■结合工厂布局、生产形态,灵活对应

标准规格表

项目 单位 MBR-4000H-e MBR-5000H-e
移动量 X轴行程(立柱左右移动) mm 560 760
Y轴行程(主轴头上下移动) mm 560 760
Z轴行程(工作台前后移动) mm 625 760
从托板上面到主轴中心的距离 mm 50-610 50-810
从托板中心到主轴端面的距离 mm 85-710 135-895
工作台 托盘尺寸 mm 400x400 500x500
最大承载重星 kg 400 500
分度角度 0.001 1
最大承载工件尺寸 mm φ600x900 φ800x1000
主轴 主轴转速 r/min 50-15,000
主轴锥孔 NT.40
主轴轴承内径 mm φ70
进给 快速进给速度(X,Y,Z) m/min 60,000
切削进给速度(X,Y,Z) mm/min 1-60,000
电机 主轴电机(10分钟/连续) kW 26/18.5
进给轴电机(X/Y/Z ) kW 4.6/3.5/3.5 4.6/4.6/4.6
工作台分度用电机 KW 3
A T C 刀柄类型 MAS规格BT40
拉钉类型 JIS
刀具容纳把数 48
刀具最大直径(相邻) mm φ70
刀具最大直径(不相邻) mm φ150  1
刀具最大长度 mm 300
刀具最大重星 kg 10
刀具选择方式 记忆随机(110把以上是固定地址方式)
尺寸 机床高度 mm 2,647 2,864
占地面积 mmxmm 2,420X 4,700 2,700X 4,710
机床重量 kg 9,500 11,500
数控系统 OSP-P300MA-e

标准规格

刀具尺寸图

托盘尺寸

动作范围图

最大加工件尺寸图
