快速更换您的工件

放置工件往往要花去大量的时间。使用我们的装卡系统可以使您快速方便的安装工件。一套装卡系统可以在几种装卡设备中快速的切换。这套系统可以方便的安装在三坐标测量机上。工件可以直接安装在该系统、三爪卡盘或CARFIT®CMB上。

300x200装卡系统

如果您需要测量许多不同的工件或有很多测量任务要完成,那么有一个能够方便快速更换夹具的系统是最好的。我们的装卡系统是一个有效且节省时间的解决方案,因为您无需每次调整夹具。

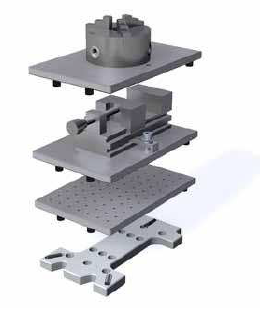

装卡系统

该系统包括:
一个支撑平台;
一个300x200平板;
一个73mm虎钳或一个125mm三爪卡盘。

订单号 描述
626109-9220-130 装卡系统配虎钳
626109-9220-140 装卡系统配卡盘
附件
626109-9220-040 三爪卡盘
626109-9220-030 虎钳
626109-9220-020 M6平板
626109-9220-010 支撑平台

支撑平台

该平台可直接安装在您的三坐标测量机台面上。

订单号 描述
626109-9220-010 支撑平台

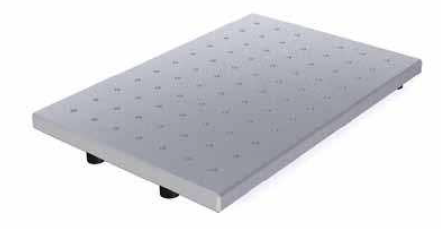

平板

该平板表面均匀分布M6 25的孔。它允许您安装自己的夹具或我们的安装组件(000000-0411-562)。

订单号 描述
626109-9220-020 M6平板
附件
600062-0210-000 CMB-E柔性夹具

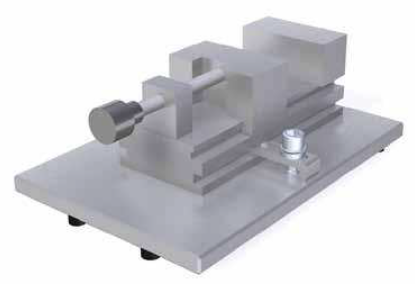

虎钳

该虎钳拥有宽度73mm的空间,最大长度为100mm。

订单号 描述
626109-9220-030 虎钳

三爪卡盘

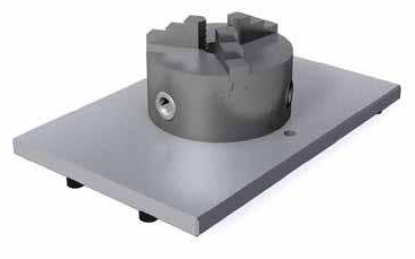

该三爪卡盘可安装在300 x 200 mm的装卡系统上。

订单号 描述
626109-9220-040 三爪卡盘

500x500装卡系统

装卡系统

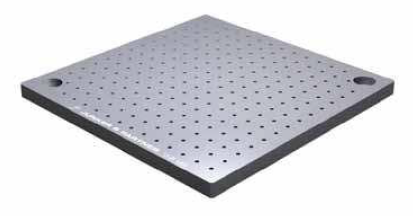

该装卡系统有一个带有M10和M12孔的平板(626109-9220-510)。500x500的装卡系统适用于ZEISS Max系列的所有机器和入门型机器。该系统的总高度为45mm。

订单号 描述
626109-9220-620 M6孔均匀分布可变平台装卡系统500x500, 安装孔M10 (DuraMax)
626109-9220-622 M6孔均匀分布可变平台装卡系统500x500, 安装孔M12
626109-9220-650 可变平台装卡系统500x500, 安装孔M10 (DuraMax)
626109-9220-652 可变平台装卡系统500x500, 安装孔M12
附件
626140-9111-200 温度传感器,塑料包装,3m电缆
626109-9220-550 M6孔均匀分布500x500装卡托盘
626140-9121-500 TSM-50温度传感器连接单元(CMM端)
626140-9122-500 TSP-50温度传感器连接单元(夹具端)
626140-9112-200 温度传感器,铁质包装,3m电缆
626109-9220-520 500x500装卡托盘

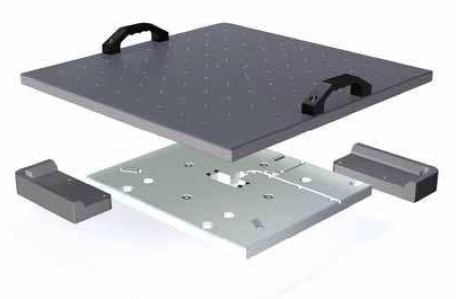

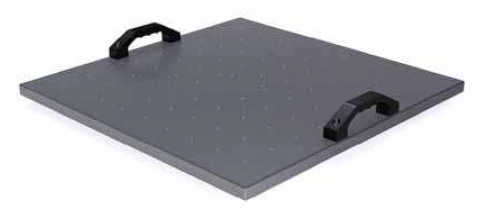

装卡托盘

-该托盘(铝合金)带有的M6 50x50mm孔和手柄;
-为安装温度传感器提供接口。

订单号 描述
626109-9220-520 M6孔均匀分布500x500装卡托盘
626109-9220-550 500x500装卡托盘
附件
626140-9122-500 TSP-50温度传感器连接单元(夹具端)

支撑平台

-该平台(铝合金)带有M10和M12的孔;
-为安装温度传感器提供接口;
-适用于ZEISS Max系列的所有机器和入门型机器;
-包含装卡材料。

订单号 描述
626109-9220-512 M12 500x500 支撑平台
附件
626109-9220-550 500x500装卡托盘
626109-9220-520 M6孔均匀分布500x500装卡托盘

金属防松螺帽

螺纹有M6和M8两种。

订单号 描述
626109-0031-000 金属防松螺帽, M6
626109-0033-000 金属防松螺帽, M6, 小
626109-0034-000 金属防松螺帽, M8

温度接口

TSM-50温度传感器连接单元(CMM端)

该器件是626109-9220-510基本装卡平板的一部分,包含3m长的电缆,使用SUB-D连接器与CMM相连接。

订单号 描述
626140-9121-500 TSM-50温度传感器连接单元(CMM端)

TSP-50温度传感器连接单元(夹具端)

该器件是500x500托盘的一部分,它可直接与装卡件相连将温度信号传输至机器端。

订单号 描述
626140-9122-500 TSP-50温度传感器连接单元(夹具端)
附件
626140-9112-200 温度传感器,铁质包装,3m电缆
626140-9111-200 温度传感器,塑料包装,3m电缆

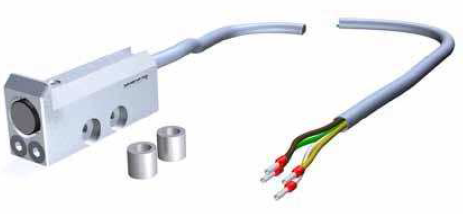

温度传感器

该温度传感器(电缆长度3m)可直接安装在夹具上。提供塑料或铁制外壳。

订单号 描述
626140-9111-200 温度传感器,塑料包装,3m电缆
626140-9112-200 温度传感器,铁质包装,3m电缆
6261140-9130-000 备用传感器
6261140-9132-000 SUB-D/SUB-D延长线, 3m

CMB-E柔性夹具

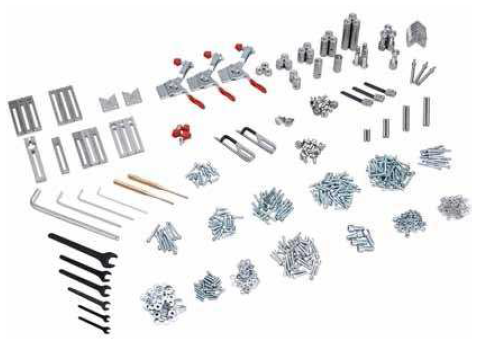

CARFIT® CMB KIT-E包含的部件可以快速便捷的装卡工件。该组件中不包含三明治板。

订单号 描述
600062-0210-000 CMB-E柔性夹具
附件
600062-0116-000 CMB三明治板 700x800x30 (J&P 订单号: 13 02 0008)
600062-0117-000 CMB三明治板 500x500x20 DuraMax (J&P 订单号: 13 02 0009)
600062-0112-000 CMB三明治板 250x250x20 (J&P 订单号: 13 02 0003)
600062-0113-000 CMB三明治板 400x300x20 (J&P 订单号: 13 02 0005)
626109-9220-020 M6平板
600062-0115-000 CMB三明治板 600x800x30 (J&P 订单号: 13 02 0007)
600062-0111-000 CMB三明治板 500x400x20 (J&P 订单号: 13 02 0001)
600062-0114-000 CMB三明治板 400x600x20 (J&P 订单号: 13 02 0006)

CMB-U柔性夹具

CARFIT® CMB KIT-U包含的多样性部件可以快速便捷的装卡工件。该组件中不包含三明治板。

订单号 描述
600062-0220-000 CMB-U柔性夹具
附件
600062-0116-000 CMB三明治板 700x800x30 (J&P 订单号: 13 02 0008)
600062-0117-000 CMB三明治板 500x500x20 DuraMax (J&P 订单号: 13 02 0009)
600062-0112-000 CMB三明治板 250x250x20 (J&P 订单号: 13 02 0003)
600062-0113-000 CMB三明治板 400x300x20 (J&P 订单号: 13 02 0005)
626109-9220-020 M6平板
600062-0115-000 CMB三明治板 600x800x30 (J&P 订单号: 13 02 0007)
600062-0111-000 CMB三明治板 500x400x20 (J&P 订单号: 13 02 0001)
600062-0114-000 CMB三明治板 400x600x20 (J&P 订单号: 13 02 0006)

CARFIT® CMB M6三明治板

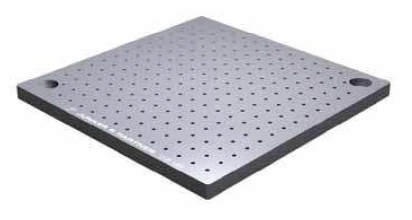

三明治板是CARFIT®小型测量治具的基础。它是以测量仪在不同的X和Y测量范围内放置,并且提供在测量仪安装时的固定孔位。所有的三明治板都是经过硬化处理,能够提供出色的耐用性。

孔距为50x50mm CARFIT®夹具标准件是利用M6的孔位装配的。

订单号 描述
600062-0112-000 CMB三明治板 250x250x20 (J&P 订单号: 13 02 0003)
600062-0113-000 CMB三明治板 400x300x20 (J&P 订单号: 13 02 0005)
600062-0114-000 CMB三明治板 400x600x20 (J&P 订单号: 13 02 0006)
600062-0111-000 CMB三明治板 500x400x20 (J&P 订单号: 13 02 0001)
600062-0117-000 CMB三明治板 500x500x20 DuraMax (J&P 订单号: 13 02 0009)
600062-0115-000 CMB三明治板 600x800x30 (J&P 订单号: 13 02 0007)
600062-0116-000 CMB三明治板 700x800x30 (J&P 订单号: 13 02 0008)

CARFIT® CMK M4三明治板

孔距为50x50mm CARFIT®夹具标准件是利用M4的孔位装配的。

订单号 描述
600062-0215-001 CMK M4三明治板 240x240x15 微型 (J&P 订单号: 13 05 1000)

CARFIT® CMB微型测量夹具

CARFIT® CMB KIT-Mini包含的部件可以快速便捷的装卡微型工件。

订单号 描述
600062-0215-000 CMB微型测量夹具
附件
600062-0215-001 CMB三明治板 240x240x15 Mini (J&P 订单号: 13 05 1000)

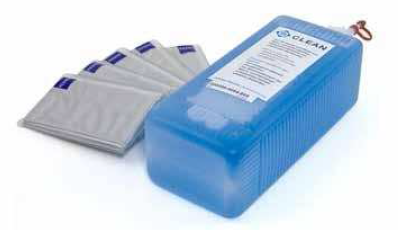

清洁工具

清洁对于高精度测量是非常重要的。为了达到最好的测量结果,必须在测量前对工件进行清洁。我们的清洁工具适用于ZEISS所有机器。

订单号 描述
000000-1359-469 小型清洁棉
000000-0501-614 清洁喷剂 200ml
626119-0010-005 清洁刷
626119-0010-007 涤纶棉签 1,6mm, (500个)
626119-0010-008 涤纶棉签 3,2mm, (500个)
626119-0010-009 涤纶棉签 6,4mm, (500个)
626119-0010-006 聚酰胺弹性手套
000000-0424-218 TX409清洁布,9" x9"
