ERON-NABEYA雅朗双向楔形夹钳



ERON-NABEYA雅朗双向楔形夹钳

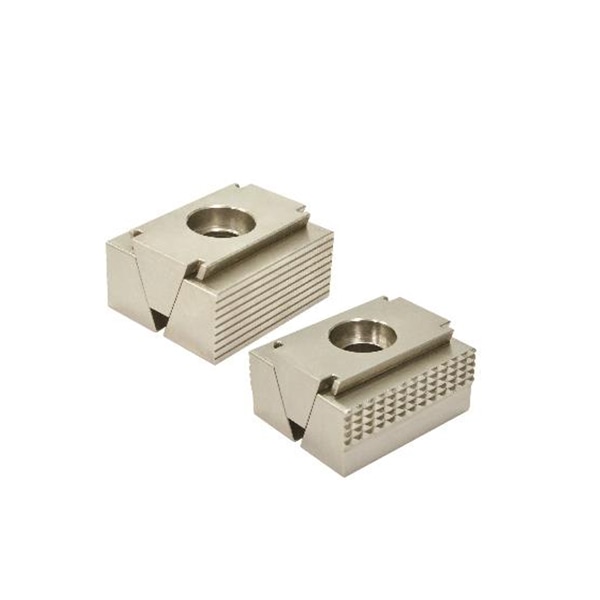

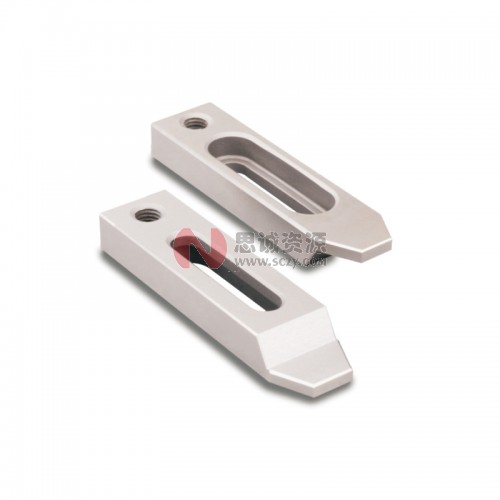

双向楔形夹钳

材质:S45C

热处理:钳口:HRC48~52

表面处理:无电解电镀处理

●可以同时夹紧2个工件,这样可以省空间放置更多的工件。(是非常适合多个工件夹紧的夹具)
●因此夹具的螺栓孔是长圆形,夹紧方向的位置有自由度,这样可以吸收工件尺寸的误差。(E尺寸的1/2)

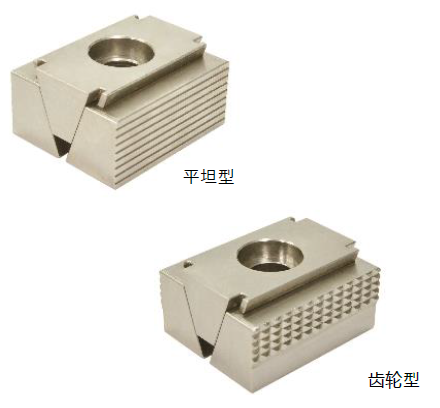

●商品号末端的F表示是平坦型、S是表示齿轮型。
●精加工的情况建议使用平坦型、初加工建议使用齿轮型。

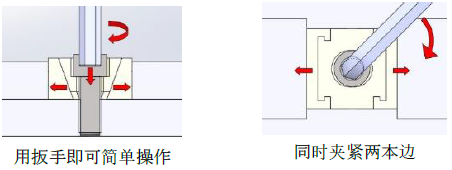

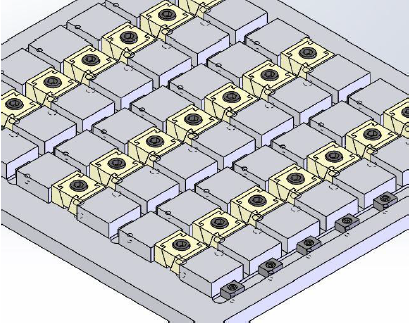

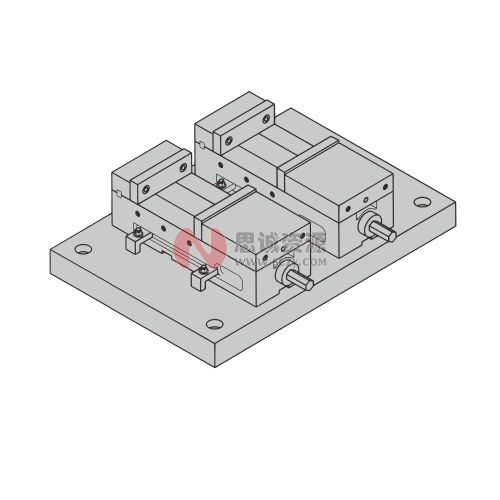

■使用例

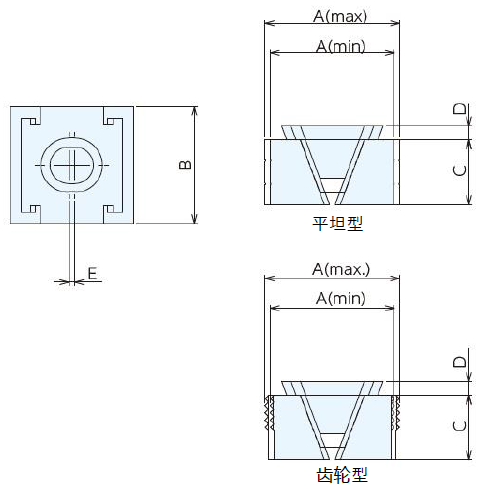

■尺寸和型号

NO. 型号 A (max) A (min) B C D E 搭配螺栓型号(另售) 夹紧力kN 容许扭力Nm 重量kg
DWCF06 平坦型 25 23.3 25 12 3 1 M6×20 10.8 10 0.04
DWCF08 平坦型 30 27.1 30 15 4 1 M8×20 15 25 0.08
DWCF10 平坦型 40 36 40 20 5.5 2 M10×25 22.8 50 0.2
DWCF12 平坦型 45 40.6 40 22 6 2 M12×30 39 90 0.35
DWCF16 平坦型 60 54.1 65 29 8.2 3 M16×40 66 210 0.65
DWCS08 齿轮型 30 27.1 30 15 4 1 M8×20 15 25 0.08
DWCS10 齿轮型 40 36 40 20 6 2 M10×25 22.8 50 0.2
DWCS12 齿轮型 45 40.6 40 22 6 2 M12×30 39 90 0.35
DWCS16 齿轮型 60 54.1 65 29 8.2 3 M16×40 66 210 0.65
