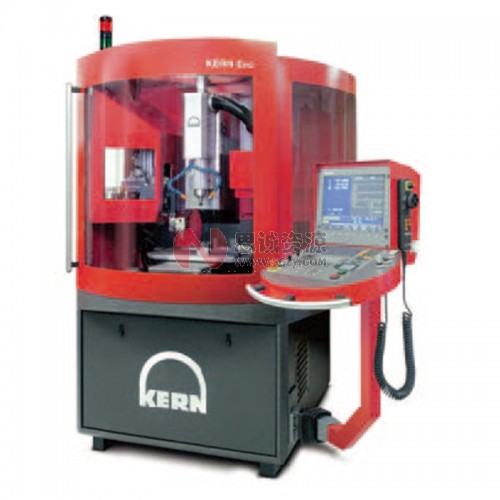

KERN_科恩 革新型加工中心



KERN_科恩 革新型加工中心

KERN_科恩 革新型加工中心

数字直接进给驱动为科恩革新型超精密加工中心提供更快的加速度和进给度。整体的大理石机床结构吸收了由于更快的加速度和进给速度所带来的作用力。

复杂的轴系统设计原则是科恩机床高精度的基础。高精度滚柱滑座和菱形直线导轨以及无反向间隙预紧确保了机床精度的恒久不变。

新的数字直接驱动系统优化了动态加工的轮廓跟踪性能,并且允许更高的加速度和更高的进给速度。在各轴中心位置使用了特选的高精度滚柱丝杠进行传动,以及使用了 0.1 微米分辨率的 Heidenhain 光栅尺进行定位反馈。滑轨和滚柱丝杠都采用了式润滑,因此实现了免维护。科恩革新型加工中心专为以下应用而设计:

• 优异的工件精度;

• 粗糙度可以达到 Ra ≦ 0.1 微米;

• 可加工临界材料和钢材;

• 高效率,高加速度,高进给速度;

• 为批量生产提供自动上料装置

     (可 3 轴和 5 轴联动加工)

规格 属性
直线轴系统
行程 X/Y/Z 300/280/250 mm
工作台尺寸 350 X 230 mm
驱动系统 数字直流伺服系统
导轨形式 滑动滚动复合式系统
大工件重量  30kg
进给率 0.01-16 米 / 分
加速度  8 米 / 秒2
主轴系统
主轴形式 矢量主轴
功率 0.17/0.5/2.5/3.4/6.4 KW
大转速 50000 (up to 160000) rpm
精度测量依据:VDI/DGQ3441
定位精度 2μm
重重复定位精度 1μm
分辨率 0.1μm
工件精度 4μm
可选主轴 50000(up to 160000)rpm
刀库容量 32 把刀
刀具直径 大 50mm
刀具长度 大 105mm
换刀时间 大约 3 秒
切削对切削时间 大约 7 秒
第四 (A)/ 五 (C) 轴系统 ( 数控分度头 )
C 轴 可 360 度连续转动
A 轴 -10 度 至 +100 度
精度 小于等于 5 弧秒
进给率 C/A 轴 3000/7000 度 / 分钟
自动化系统 ( 附件 )
自动上料系统 可选择 24,36,60 工位  或者更多工位
小空间 4400X3700X2758
重量 约 3000kg
控制系统 Heidenhain iTNC530
