HC+PO/HC-PO高碳钢用先端丝攻

HC+PO/HC-PO

高碳钢用先端丝攻

样式特长

被削材和推荐的攻牙速度

■适合加工S55C等的高碳钢用先端丝攻

HC+PO ~M2.6
HC-PO M3~

品区:1E

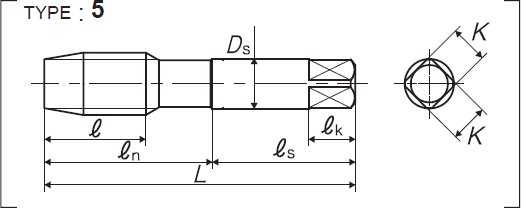

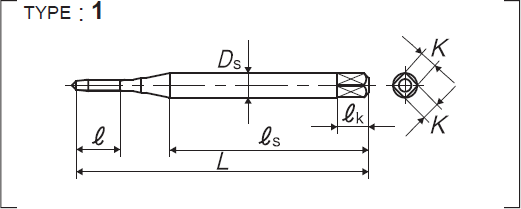

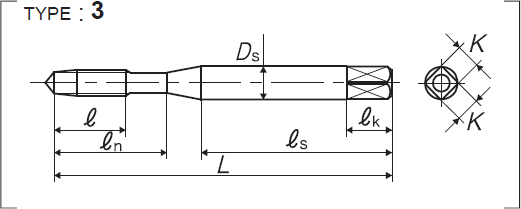

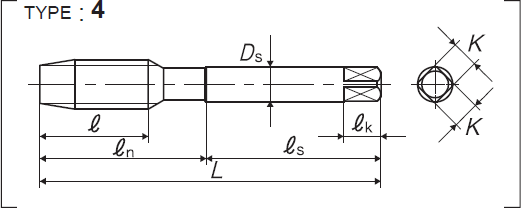

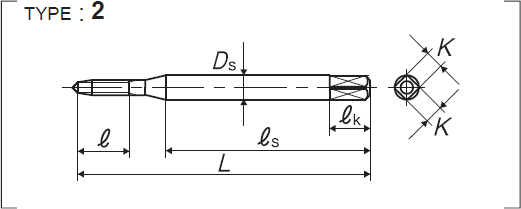

螺纹部长 颈下长 柄部长 柄径 四角部宽 四角部长
L e en es Ds k ek
尺寸 等级 产品编号 吃入部 L
(mm)
e
(mm)
en
(mm)
es
(mm)
Ds
(mm)
K
(mm)
ek
(mm)
沟数 构型 库存
公制螺纹专用
M1.4×0.3 P1 PCPP1.4C 5P 36 5.4 - 24 3 2.5 5 2 1
M1.6×0.35 P2 PCPQ1.6D 5P 36 6.3 - 24 3 2.5 5 2 2
M1.7×0.35 P2 PCPQ1.7D 5P 36 6.3 - 24 3 2.5 5 2 2
M2×0.4 P2 PCPQ2.0E 5P 42 7.2 12 27 3 2.5 5 2 3
M2.5×0.45 P2 PCPQ2.5F 5P 46 8.1 14 29 3 2.5 5 2 3
M2.6×0.45 P2 PCPQ2.6F 5P 46 8.1 14 29 3 2.5 5 2 3
M3×0.5 P2 PCMQ3.0G 5P 46 9 14 26 4 3.2 6 3 3
M4×0.7 P2 PCMQ4.0I 5P 52 11 17 29 5 4 7 3 3
M5×0.8 P2 PCMQ5.0K 5P 60 13 22 33 5.5 4.5 7 3 3
M6×1 P2 PCMQ6.0M 5P 62 15 26 33 6 4.5 7 3 3
M8×1.25 P3 PCMR8.0N 5P 70 19 - 36 6.2 5 8 3 4
M10×1.5 P3 PCMR010O 5P 75 23 - 38 7 5.5 8 3 4
M10×1.25 P3 PCMR010N 5P 75 23 - 38 7 5.5 8 3 4
M12×1.75 P4 PCMS012P 5P 82 26 - 42 8.5 6.5 9 3 4
M12×1.5 P3 PCMR012O 5P 82 26 - 42 8.5 6.5 9 3 4
M12×1.25 P4 PCMS012N 5P 82 26 - 42 8.5 6.5 9 3 4
M14×2 P4 PCMS014Q 5P 88 26 - 45 10.5 8 11 3 4
M14×1.5 P3 PCMR014O 5P 88 26 - 45 10.5 8 11 3 4
M16×2 P4 PCMS016Q 5P 95 26 - 48 12.5 10 13 3 4
M16×1.5 P3 PCMR016O 5P 95 26 - 48 12.5 10 13 3 4
M18×2.5 P4 PCMS018R 5P 100 33 - 51 14 11 14 3 4
M18×1.5 P4 PCMS018O 5P 100 33 - 51 14 11 14 3 4
M20×2.5 P4 PCMS020R 5P 105 33 - 50 15 12 15 3 5
M20×1.5 P4 PCMS020O 5P 105 33 - 50 15 12 15 3 5
M22×2.5 P4 PCMS022R 5P 115 33 - 55 17 13 16 3 5
M24×3 P4 PCMS024S 5P 120 39 - 55 19 15 18 3 5
