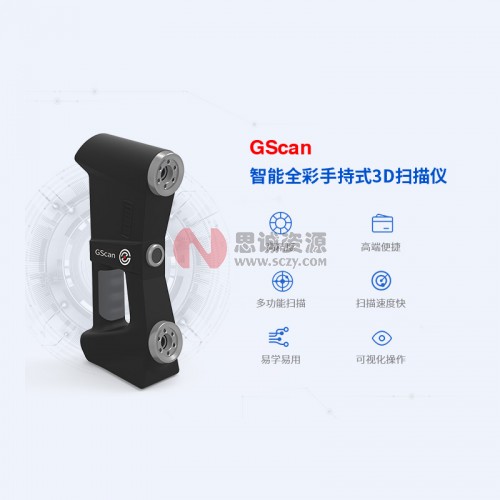

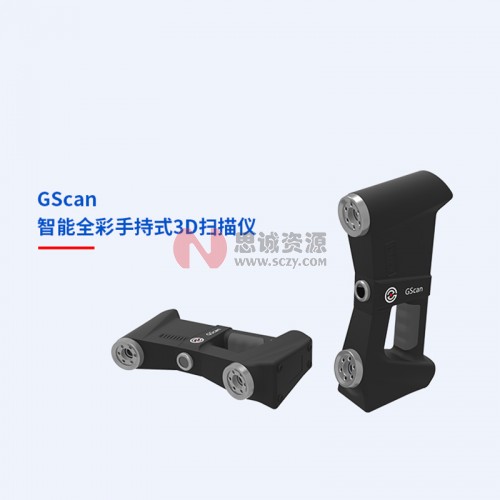

中观GScan 智能全彩手持式3D扫描仪



中观GScan 智能全彩手持式3D扫描仪

中观GScan 智能全彩手持式3D扫描仪

光 源  白色LED光源

测量精度  0.05mm

特 性  采用特征拼接模式无需贴点,标配彩色相机,在扫描建模同时采集物体表面色彩纹理并自动贴图

应用范围  文博文创、艺术品、雕塑雕像、教育科研、VR-AR

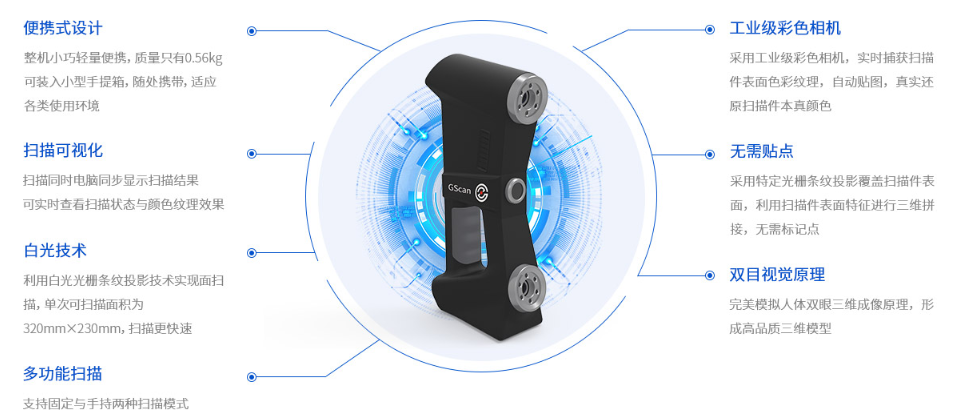

产品优势



测量精度

●精度0.05mm,分辨率0.2mm,
●体积精度高达0.03mm/m

测量速度

●即插即用的系统,无任何前置使用程序
●设备操作简单,易学易用,初学者1天即可熟练操作;
●白光面扫描,扫描速度更快、效率更高
●无需粘贴目标反射标记点

扫描特性

●多功能3D扫描:黑色、高亮、彩色表面可直接扫描,无需任何预处理,可以实时扫描不同的物体尺寸和表面类型
●自动贴图,真实还原扫描件本身色彩纹理
●多功能按键与软件实时交互,快速访问高频软件功能
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件
●操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。

软件功能

●QT软件界面:全新QT引导式软件界面,操作简单上手快,简单易学
●丰富的三维编辑功能:支持框选、多边形选择、有界组件等多种拾取模式,方便用户快速选取待编辑数据,快速删除背景数据,且支持恢复误删数据。
●强大的三维测量功能:支持直线距离、曲线长度、曲面面积、直线夹角的测量与统计。
●自动贴图:软件可实现自动贴图,免去手动贴图等繁琐流程



技术参数



扫描模式

手持快速扫描

固定式全自动扫描

投影方式

散斑/条纹投影

光栅条纹投影

精度

最高0.1mm

最高 0.05mm

体积精度

0.3mm/m

不适用

扫描速度

3100,000 次测量/秒

单幅扫描时间<2s

分辨率

最高0.5mm

0.2mm

建议扫描物体尺寸

0.15-4.00m

0.03-0.25m

定位方式

特征拼接,标记点定位,混合拼接

转台拼接,特征拼接,标记点定位

基准距

400mm

景深

200mm

单幅扫描范围

320×230mm

光源

白光LED

纹理贴图精度

1像素

传输方式

USB3.0

系统支持

Win7(64bit) Win10(64bit)

重量

0.56 kg

尺寸

280×130×50mm

工作温度

-20~40°C

工作湿度(非冷凝)

10~90%

数据输出格式

 .stl,.obj,.asc,.ply,.txt,.xyz等,可定制。

兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)

Dassault Systems(CATIV V5和SolidWorks)、PTC(PRO/ENGINEER)

Autodesk(inventor、Alias、3ds max、Maya、Softimage)

Siemens(NG和Solid Edge)
