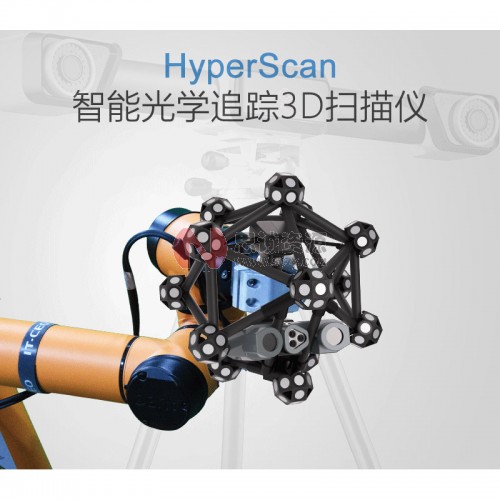

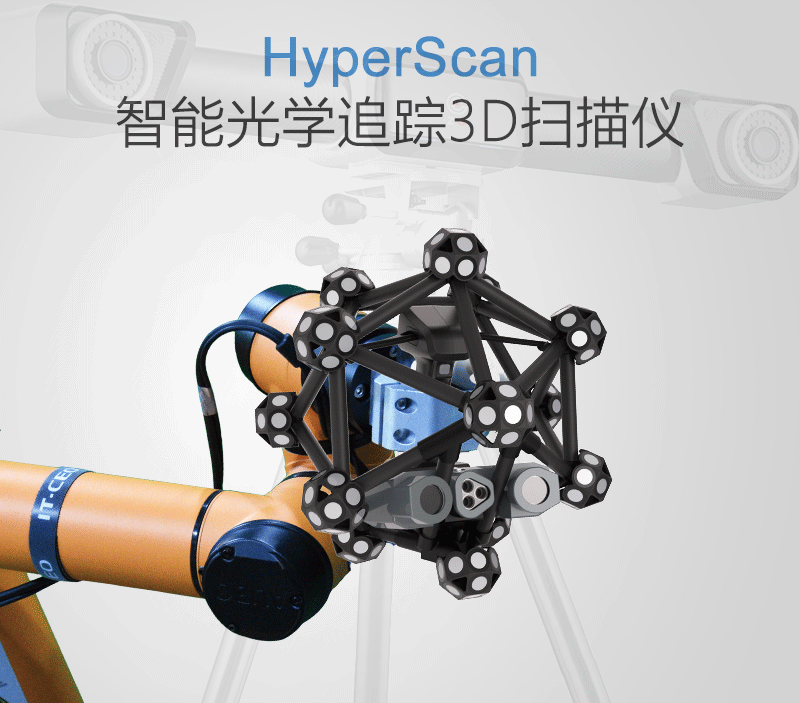

中观HyperScan 光学追踪3D扫描仪



中观HyperScan 光学追踪3D扫描仪

智能光学追踪3D扫描仪

产品描述:
中观手持式三维(3D)激光扫描系统,能够完成各种大小工件以及逆向工程和形面三维检测应用。

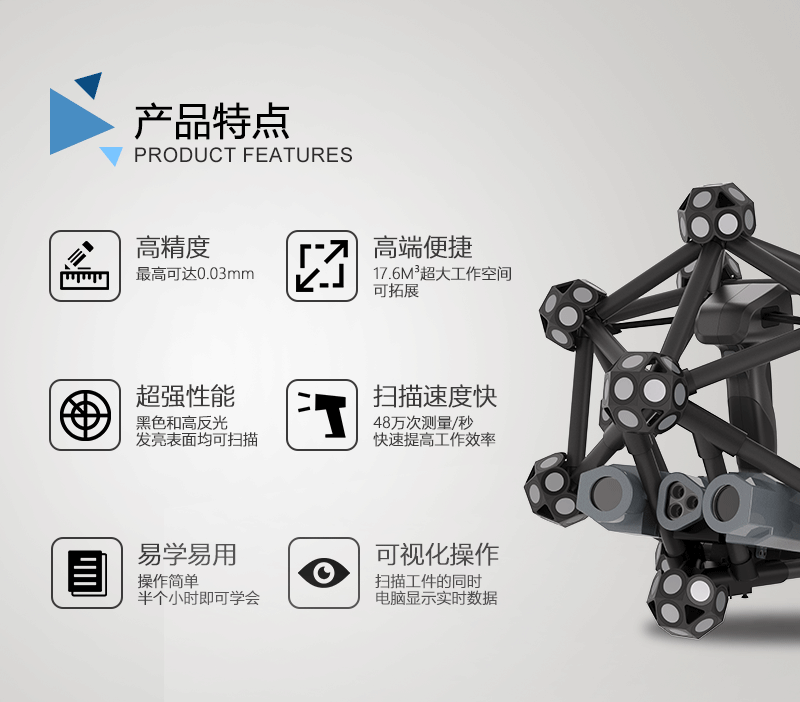

HyperScan 光学追踪三维(3D)扫描仪具备以下先进的技术特点:
•  目标点自动定位,无须臂或其他跟踪设备;
•  即插即用的系统,快速安装及使用;
•  点云无分层,自动生成三维实体图形(三角网格面);
•  手持任意扫描, 随身携带,只有1.5kg;
•  7对十字交叉激光束+额外1束激光,扫描速度达48万次测量/秒;
•  设备操作简单,易学易用,1天即可熟练操作;
•  操作方便,适用范围广,可在狭窄的空间扫描,对工作环境无要求。


•多功能按键与软件实时交互

•17.6m3超大工作空间,可拓展(可建立动态坐标系)

•无视车间震动等复杂因素影响

•无需固定安装,操作方便

•不贴点,即拿即扫

•真正高精度,最高可达0.02mm •炭纤维材质,Archimedean 体,可靠的设备支撑

•7×7交叉激光线+额外1根激光线

•黑色、高亮、彩色表面可直接扫描,无需任何预处理

产品参数:

型号

HyperScan 717

HyperScan 313

重量

1.5 kg

测量速率

480,000 次测量/秒

205,000次测量/秒

光源

7 束激光十字线 (+ 额外 1 束)

3束激光十字线 (+ 额外 1 束)

分辨率

0.05mm

扫描精度

最高0.03mm

最高 0.03mm

体积精度

(9.6m3)

0.064 mm

0.086 mm

体积精度

(17.6m3)

0.078 mm

0.122 mm

景深

250mm(自动)

基准距

300mm

传输方式

USB3.0

工作温度

-20~40°C

工作湿度(非冷凝)

10~90%

输出格式

.stl,.obj,.asc,.ply,.txt,.xyz等,可定制。

兼容软件

3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks)

Dassault Systems(CATIV V5和SolidWorks)、PTC(PRO/ENGINEER)

Autodesk(inventor、Alias、3ds max、Maya、Softimage)

Siemens(NG和Solid Edge)
