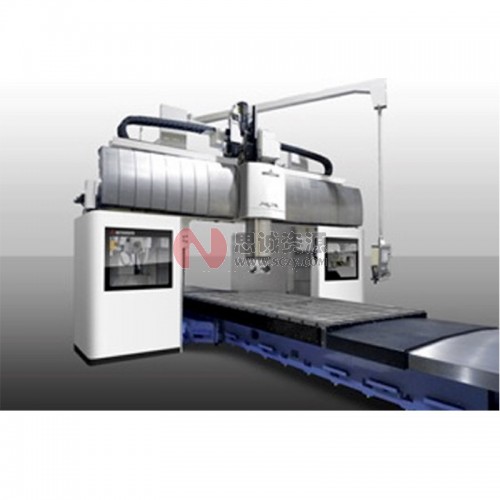

追求高精度及高生产效率 继MVR系列销售业绩突破1000台后,更加先进的MVR-Ex系列亮相

特点

无需校正实现高精度
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
主轴结构图
主轴的热延伸量12μm以下
主轴标准采用了内部冷却功能。通过以往的外筒冷却上追加主轴内部冷却,抑制高速旋转时主轴延伸

X⊥Z的变化6μm/500mm(气温变化7℃)
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
环境温度变化造成的机械热位移实际值
※ 高刚性设计:强制抵御外部变化的设计
※ 恒温立柱:应用精密加工机技术,抑制热影响的立柱
  • 机械结构体,针对热影响,采纳了难以变形的高刚性设计
  • 除了以往技术的热对称结构及隔热板外,还标准采用了恒温立柱
  • 难以受环境变化影响的直角和孔间距实现高精度
提高刚性以提升切削能力
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列

  • 滑枕伸出时的刚性提升
  • 通过加高加宽鞍座及横梁加以实现
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
高速化
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
主轴输出功率和扭矩曲线图
高刚性高速主轴
  • 主轴直径110mm,主轴转速可提高至 8000min-1
  • 使用大直径铣刀,使本机器即可进行重切削加工又可进行高速高精度加工
交换动作・分度动作的高速化
通过同时动作及宏程序改善,消除时滞,提高工作效率
  • 刀具交换(ATC):5秒
  • 附件交换(AAC):30秒
  • 灯光角度头的分度动作:10秒
提高操作性  - 准确而又简单的操作
 操作盘大型化和轻量化
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
便于使用的操作盘
  • 15英寸大画面(本公司特制)
  • 触摸屏操作
  • 完整键盘

15英寸大画面

三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
可按客户要求定制
  • 仅显示机床特有信息、NO信息和载入等必要信息
  • 在需要时会弹出显示M码、坐标系及刀具变量等信息
多画面显示
三菱CNC加工中心 龙门五面加工中心 MVR・Ex系列
3D显示警报发生时的确认位置
  • 在画面上会详细说明操作与复原方法
 关怀地球环境 - 设备更新实现节能环保
CO2合计削减量 约5吨/年(依据本公司计算的估算值)
  • 油压单元怠速止损 :▲ 约1.0吨/年
  • 主轴油冷却器怠速止损 :▲ 约2.4吨/年
  • 电源再生及LED照明采用等 :▲ 约1.6吨/年

规格说明

机床主要规格
项目/型号 MVR25Ex MVR30Ex MVR35Ex MVR40Ex MVR45Ex


作业面 宽度 mm 1,500 2,000 2,500 3,000 3,500
长度 mm 3,000
(opt.
4,000、
5,000、
6,000、
8,000)
3,000
(opt.
4,000、
5,000、
6,000、
8,000、
10,000)
4,000
(opt. 4,000、5,000、
6,000、8,000、10,000)
6,000
-
承重 ton/m 12/3.0
(opt.
15/4,0、
18/5,0、
20/6.0、
20/8.0)
20/3.0
(opt.
25/4.0、
30/5.0~
10.0)
25/4.0
(opt. 30/5.0~10.0)
35/6.0
(opt.
30/8.0、
25/10.0)
立柱门宽 mm 2,050 2,550 3,250 3,750 4,250
从主轴端到工件安装面的距离 mm 1,650 (opt. 1,960) 1,850 (opt. 2,150、2,450)


滑枕大小 mm 350
主轴转速 min-1 20~8,000
主轴电机输出功率(连续) kW 20/30 (连续/30分)
ATC刀具数量 50 (opt. 60、80、100、120)
机床重量/工作台长度 ton/mm 33.5/3,000 33.5/3,000 51.6/4,000 59.6/4,000 98.2/6,000
