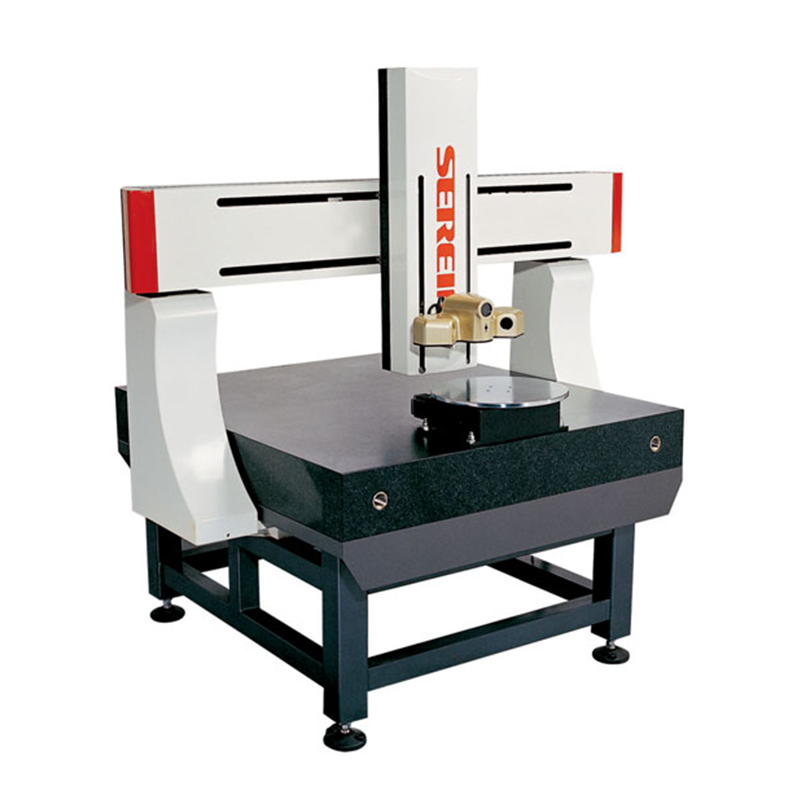

自营SEREIN思瑞 Laser-RE系列复合型激光扫描机 Laser-RE660 III /Laser-RE800 III/Laser-RE1200 III (3型号可选)

Laser-RE系列复合式激光扫描机，采用空间对应法测量原理，利用激光光刀扫描物体轮廓，由CCD采集被侧面的光刀曲线，通过计算机处理，得到物体表面的三维几何点云数据。

思瑞测量技术(深圳)有限公司生产的Laser-RE系列复合式激光扫描机，采用空间对应法测量原理，利用激光光刀扫描物体轮廓，由CCD采集被侧面的光刀曲线，通过计算机处理，得到物体表面的三维几何点云数据。

逆向工程：

       逆向工程，作为一种新的工业设计制造理念，正逐步应用于各个行业，其制造思路为：首先为产品设计出外观新颖且符合空间要求的模型，再对现有的产品模型进行实测，获取物体的三维形状数据信息，然后进行数据重构，建立CAD数据模型，设计人员可在CAD模型上再进行创新设计，该数据可直接输入到快速成型系统或形成加工代码输入到数控加工系统，加工出产品或模具，最后通过实验验证，产品定型后再投入批量生产。

      思瑞测量技术(深圳)有限公司生产的Laser-RE系列复合式激光扫描机，采用空间对应法测量原理，利用激光光刀扫描物体轮廓，由CCD采集被侧面的光刀曲线，通过计算机处理，得到物体表面的三维几何点云数据。

主要特征：

• 快速准确地采集完整的三维几何点云数据，包含了所有的外形尺

• 独特的滤光设计，可使CCD基本不受环境光影响；两组测头从两侧不同方位测量，几乎没有测量死角

• 整个系统的扫描驱动，位移值获取，图像信号采集，信号处理，系统定标全部采用电脑控制

• 被测工件可以任意摆放，采用四轴全自动扫描，旋转轴中心自动定位实现全自动化扫描，并可实现多角度扫描，所测数据自动拼接

• 通过高精度光学放大测头，将被测微小尺寸予以放大，利用先进的图像信息处理技术，可编程控制光学照明技术实现对微小或易变形的零部件的非接触测量，轻松实现2D轮廓测量，弥补了单纯三维激光扫描不能确定产品准确边界条件的不足



规格型号与技术指标:

行程（mm）（X,Y,Z)	500*600*400	600*800*400	1000*1200*600
旋转台	360°	360°	360°
重复精度（mm）	0.005	0.005	0.005
定位精度（mm）	0.003	0.003	0.003
外形尺寸（mm）	1000*1300*1600	1100*1500*1600	1550*2000*1900
重量（kg）	650	850	1700
图像采集系统	Euresys高速图像采集卡+精工镜头+低照度高分辨率CCD
环境条件	标准办公室环境，无强光或阳光
激光扫描参数
精度（mm）	0.005
激光扫描参数	650nm，20mW
扫描速度	1000-15000points/sec
扫描软件	Rescan™
扫描宽度（mm）	50
扫描景深（mm）	150
数据格式	ASCII,IGS,STL,DXF,IMW
2D投影参数
精度（mm）	0.02
放大倍数	20
光学解析度（mm）	0.001
数据格式	ASCII,IGS,STL,DXF,IMW
