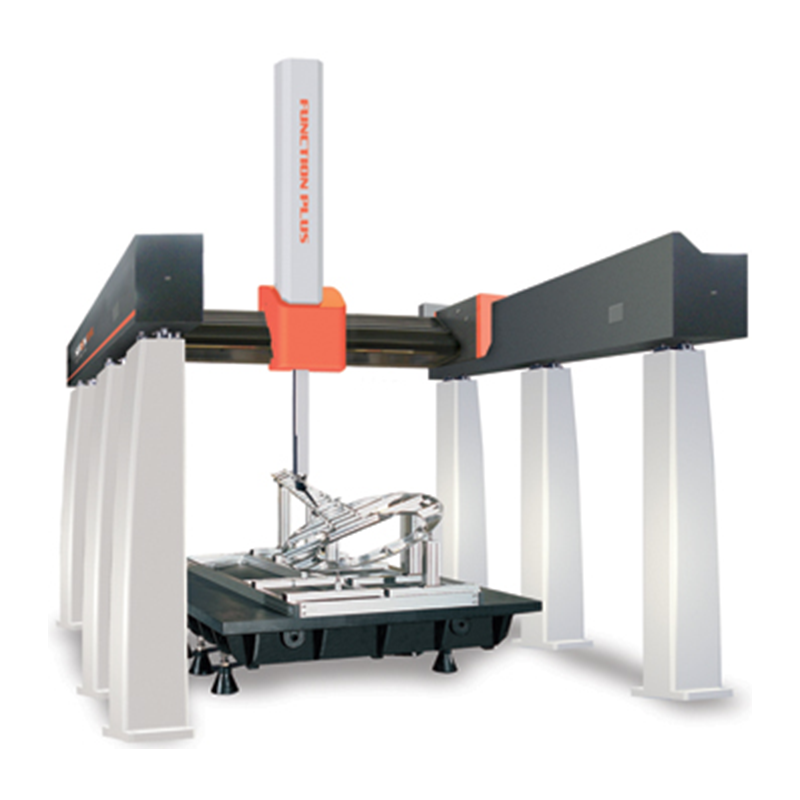

自营SEREIN思瑞 Function Plus系列龙门式三坐标测量仪 多型号可选

Function Plus系列龙门式测量机，专为大尺寸和超大尺寸的零件测量需要而设计，满足了航空航天、模具以及零部件制造企业关于精密测量和品质验

Function Plus系列龙门式测量机，专为大尺寸和超大尺寸的零件测量需要而设计，满足了航空航天、模具以及零部件制造企业关于精密测量和品质验证的需求。

Function Plus系列龙门式测量机，专为大尺寸和超大尺寸的零件测量需要而设计，满足了航空航天、模具以及零部件制造企业关于精密测量和品质验证的需求。

        源自Hexagon计量产业集团深厚的坐标测量系统应用经验，基于尖端的龙门式测量机设计和制造技术，确保了整机精度的长期稳定可靠，模块化设计和材料设计技术的应用，使得Function Plus具备现代化制造业所必须的效率和灵活性。

        Function Plus每种类型都提供了优化的精度和效率，客户可根据其需要选择适当的型号。Function Plus行程范围从2000mm*3300mm*1000mm到2500mm*5000mm*1800mm。

技术特性

• 横梁采用Hexagon计量产业集团获得的斜屋顶技术，使得系统刚性与动态性能更好

• 精密长导轨，采用高稳定性的花岗石材料，为整机精度提供了良好的基础

• 机器各轴均采用高分辨率，抗干扰，防磨损的Heidenhain镀金光栅，温度膨胀系数通过PTB认证

• X与Z向传动，采用钢丝增强型同步带，将柔性啮合与刚性轴向传动结合为一体，确保精确到位

• Z轴采用可调式气动平衡，可在紧急情况下自动制动，确保测量机的安全

• 通过配备线性温度补偿提升系统的性能

软件

• 软件采用PC-DMIS(BASIC OR PREMIUM)，具有完善的智能测量，功能强大、易学高效

• 获得权威PTB全面认证，符合ISO及ANSI标准的公差评判能力

• 灵活方便的可定制化图形用户界面

• 功能强大的形位公差评价和特征构造功能

• 丰富的报告模块

技术指标

• 机械结构：龙门式测量机，斜梁构造（斜三角梁技术）。X向横梁、Z轴均为铝合金材料；Y向立柱为经过退火内应的铸铁立柱，

• Y向导轨采用稳定的花岗石材料

• 导轨：各轴均采用气浮轴承

• 传动系统：X轴与Z轴采用同步带，Y轴为齿轮齿条传动

• 光栅系统：Heidenhain(镀金)线性光栅尺

• 探测系统：测座：TESA STAR M-M8; 测头：Tesastar-mp

• 系统分辨率：0.156μm

• 气源：最小进气压力：0.5MPA(5par)

• 耗气量：250Nl/min

• 温度补偿系统：线性温度补偿

 行程范围尺寸重量：

型号	行程范围（mm）			外形尺寸（mm）							测量空间（mm）				被测工件 最大重量 （Kg）		机器重量 （Kg）
	X	Y	Z	Lx	Ly	Lz	Lx1	Ly1	Lz1	Lz2	Dx	Dy	Dz	Dz1
20.33.10	2000	3300	1000	3640	4200	3640	2320	3645	2440	2285	2890	2600	810	1798	6000		4950
20.33.15	2000	3300	1500	3640	4200	4640	2320	3645	2940	2785	2890	2600	810	2298	6000		5350
20.50.15	2000	5000	1500	3640	5900	4640	2320	5345	2940	2785	2890	2000	810	2298	8000		7720
25.33.15	2500	3300	1500	4140	4200	4640	2820	3645	2940	2785	3390	2600	810	2298	8000		5400
25.50.15	2500	5000	1500	4140	5900	4640	2820	5345	2940	2785	3390	2000	810	2298	10000		7770
25.33.18	2500	3300	1800	4140	4200	4945	2820	3645	2940	2785	3390	2600	510	2298	8000		5410
25.50.18	2500	5000	1800	4140	5900	4945	2820	5345	2940	2785	3390	2000	510	2298	10000		7780
